Einbau

Der BPW Unterfahrschutz besteht aus einem 3-teiligen Lieferumfang (Halter links/rechts und Quertraverse mit Ver-
schlusskappen). Bei der Ausführung Parallelogramm ist die Quertraverse nicht im Lieferumfang enthalten.
Als ersten Arbeitsschritt sind die seitlichen Halter am Fahrzeugrahmen anzubringen. Anschließend ist die Quer-
traverse mit den seitlichen Konsolen zu verschweißen bzw. zu verschrauben.
2.1

Anbringung der seitlichen Halter

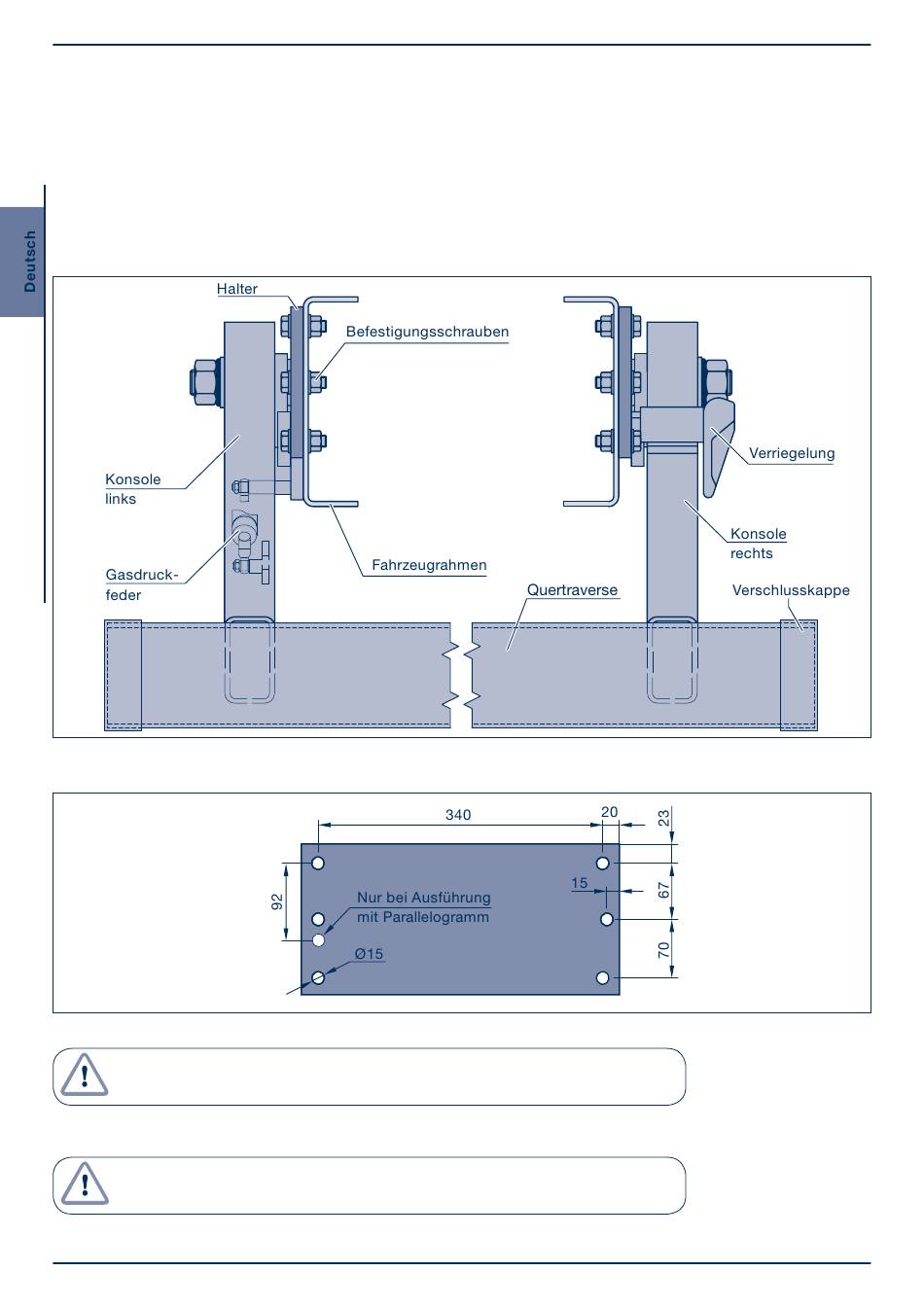

Anschlusslochbild der Halter auf den Fahrzeugrahmen übertragen. Fahrzeugrahmenhöhe: min. 230 mm
Achtung:
Aufbaurichtlinien des Fahrzeugherstellers berücksichtigen!
Halter mit 6 Sechskantschrauben M 14 (mind. Festigkeitsklasse 8.8) und entsprechenden Sechskantmuttern am
Fahrzeugrahmen anbringen. Anziehdrehmoment:
Achtung:
Sechskantmuttern auf der Innenseite des Fahrzeugrahmens anbringen!
Sechskantmuttern sichern.
M 14 M = 100 Nm
