Seite 6
2 Einbau

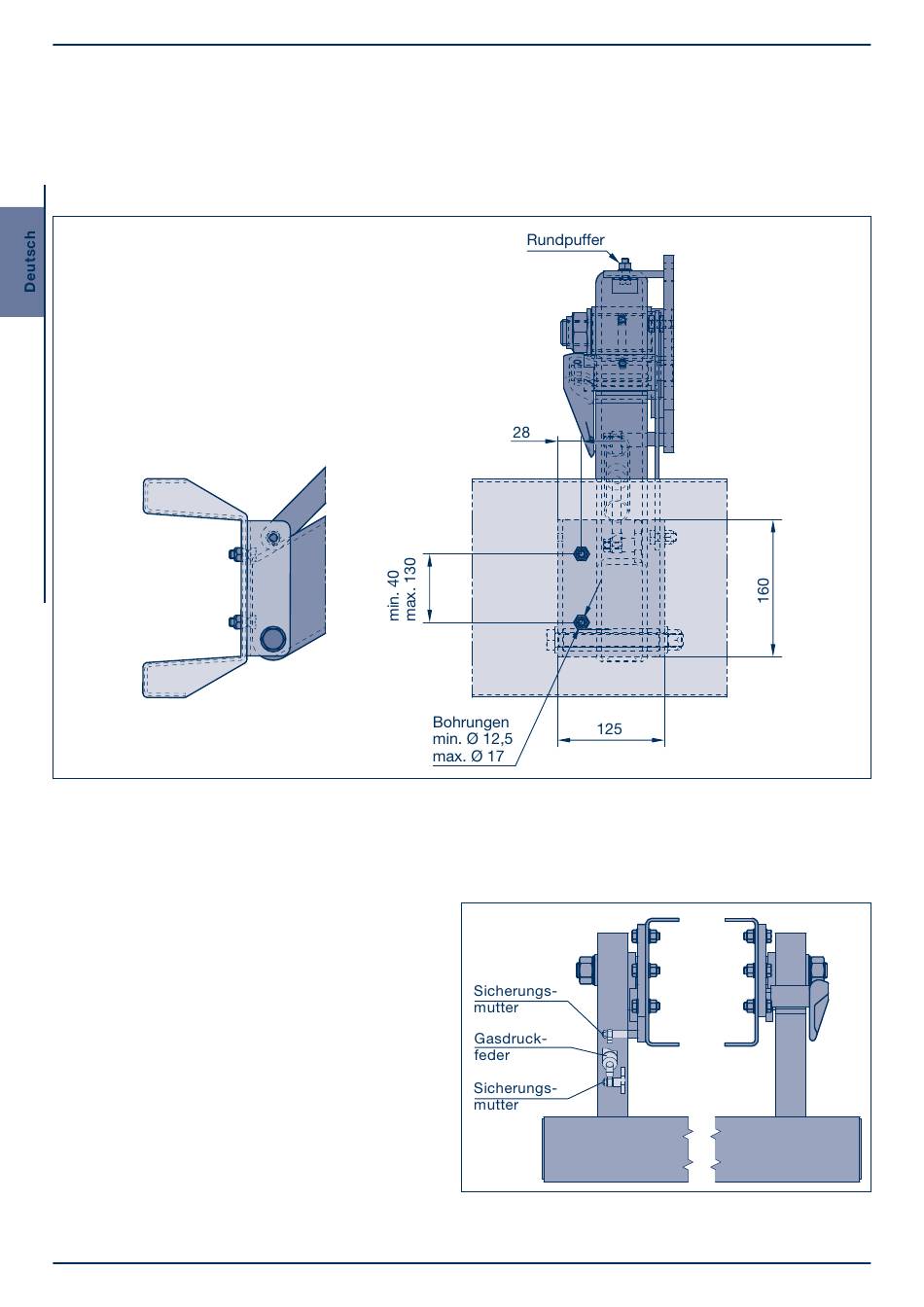

2.2.3 Ausführung Parallelogramm:
•
Bei der Ausführung Parallelogramm muss der Rundpuff er (Gummianschlag) des Halters an der Konsole heraus-
genommen werden.
•
In vollständig abgesenkten Zustand wird das Unterfahrschutzprofi l mit je 2 Stück Sechskantschrauben / Muttern
pro Seite an das Formblech der Schwenkarme geschraubt. Schraubengröße mind. M 12, max. M 16.
Anziehdrehmoment:
Schrauben mit Muttern und die Bohrungen für
Formblech sind nicht im Lieferumfang.
•
Quertraverse vollständig hochklappen, Gasdruck-
feder wieder einhängen und mit Sicherungsmuttern
sichern.
Bei der Ausführung Parallelogramm Rundpuff er
(Gummianschlag) montieren.
Quertraverse in Fahrposition verriegeln.
M = 80 Nm (bei M 12)
BPW-EA-UFK100III 37641701def
