Montage

Le dispositif anti-encastrement BPW est fourni en trois pièces (appuis gauche/droite et traverse avec chapeau). Toute-
fois, la traverse n'est pas fournie pour le modèle parallélogramme.
La première phase du travail consiste à monter les appuis latéraux sur le châssis du véhicule. Monter ensuite la
traverse sur les consoles latérales des appuis en les soudant ou en les vissant.

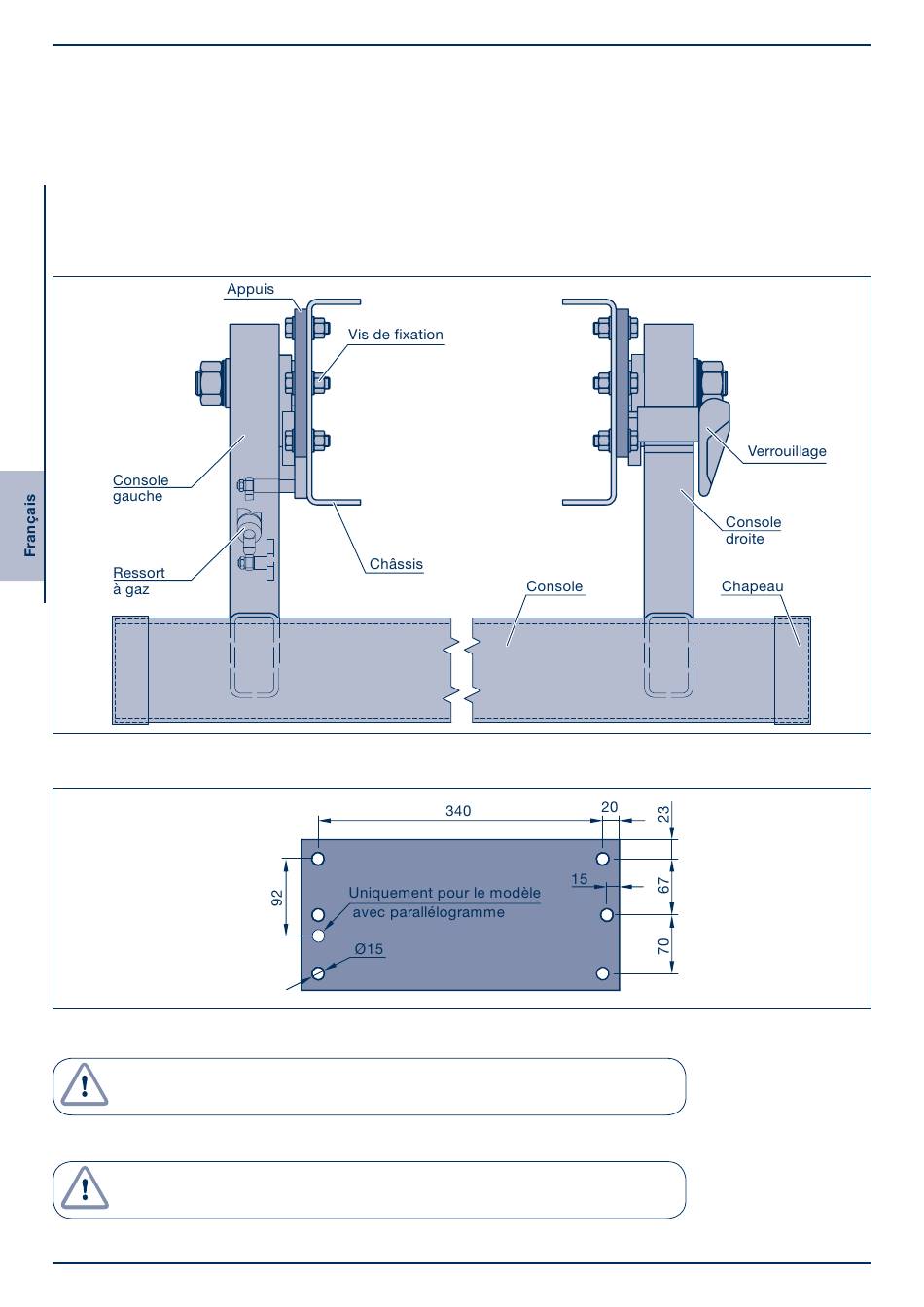

2.1 Logement des appuis latéraux
Reporter la confi guration des perçages de raccordement des appuis sur le châssis du véhicule. Hauteur du châssis :
mini. 230 mm
Attention :
Tenir compte des instructions de montage du constructeur de véhicule !
Loger les appuis sur le châssis du véhicule au moyen de 6 vis à six pans M 14 (de la classe de résistance 8.8 mini.)
et d'écrous six pans correspondants. Couple de serrage :
Attention :
Implanter les écrous six pans sur le côté intérieur du châssis du véhicule !
Bloquer les écrous six pans.
M 14 M = 100 Nm
