BPW EA-ECO Air COMPACT 37241901f
Aperçu des avantages
Possibilité d'utilisation pour les essieux tant
équipés de freins à disque que de freins à tambour
L'espace entre les mains et le centre du véhicule
reste libre
Montage ultérieur possible sans aucun problème
Construction compacte, bonne garde au sol
Poids allégé, construction robuste
Positionnement réglable selon les diff érentes
versions de trains
BPW Bergische Achsen Kommanditgesellschaft · B.P. 12 80 · 51656 Wiehl, Allemagne · Téléphone +49 (0) 2262 78-0 · info@bpw.de · www.bpw.de
Dispositifs de relevage d'essieu BPW 12
Relevage bilatéral
Relevage bilatéral
Le relevage bilatéral est adapté aux essieux avec
frein à disque et tambour.
La construction est telle que le boulon de ressort n'est
pas requis pour le fonctionnement du relevage d'essieu.
Il n'est donc plus nécessaire de le démonter lors du
montage du relevage d'essieu, comme habituellement
d'usage. Cela simplifi e considérablement le montage.
Pour chaque module, un dispositif est monté sous les
deux mains de suspension pneumatique, c'est-à-dire
dans l'espace libre de la suspension, ce qui évite donc
tout contact avec les équipements du véhicule, tels que
des caisses-palettes par exemple.
Fonctionnement
Dans ce dispositif la force de relevage nécessaire est
engendrée par le vase à diaphragme intégré sur chaque
côté.
Montage

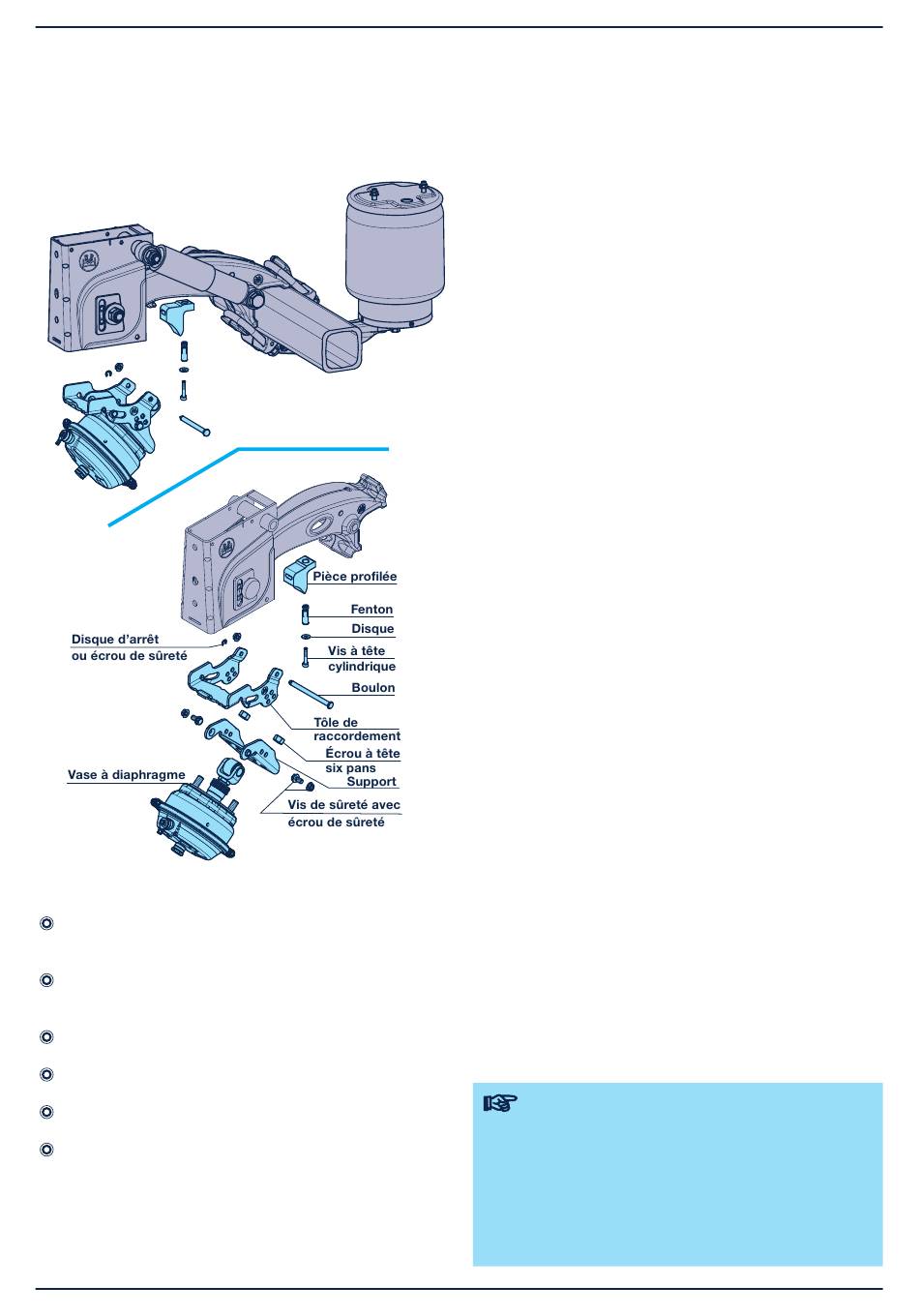

La tôle de raccordement est insérée sur la partie avant
de la main (découpe poinçonnée) et reliée à la main par
un boulon dans la partie arrière.
Le support préassemblé avec le cylindre à diaphragme
est ensuite fi xé à la tôle de raccordement au moyen de
2 vis et écrous de sûreté.
Pour la position de fi xation de la butée, se reporter
également aux documentations techniques de BPW !
La tôle de raccordement est insérée sur l'ergot situé
sur la partie inférieure du bras de guidage, la cheville
est enfoncée et sécurisée à l'aide de la vis à tête
cylindrique (avec rondelle).
Si l'essieu est équipé d'un frein à disque TSB 3709
ou TSB 4309 avec cylindre à ressort monté, le cylindre
doit être démonté afi n de permettre la sécurisation
de la tôle de raccordement au moyen de la vis à tête
cylindrique dans la partie inférieure du bras de guidage.
Couples de serrage voir chapitre 13.
Le montage et le positionnement du dispositif
de relevage doivent être eff ectué selon les
directives techniques (fi ches techniques instal-
lation pneumatique) et les plans de montage
BPW.
Seule la position d'ancrage adaptée au modèle
et à la hauteur de caisse (support avec tôle
profi lée fi xée par vis) assure un parfait fonction-
nement.
