Instructions d'utilisation et conditions de garantie
3.2 Montage de la roue sur le moyeu
1. Vérifi ez que les goujons ne présentent ni cassures ni fi ssures. Si un goujon est endommagé, il doit être tout de suite
remplacé.
2. Veillez avant le montage à une pression de pneumatique correcte selon les données du fabricant.
3. Assurez-vous que la surface d'application entre le plat de la roue et l'écrou soit bien propre et plane car les roues
pourraient sinon se desserrer par manque de contrainte de pression de surface. Les surfaces de contact ne doivent
pas être peintes.
4. Pour faciliter le montage il est recommandé de répartir un
lubrifi ant anhydre (sans eau) sur la portée du moyeu ou sur
le rebord de l'alésage de la roue. Veillez à ce que la graisse
ne déborde pas sur la face avant du moyeu, ni sur la roue
ou sur les composants de frein.
5. Placez alors l'ECO Wheel avec l'alésage central sur la
portée du moyeu de sorte que les goujons de roue
entrent dans les perforations du plat de roue.
6. Vissez les écrous de roue (pour centrage sur le moyeu
avec écrou à rondelle à rotation libre, DIN74361 T3) sur
les goujons et serrez-les au couple prescrit par le
fabricant d'essieu (Essieu BPW 630 Nm (600 - 660 Nm)).

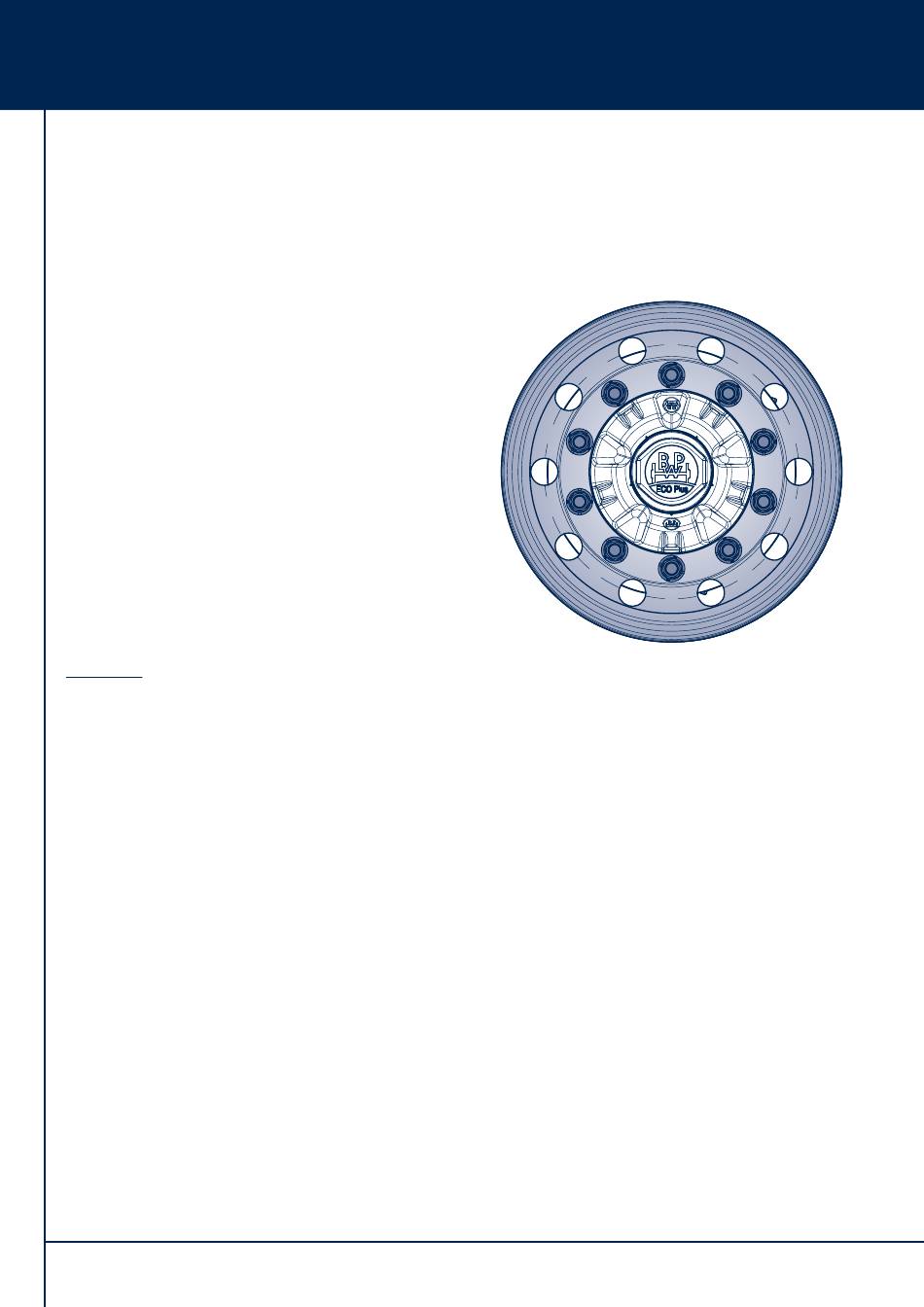

Veillez à serrer les vis en croix (voir schéma) et à vérifi er
le couple de serrage avec une clé dynamométrique.
Après 50 ou 100 km, le couple doit être vérifi é et au
besoin resserré.
Attention : Les goujons et les écrous ainsi que le couple de serrage doivent être contrôlés à intervalles réguliers (tous
les 50.000 km selon les recommandations de l'EUWA, Association of European Wheel Manufacturers).
Pour la monte jumelée veillez à ce que l'entraxe des milieux de jante soit suffi sant. Vous pouvez le vérifi er en multipliant
par 2 le déport (négatif). S'il est égal ou supérieur à l'entraxe de milieux de jante indiqué par le fabricant du pneumatique,
l'entraxe de milieu de jante est suffi sant.
3.3 Monte jumelée en combinaison avec une roue acier
Pour une monte jumelée en combinaison avec une roue acier, la longueur de saillie minimum se calcule comme suit :
1 x épaisseur de voile d'ECO Wheel + 1 x épaisseur de voile de la roue acier + hauteur de l'écrou + 3 mm
Prière de veiller à ce que la taille des roues, le déport, la charge max. admissible et le profi l sur le pneumatique
correspondent bien. La roue acier doit être adaptée au centrage sur le moyeu. Une couche de peinture trop épaisse
sur les roues acier peut réduire la tension et provoquer un desserrement de la roue.
Respectez aussi les instructions du fabricant de roue acier concernant les couples de serrage nécessaires.
3.4 Montage des roues
Veuillez veiller aux points suivants lors du montage des roues :
- Le montage des pneumatiques sur les roues doit être effectué exclusivement par un personnel qualifi é.
- Pour la lubrifi cation de la portée du talon, il est possible d'utiliser un lubrifi ant de montage neutre et non agressif.
- Veillez au montage correct de la valve.
- Gonfl er les pneumatiques dans une cage de sécurité.
- La dimension des pneus doit correspondre selon ETRTO avec la dimension de la largeur de jante. Veuillez consulter
la fi che technique sur notre site Internet www.bpw.de ou les recommandations des fabricants de pneumatiques.
6
1
10
3
5
7
2
BPW-SG-ECO Wheel 37281201f
8
6
4
9
