Diagnostic À L'aide Des Led - Festo CPX-FB38 Manuel Électronique

3. Diagnostic
3.2 Diagnostic à l'aide des LED
1
LED spécifiques au CPX
PS : Power system
(système d'alimentation)
PL : Power Load
SF : System Failure
M : Modifiy
3-6
Des LED se trouvent sur le nœud de bus et sur les différents
modules pour le diagnostic du terminal CPX.
La signification des LED sur les modules électriques est
expliquée dans le manuel du module concerné.

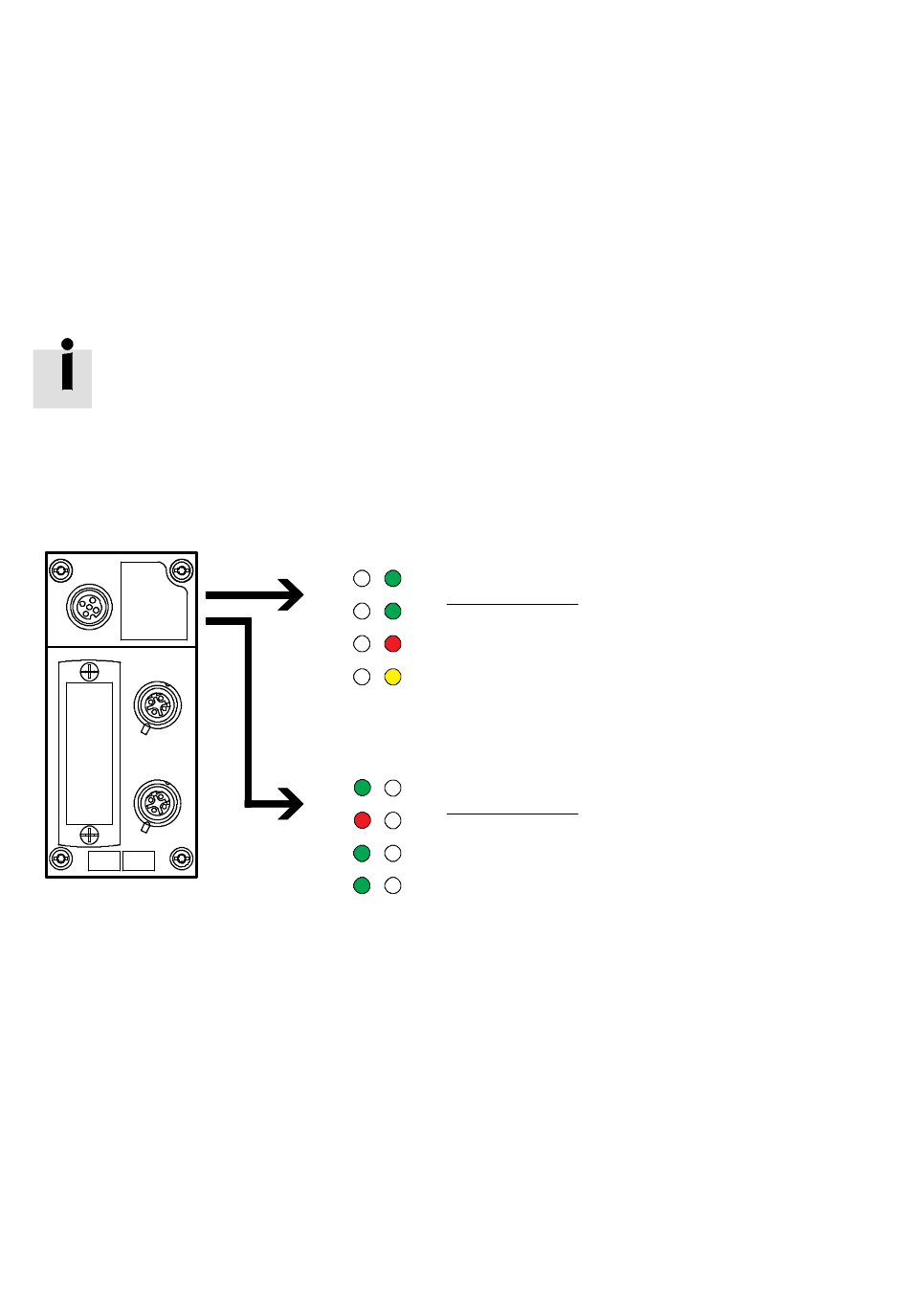

LED des nœuds de bus CPX pour EtherCAT
Les LED situées sur le cache indiquent l'état de fonctionne-
ment du nœud de bus CPX.
Run PS
Error PL
L/A2 SF
L/A1 M
Run PS
Error PL
L/A2 SF
L/A1 M
2
LED spécifiques EtherCAT
Run : État de fonctionnement-EtherCAT
Error : Erreur EtherCAT
L/A2 : État de connexion (Link/Activity) Out2
L/A1 : État de connexion (Link/Activity) In1
1
2
Festo P.BE-CPX-FB38-FR fr 1301a
