2. Mise en service
Festo P.BE-CPX-FB38-FR fr 1301a
Conditions préalables pour les explications suivantes :
Les indications fournies présupposent que l'utilisateur est
•
familiarisé avec l'utilisation du logiciel Beckhoff TwinCAT.
Le PC est équipé d'une carte d'interface Ethernet séparée
•
avec chipset Intel, réservée à la liaison EtherCAT.
La carte Ethernet, en d'autres termes le "I/O Device", a
•
été intégrée dans le système EtherCAT (dans TwinCAT par
l'intermédiaire deAppend Device...).
Le fichier ESI pour le terminal CPX a été importé
•
(
paragraphe 2.4.1).
Le logiciel de configuration et de programmation Beckhoff
TwinCAT se compose de plusieurs éléments de programme.

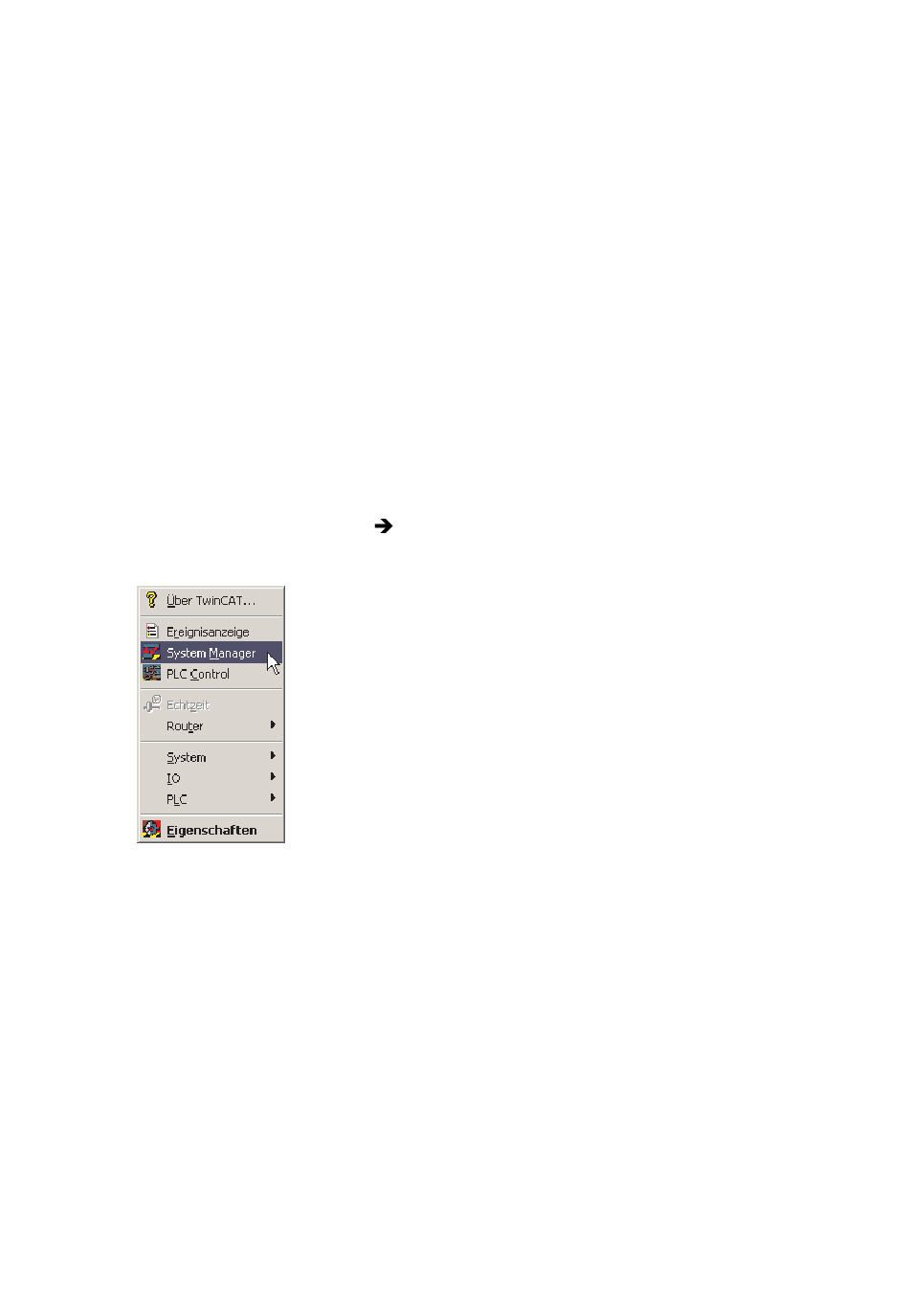

Le programme de configuration, le TwinCAT System
Manager, la commande ou le logiciel de programmation
correspondant le TwinCAT PLC Control, constituent les
éléments principaux composant le progiciel ou l'environ-
nement système TwinCAT.
Principales fonctions du TwinCAT System Manager :
–
Configuration du réseau EtherCAT
–
Configuration des abonnés du réseau (cartes d'interface
ou I/O-Devices ainsi que des appareils de terrain ou
"Boxes")
–
Affectation des "I/O-Devices" et des "Boxes" à des
projets de commande ("PLC-Projects")
Principale fonction du TwinCAT PLC Control :
–
Logiciel de configuration et de programmation pour les
projets de commande TwinCAT ("PLC-Projects")
2-31
