2. Mise en service
1

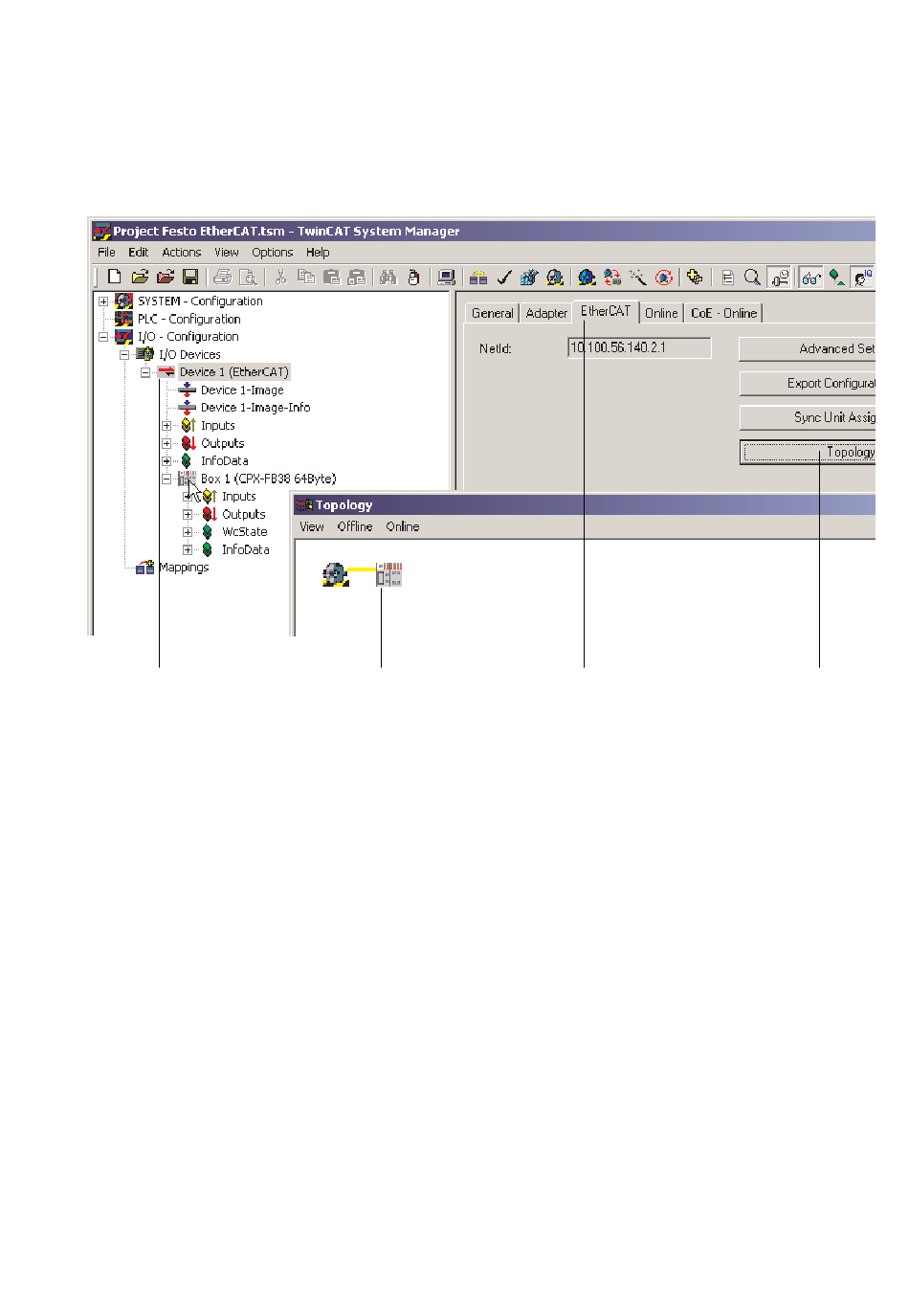

Fig. 2/8 : Représentation de la topologie EtherCAT
Festo P.BE-CPX-FB38-FR fr 1301a
4
1. Dans le TwinCAT System Manager, cliquer sur le symbole
du nœud de bus 1, afin d'afficher les propriétés de
l'appareil.
2. Dans la fenêtre des propriétés de l'appareil, cliquer sur
"EtherCAT" 2, afin d'ouvrir la carte du registre EtherCAT.
3. Cliquer sur Topologie ("Topology") 3:
Une fenêtre séparée affiche la topologie du réseau
EtherCAT et des "Devices" et "Boxes", par ex. le nœud de
bus CPX et le terminal CPX correspondant 4.
2 3
2-41
