1. Installation
1.3 Éléments de raccordement et de signalisation électriques
1-6
Les éléments de raccordement et de signalisation suivants se
trouvent sur le nœud de bus CPX pour EtherCAT :
6 1
5
4
CPX-FB38
1
LED spécifiques EtherCAT indiquant l'état du réseau et
LED spécifiques CPX
2
Connexion réseau 2 (sortie "Out2")
3
Connexion réseau 1 (entrée "In1")
4
Cache pour micro-interrupteurs DIL
5
Interface de service pour console manuelle (V.24)
6
Plaque signalétique
1)
Connecteur : type M12, codage D, femelle, à 4 pôles

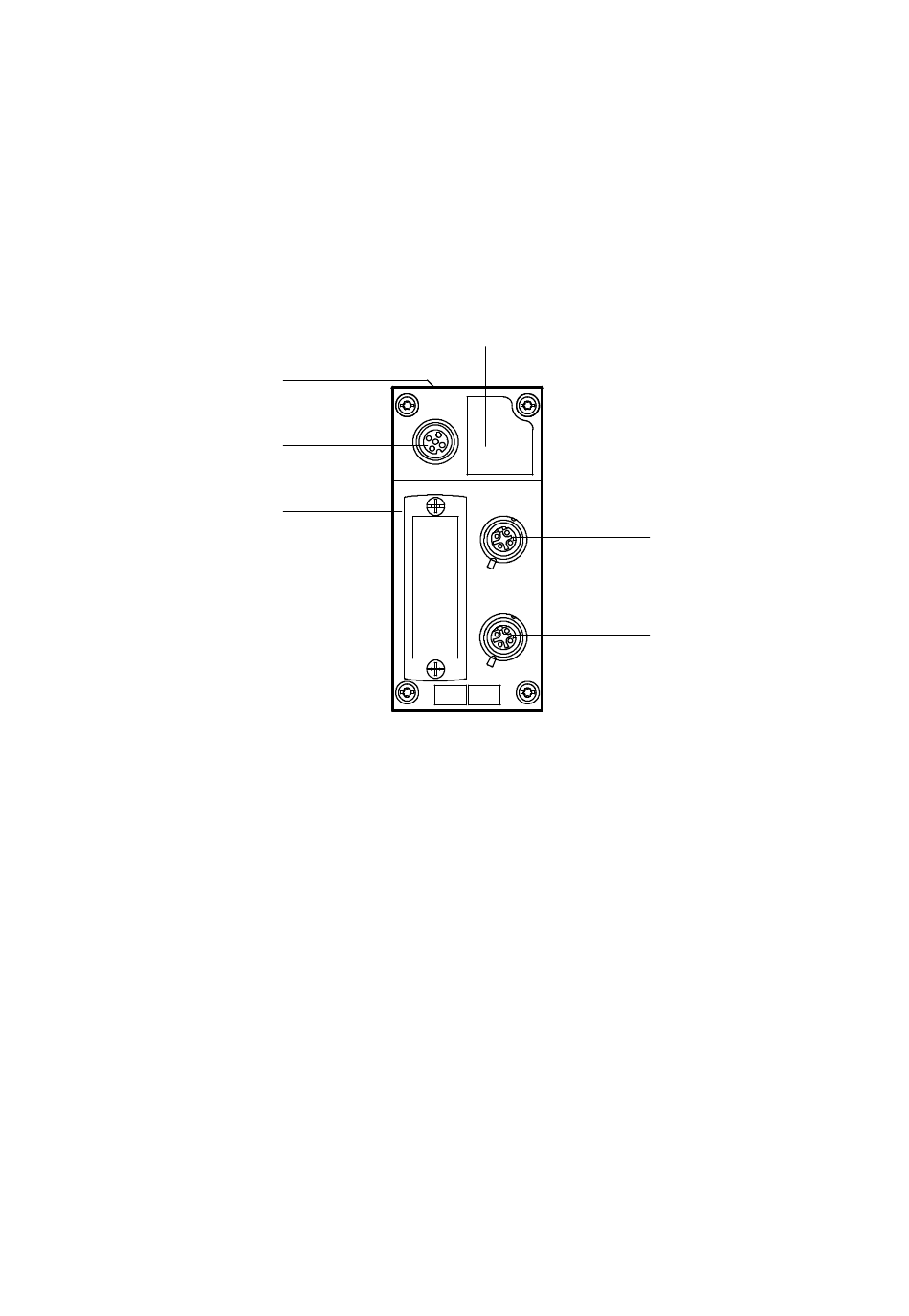

Fig. 1/1 : Eléments de raccordement et de signalisation sur
le nœud de bus CPX
2
3
1)
1)
