1. Installation
1.5.2 Réglage des interrupteurs DIL
1
Interrupteur DIL 1 :
Mode de
fonctionnement du
nœud de bus
2
Interrupteur DIL 2 :
uniquement en mode
de fonctionnement
Remote I/O
(entrées/sorties
télécommandées) :
mode de diagnostic

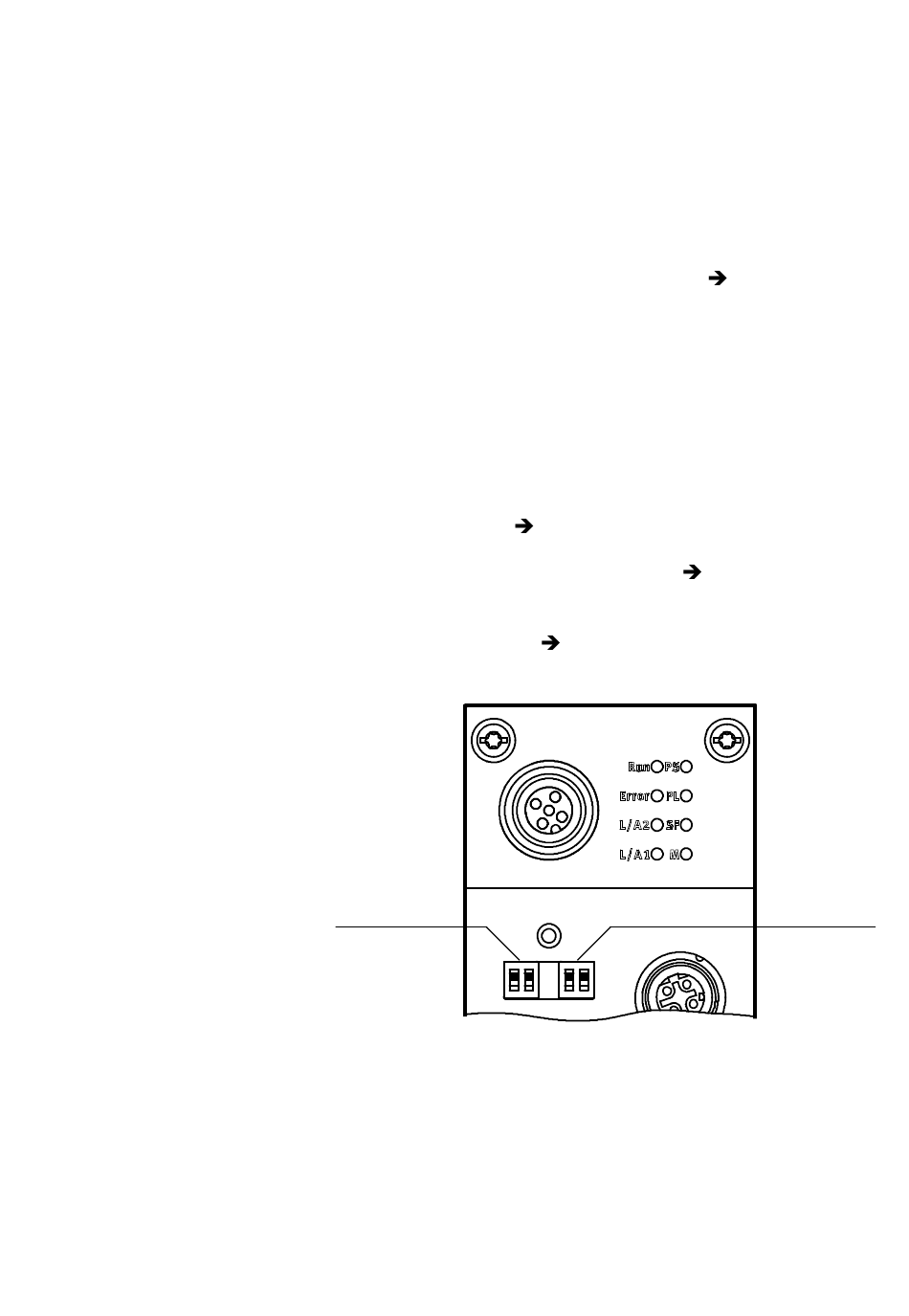

Fig. 1/3 : Fonctionnement des interrupteurs DIL dans le nœud de bus
Festo P.BE-CPX-FB38-FR fr 1301a
Les micro-interrupteurs DIL sous le cache (
permettent le réglage des paramètres suivants :
– Mode de fonctionnement du nœud de bus
– Mode de diagnostic.
Procédure
1. Couper l'alimentation.
2. Retirer le cache (
3. Procéder aux réglages nécessaires (
Tab. 1/2).
4. Remonter le cache (
1
paragraphe 1.5.1).
Tab. 1/1 et
paragraphe 1.5.1).
Fig. 1/3)
2
