3. Diagnostic
Festo P.BE-CPX-FB38-FR fr 1301a
Les différents états des LED sont représentés ci-dessous :
allumée ;
État de fonctionnement normal
En fonctionnement normal, les LED suivantes sont allumées et
vertes : Run, PS et PL ; les LED L/A1 et L/A2 s'allument en
continu ou clignotent en vert lorsque la connexion est uti-
lisée. Les LED Error et SF ne s'allument pas.
La LED M s'allume ou clignote uniquement lorsque le para-
métrage est modifié (démarrage du système avec le paramét-
rage enregistré et extension du CPX enregistrée) ou si le
forçage est actif (Force mode, n° de fonction 4402 ;
Manuel système CPX P.BE-CPX-SYS..., diagnostic sur place).

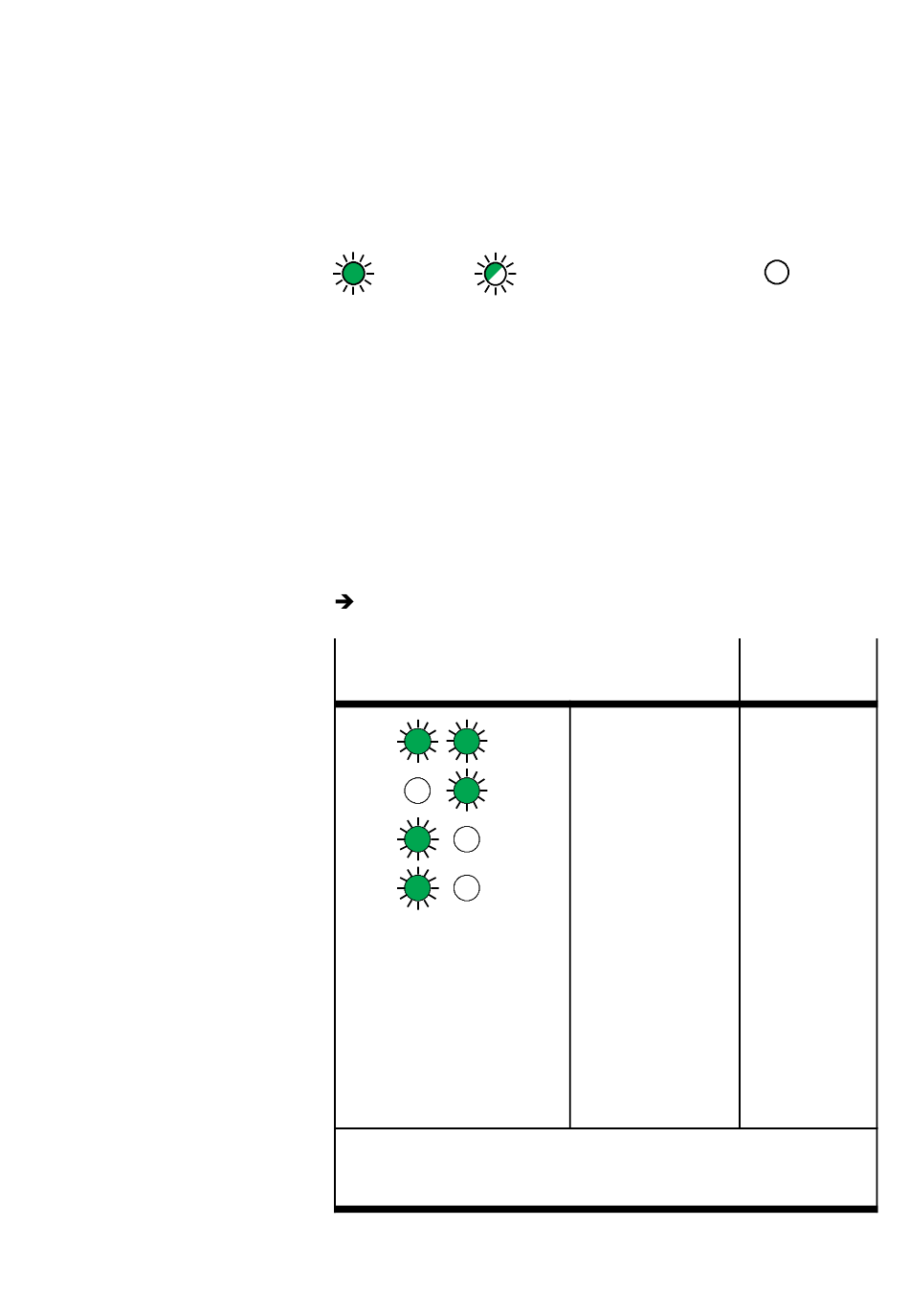

Témoins LED
Run PS
Error PL
L/A2 SF
L/A1 M
1)
Uniquement si la connexion est utilisée :
– Allumée en continue : connexion active
– Clignotante/vacillante : transfert de données en cours
Tab. 3/2 : État de fonctionnement normal
clignotante ou vacillante ;
Les LED suivantes
s'allument en vert :
–
Run
–
PS
–
PL
1)
–
L/A2
1)
–
L/A1
Les LED suivantes
ne s'allument pas :
–
Error
–
SF
La LED M
s'allument ou
clignote lorsque le
paramétrage est
modifié ou le
forçage est actif
éteinte
Etat de fonc-
tionnement
Normal
3-7
