3. Diagnostic
Festo P.BE−CPX−FB32−F R fr 0605NH

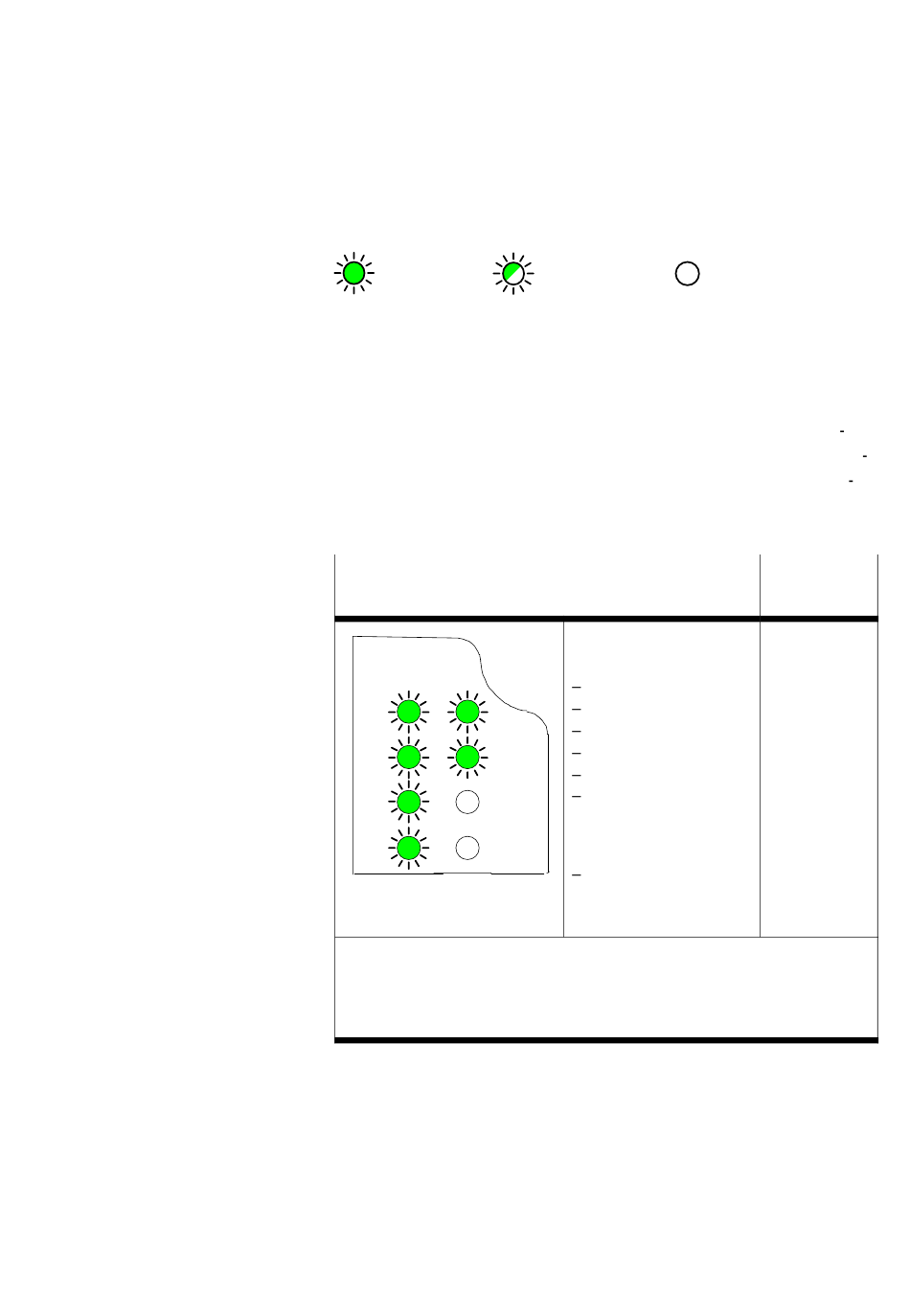

Les différents états des LED sont représentés ci−dessous :
allumée ;

Etat de fonctionnement normal

En fonctionnement normal, les LED suivantes sont allumées et
vertes. La LED SF n'est pas allumée. La LED M n'est allumée
que lors du réglage System start with saved parameteriz
ation and CPX extension" (Démarrage du système avec para
métrage enregistré et structure CPX enregistrée) (voir fonc
tion numéro 4402).
Témoins LED
MS PS
NS PL
IO SF
M
TP
1) N'est allumée que si les entrées et sorties sont commandées via
EtherNet/IP.
2) Allumée en permanence : prêt pour transfert de données
Clignotante : transfert de données en cours
Tab. 3/2 : Etat de service normal
clignotante ;
Les LED vertes
suivantes s'allument :
PS
PL
MS
NS
1)
IO
2)
TP
La LED SF n'est pas
allumée :
SF
LED M, voir fonction
numéro 4402
éteinte
Etat de
service
Normal
3−5
