1. Installation
Conseil
Réglage
1−16
2. Régler les paramètres du réseau à l'aide de la console
manuelle (CPX−MMI) ou du programme BOOTP−DHCP
Server" de Rockwell Automation. L'enregistrement des
paramètres du réseau est ainsi activé.
Adressage fixe via interrupteur DIL
Le réglage fixe de l'adresse IP est recommandé en vue de
tests lors de la mise en service ou sur des réseaux de petite
taille.
Si avec les éléments du commutateur DIL 3 un nombre
(codé binaire) non égal à 0 ou à 255 est réglé, l'adresse IP
est fixée définitivement. Le nombre réglé donne l'ID d'hôte
de l'adresse 192.168.1.xxx" (voir Fig. 1/4).
Exemple : Adresse IP
réglée : 192.168.1.005

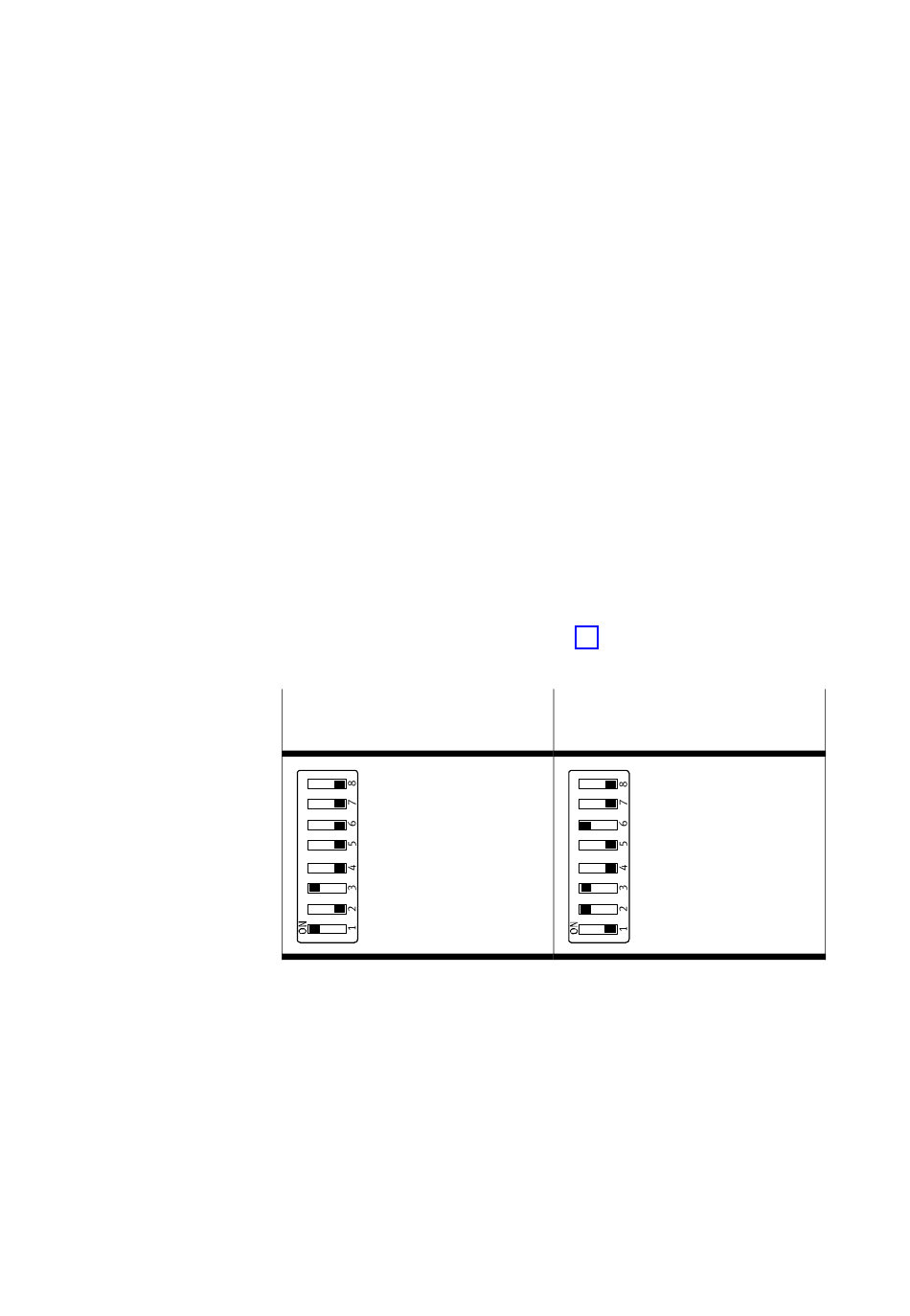

Fig. 1/4 : Exemples d'adresses IP réglées (codage binaire)
en adressage fixe
En adressage fixe, le réglage du masque de réseau et de la
passerelle est définitif :
masque du réseau : 255.255.255.0
passerelle :
Exemple : Adresse IP
réglée : 192.168.1.038
0 2
2 + 2 =
1 + 4 =
5
0.0.0.0
Festo P.BE−CPX−FB32−FR fr 0605NH
1 2 5
2 + 2 + 2 =
2 + 4 + 32 =
38
