4 Diagnostic et traitement des erreurs
4.4 Diagnostic à l'aide des LED
Des LED se trouvent sur le nœud de bus et sur les différents modules pour le diagnostic du terminal
CPX.
La signification des LED sur les modules électriques est expliquée dans le manuel du
module concerné.
LED sur le nœud de bus CPX-FB23-24
Les LED situées sur le cache indiquent l'état de fonctionnement du nœud de bus CPX.
1
LED spécifiques à CPX :
– PS (verte)
– PL (verte)
– SF (rouge) *)
– M (jaune)
*) La LED SF signale également des erreurs spécifiques au CC-Link

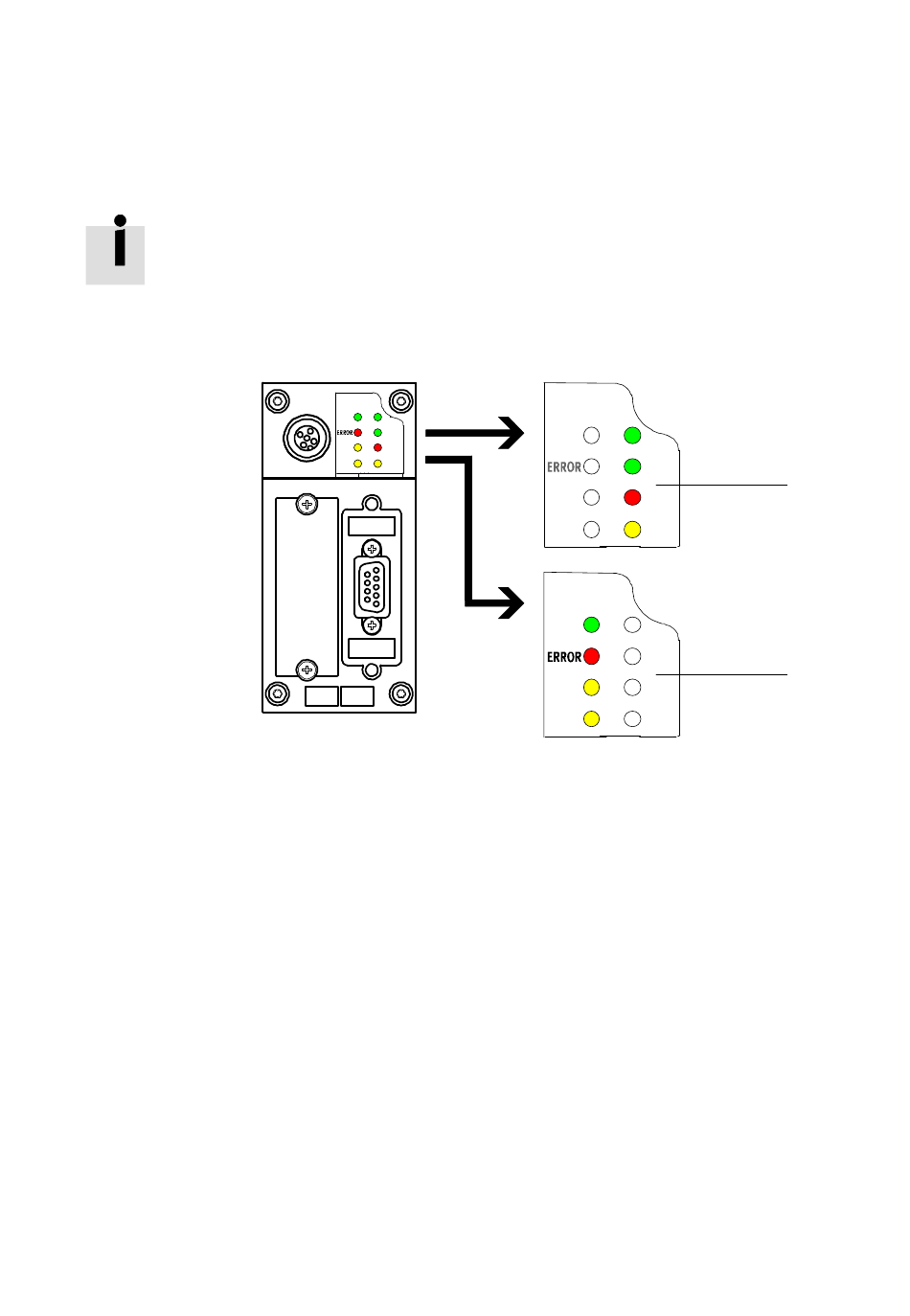

Fig. 4.1 LED sur le nœud de bus CPX CPX-FB23-24
Festo – P.BE-CPX-FB23-24-FR – 1411b – Français
RUN PS
PL
SD SF
RD M
2
RUN PS
PL
SD SF
RD M
RUN PS
PL
SD SF
RD M
LED spécifiques à CC-Link :
– RUN (verte)
– ERROR (rouge)
– SD (jaune)
– RD (jaune)
1
2
