3. Diagnostic
3.2 Diagnostic à l'aide des LED
1
LED spécifiques
au CPX
PS : Power System
(alimentation)
PL : Power Load
(charge)
SF : Erreur système
M : Modifiy (modifier)
2
LED spécifiques à
EtherNet/IP
MS : Module status
(état du module)
NS : Network status
(état du réseau)
IO : I/O status
(état E/S)
TP : Link/Traffic
(lien/trafic)

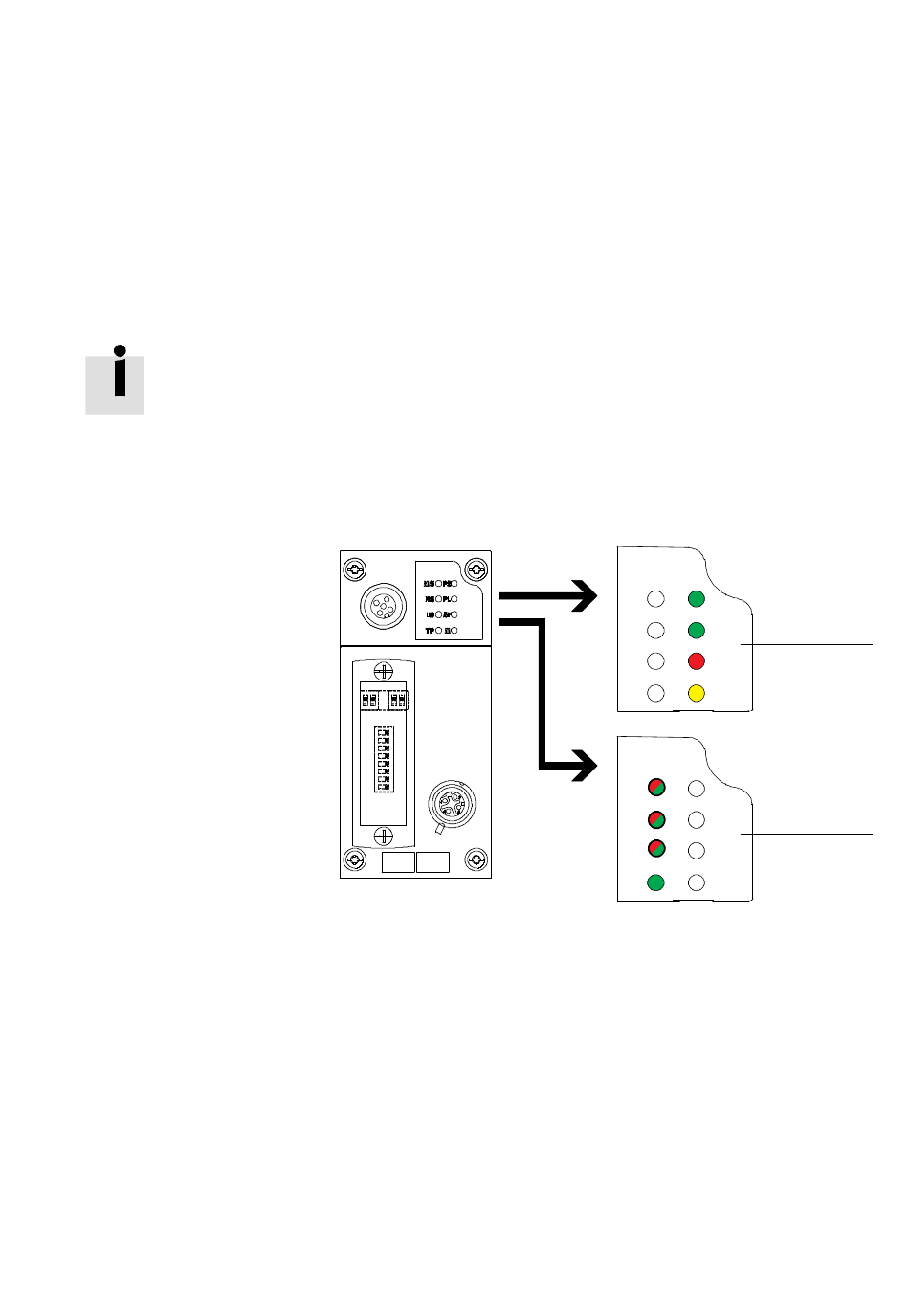

Fig. 3/1: LED sur le nœud de bus de terrain CPX
Festo P.BE-CPX-FB32-FR fr 1111a
Des LED se trouvent sur le nœud de bus de terrain et sur les
différents modules pour le diagnostic du terminal CPX.
La signification des LED sur les modules électriques est
expliquée dans le manuel du module concerné.
LED des nœuds de bus de terrain du CPX-FB32
Les LED situées sur le cache indiquent l'état de
fonctionnement du nœud de bus de terrain CPX.
MS PS
NS PL
IO SF
M
TP
MS PS
NS PL
IO SF
TP
M
1
2
3-5
