1. Installation
Festo P.BE-CPX-FB32-FR fr 1111a
Nombre d'octets E/S
(mode de fonctionnement
Remote Controller)
8 octets E/8 octets S pour la
communication du nœud de bus de terrain
avec le CPX-FEC ou CPX-CEC.
Réservé
16 octets E/16 octets S pour la
communication du nœud de bus de terrain
avec le CPX-FEC ou CPX-CEC.
réservé

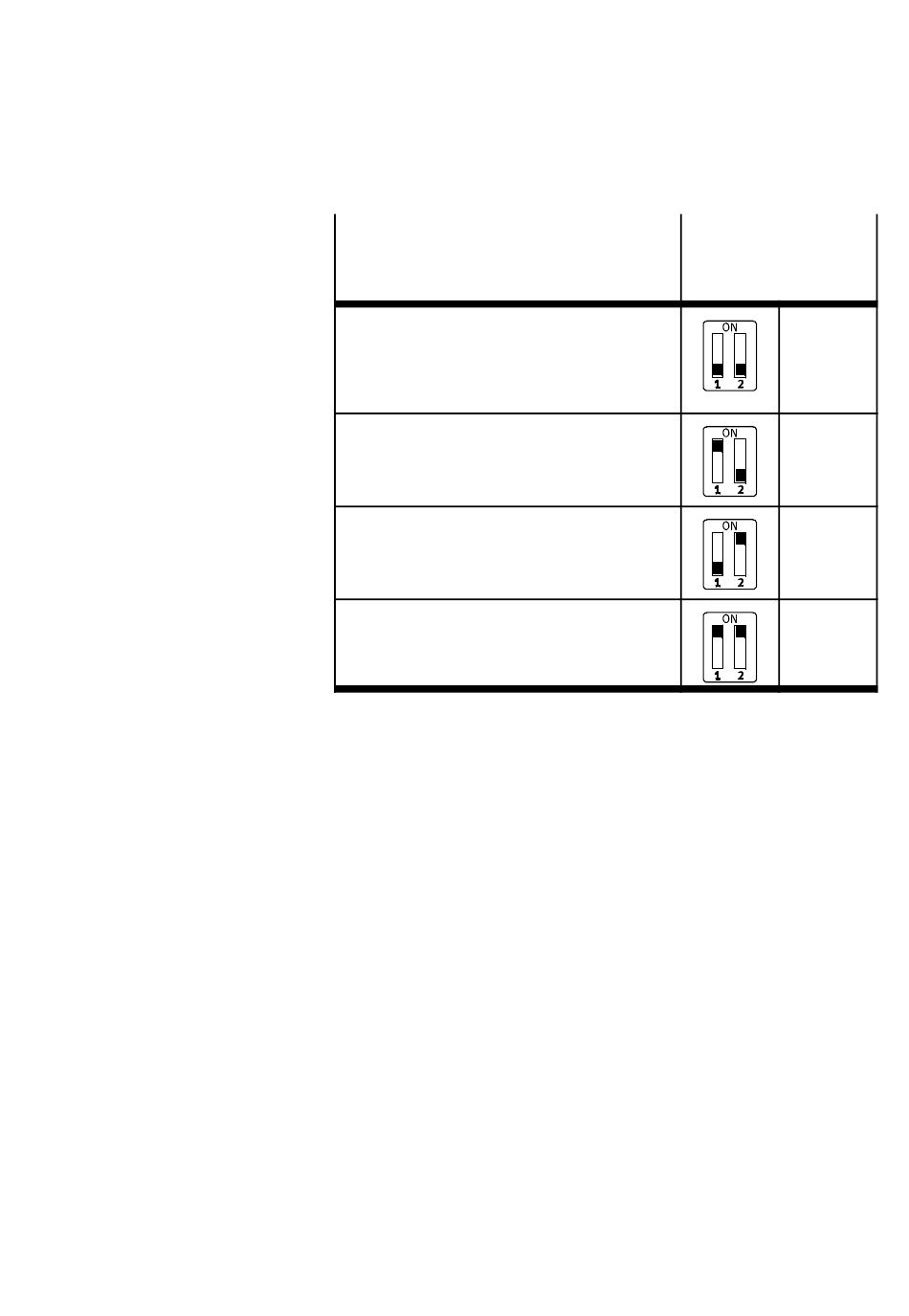

Tab. 1/3: Réglage du nombre d'octets d'entrée et de sortie
avec l'interrupteur DIL 2 (mode de service Remote
Controller)
Réglage
Interrupteur DIL 2
2.1 : OFF
2.2 : OFF
(par
défaut)
2.1 : ON
2.2 : OFF
2.1 : OFF
2.2 : ON
2.1 : ON
2.2 : ON
1-11
