1. Installation
Démontage
1
Nœud de bus de
terrain CPX-FB32
2
Module
d'interconnexion
avec rails
conducteurs
3
Vis Torx T10

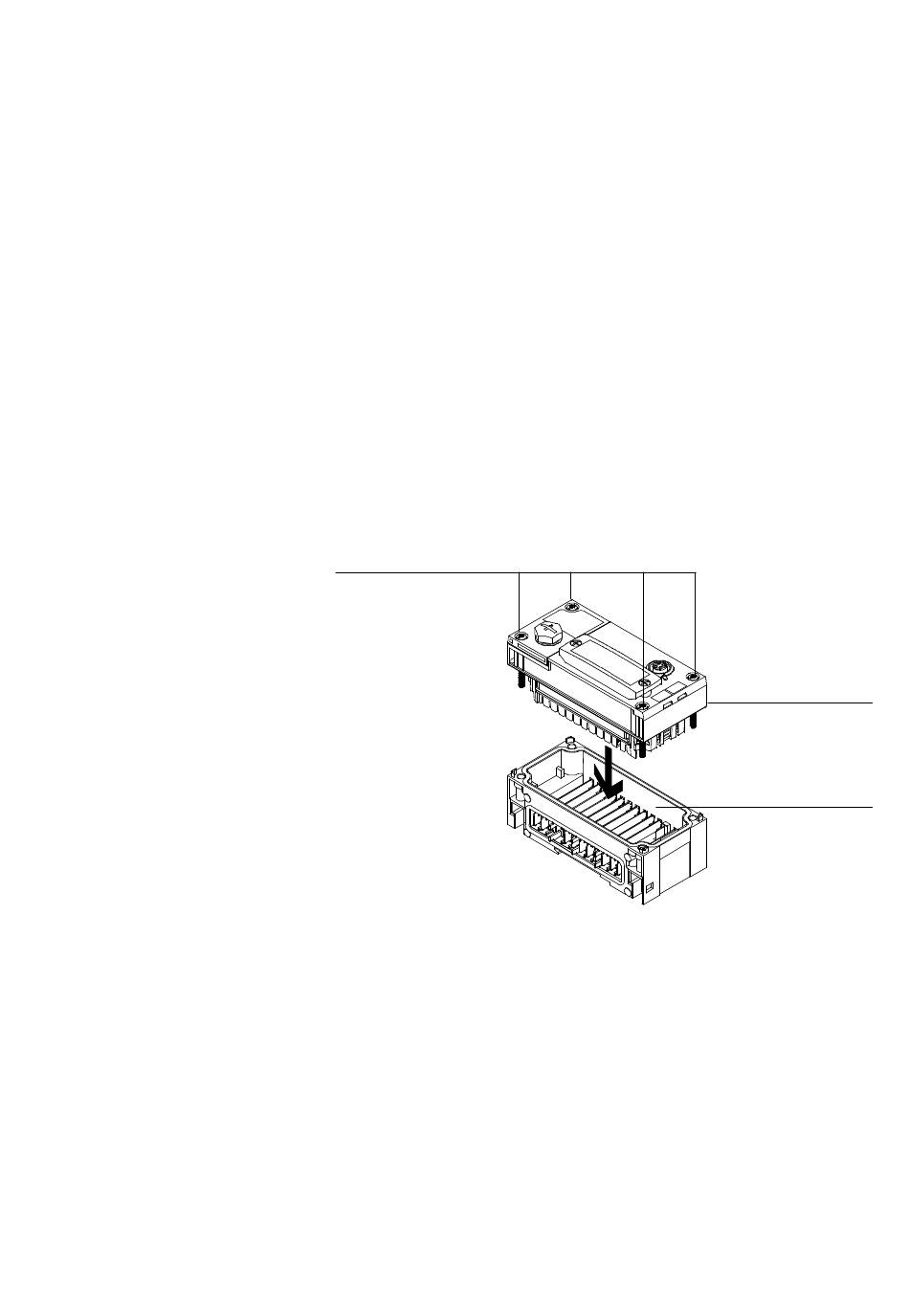

Fig. 1/2: Démontage/montage du nœud de bus de terrain
Festo P.BE-CPX-FB32-FR fr 1111a
Démontage et montage
Le nœud de bus de terrain est monté dans un bloc de
distribution du terminal CPX (voir Fig. 1/2).
Pour démonter le nœud de bus terrain, procéder de la
manière suivante :
1. Desserrer les 4 vis du nœud de bus de terrain à l'aide
d'un tournevis pour vis Torx taille T10.
2. Retirer le nœud de bus de terrain des rails conducteurs
du bloc de distribution avec précaution et en respectant
l'alignement.
3
1
2
