2. Mise en service
Exemple – Le terminal 3
est modifié
Module n° : 0 1
16DE
1 2
1
Modifié : bits d'état désactivés
2
Modifié : module 8 E numériques
remplacé par module 16 E numériques

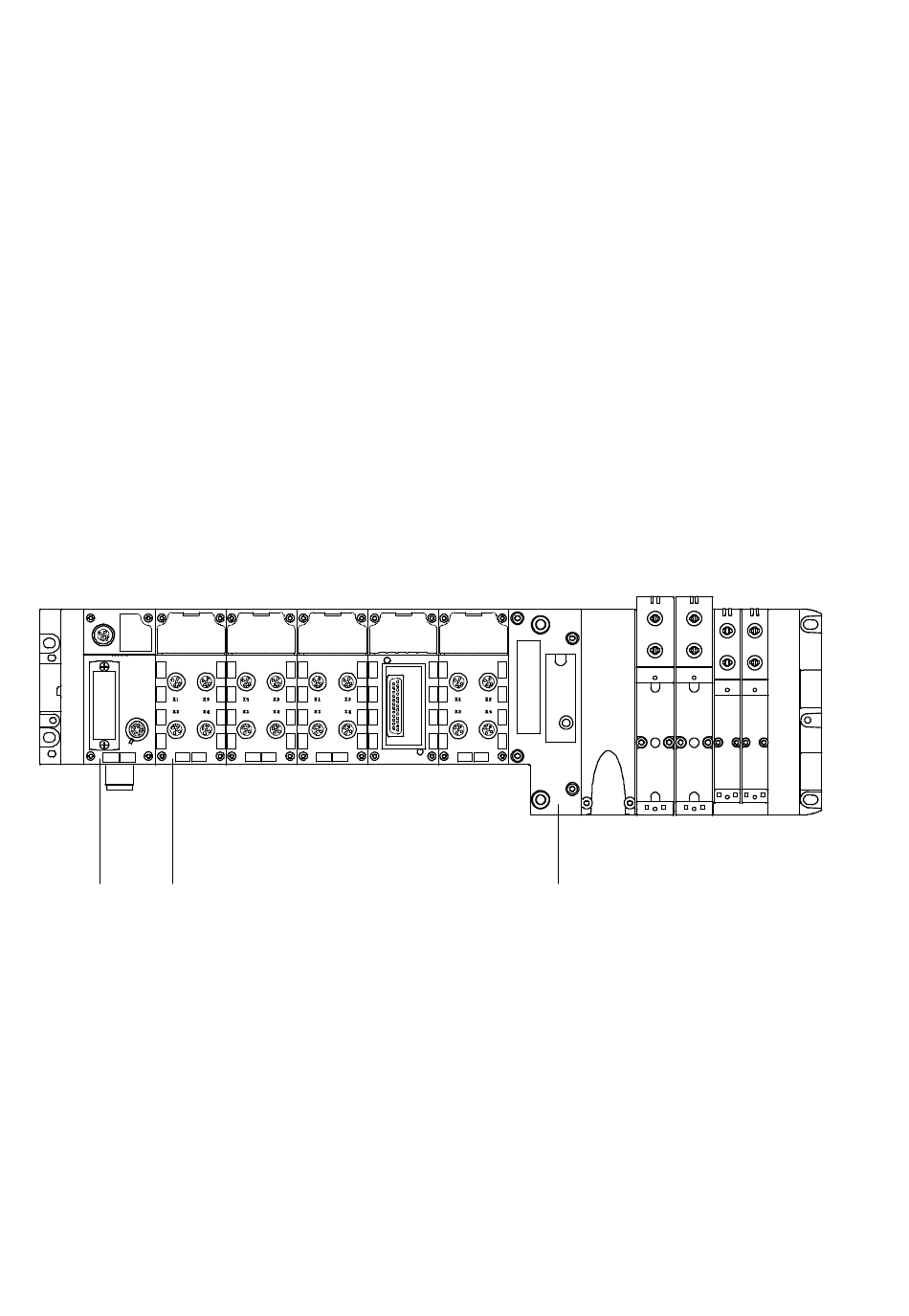

Fig. 2/4: Exemple du terminal 3 après extension ou modification (voir aussi Fig. 2/3)
2-18
L'illustration suivante montre à l'aide de l'exemple du
terminal 3 (voir Fig. 2/3) les conséquences qu'ont les
modifications sur l'affectation des adresses.
Les modifications suivantes ont été apportées :
– Les bits d'état ont été désactivés.
– Sur le module n° 1, un module de 8 entrées a été
remplacé par un module de 16 entrées.
– L'interface pneumatique a été réglée à 16 S afin de
réserver des adresses en cas d'extension du système
pneumatique.
2 3 4
8DE 4DS 8DE
5 6
8DS 2AO
16 S
3
3
Modifié : interface pneumatique
(avec interrupteur DIL réglé sur
1 ... 16 bobines)
