SOINS ET ENTRETIEN DE VOTRE LÈVE-PATIENT STATION DEBOUT
Support de montage du bras du
lève-patient station debout
E
N
T
R
E
Boulon à
T
épaulement
I
E
N

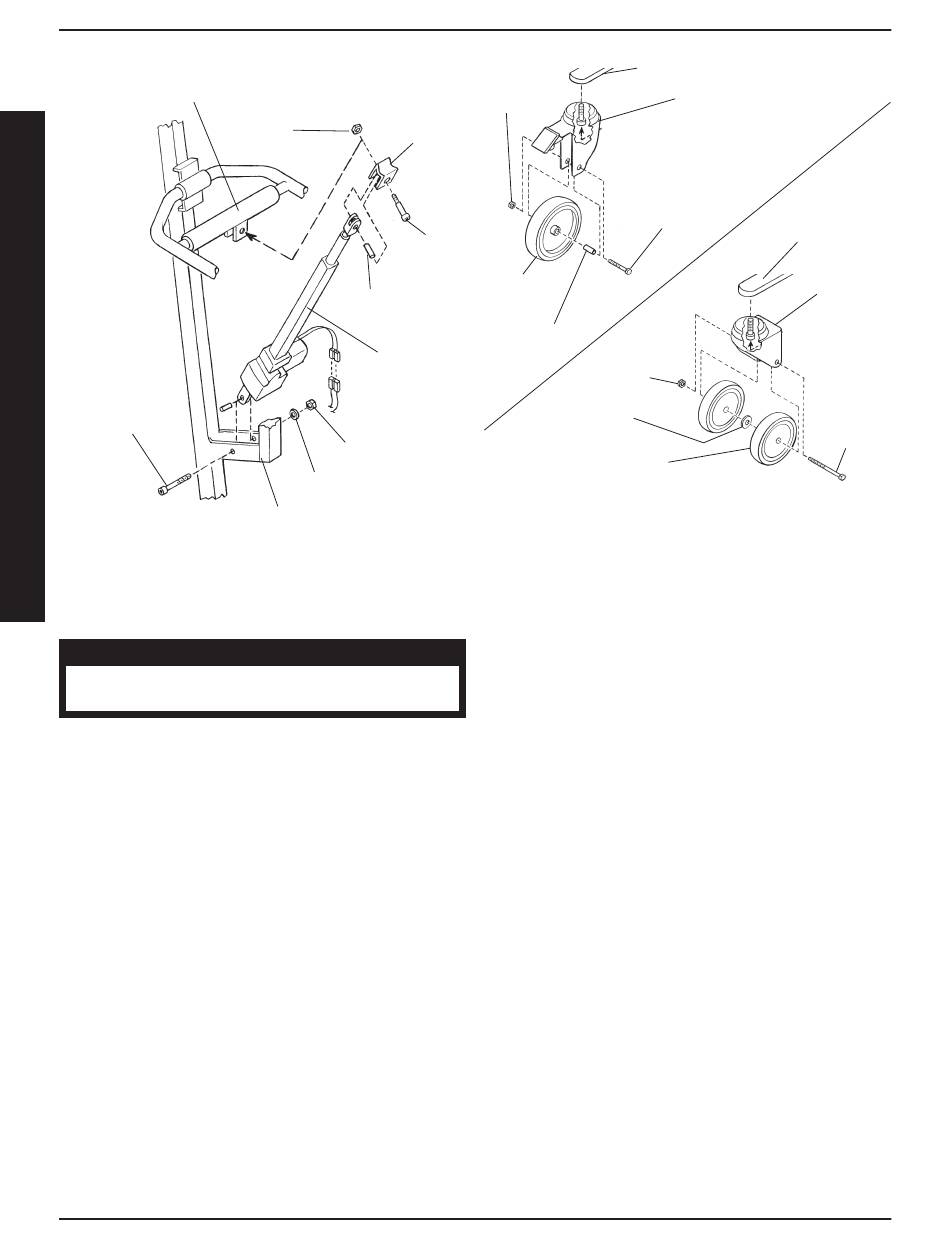

FIGURE 7 - REMPLACER LE DÉCLENCHEUR ÉLECTRIQUE
REMPLACER LES ROULETTES ET/
OU LES FOURCHES (FIGURE 8)
AVERTISSEMENT
Vérifier l'usure et la solidité des roulettes et des
boulons des essieux tous les six (6) mois.
Roulettes arrière
1. Placer le lève-patient sur le côté.
2. Enlever le boulon et l'écrou de blocage qui fixent la
roulette arrière à la fourche.
NOTE: La bague tombera de la roulette arrière.
NOTE: La bague sera réutilisée. La vérifier et la changer
si elle est usée.
3. Installer la nouvelle/ancienne bague dans la nouvelle
roulette arrière.
4. Aligner les orifices de montage de la nouvelle roulette
et de la fourche.
5. Insérer le boulon dans la fourche et la nouvelle rou-
lette arrière et bien serrer avec l'écrou de blocage.
Roulettes avant
1. Placer le lève-patient station debout sur le côté.
2. Enlever le boulon et l'écrou de blocage qui fixent la
roulette avant à la fourche.
Équerre de
Écrou du
fixation
haut
Boulon du
Bague
Déclencheur
électrique
Écrou du bas
Rondelle
Support de montage du mât
Écrou de
blocage
haut
Roulette
arrière
Bague
Écrou de
blocage
Rondelle
AVANT
FIGURE 8 - REMPLACER LES ROULETTES OU /ET
NOTE: L'ensemble des roulettes avant est composé de
deux (2) roulettes et d'une rondelle placée entre les deux.
NOTE: La rondelle tombera d'entre les deux roulettes.
NOTE: La rondelle sera réutilisée. La vérifier et la changer
si elle est usée.
3. Placer la nouvelle/ancienne rondelle entre les deux(2)
nouvelles roulettes.
4. Aligner les orifices de montage des nouvelles rou-
lettes et de la fourche.
5. Insérer le boulon dans la fourche et le nouvel ensemble
de roulettes et bien serrer avec l'écrou de blocage.
Fourches
1. Placer le lève-patient station debout sur le côté.
2. Enlever les roulettes avant et arrière du lève-patient
station debout. Se référer à REMPLACER LES
ROULETTES de cette section du manuel.
3. Dévisser la fourche de la base.
4. Installer la nouvelle fourche sur la base.
5. Installer les roulettes avant et arrière sur le lève-pa-
tient station debout. Se référer à REMPLACER LES
ROULETTES de cette section du manuel.
38
Base
Fourche
Boulon
Roulettes
avant
FOURCHES
ARRIÈRE
