CUIDADO Y MANTENIMIENTO DE SU LEVANTADOR

REEMPLAZANDO LA RODILLERA

(FIGURA 4)
C
1. Remueva los cuatro (4) tornillos y arandelas que
U
sostienen la rodillera existente en el levantador.
I
2. Remueva del levantador la rodillera existente.
D
3. Alinie los hoyos de la rodillera nueva con los hoyos
A
en el levantador.
D
O
4. Usando las piezas existentes, asegure la rodillera
nueva al levantador.
Y
Rodillera
M
A
N
T
E
N
I
M
Tornillos
I
E

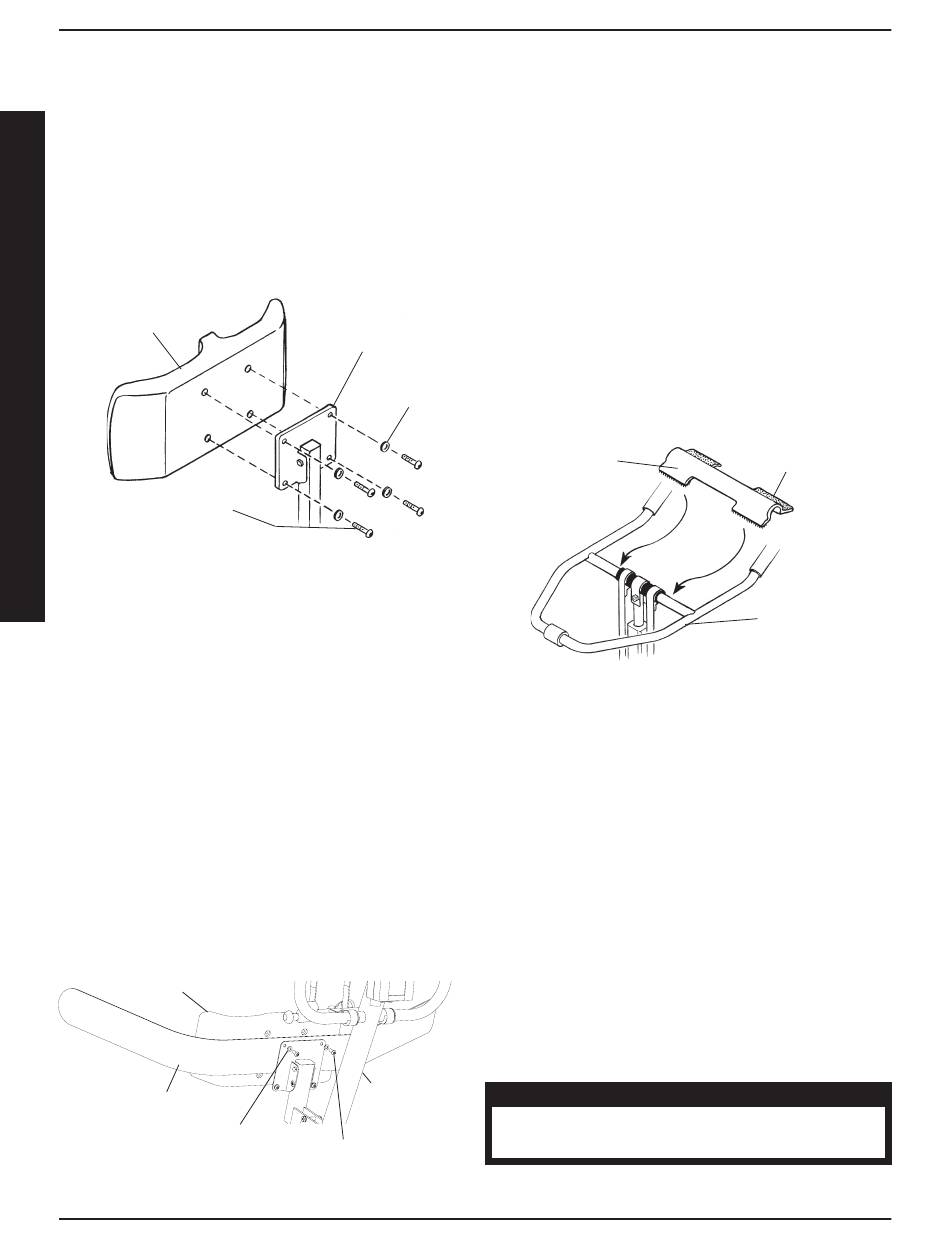

FIGURA 4 – REEMPLAZANDO LA RODILLERA
N
T
REEMPLAZANDO LA CORREA
O
OPTIONAL PARA LAS PIERNAS
(FIGURA 5)
1. Remueva los dos (2) tornillos de ARRIBA y las
arandelas que sostienen la rodillera y la correa
para las piernas existentes en el levantador.
2. Afloje los dos (2) tornillos de ABAJO y las arandelas
que sostienen la rodillera y la correa para las
piernas existentes en el levantador.
3. Remueva la correa para las piernas existente.
4. Coloque la nueva correa para las piernas y aliniela
con los cuatro (4) hoyos, segun se muestra en la
FIGURA 5.
NOTA: Asegurese de que cantidades iguales de
correa quedan a ambos lados del levantador.
Rodillera
Correa para
Las Piernas
FIGURA 5 - REEMPLAZANDO LA CORREA OPTIONAL
PARA LAS PIERNAS
Levantador
Arandelas
Levantador
Arandela
Tornillos
5. Alinie los hoyos de la rodillera con los hoyos del
levantador.
6. Usando las piezas existentes, asegure la rodillera
y la correa al levantador.
REEMPLAZANDO LA COVERTURA
ENGUATADA (FIGURA 6)
1. Jale para soltar las tiras sostenedoras de la
covertura enguatada existente.
2. Remueva, del levantador, la covertura enguatada
existente.
3. Coloque la covertura enguatada nueva alrededor
del brazo.
4. Asegure las tiras sostenedoras en la nueva
covertura enguatada.
Covertura
Enguatada
FIGURA 6 – REEMPLAZANDO LA COVERTURA
ENGUATADA
REEMPLAZANDO EL ACTUADOR
ELECTRICO (FIGURA 7)
1. Remueva la tuerca de abajo, arandela y el tornillo
que aseguran el actuador electrico y el soporte de
montar el mastil.
2. Descanse el brazo sobre su hombro y remueva la
tuerca de arriba, tornillo, soporte y el casquillo, del
soporte de montar el brazo.
3. Remueva el actuador electrico.
4. Siga los PASOS 1 a 3 a la inversa, para instalar el
actuador electrico nuevo.
PRECAUCION
NO aprete demasiado las piezas. Esto causara
dano a los soportes.
56
Tiras
Sostenedoras
Brazo
