Fig. 6.1
2
Fig. 6.2
2
Fig. 7
B
Fig. 7.1
246
3
4
1
3
1
7
8
A

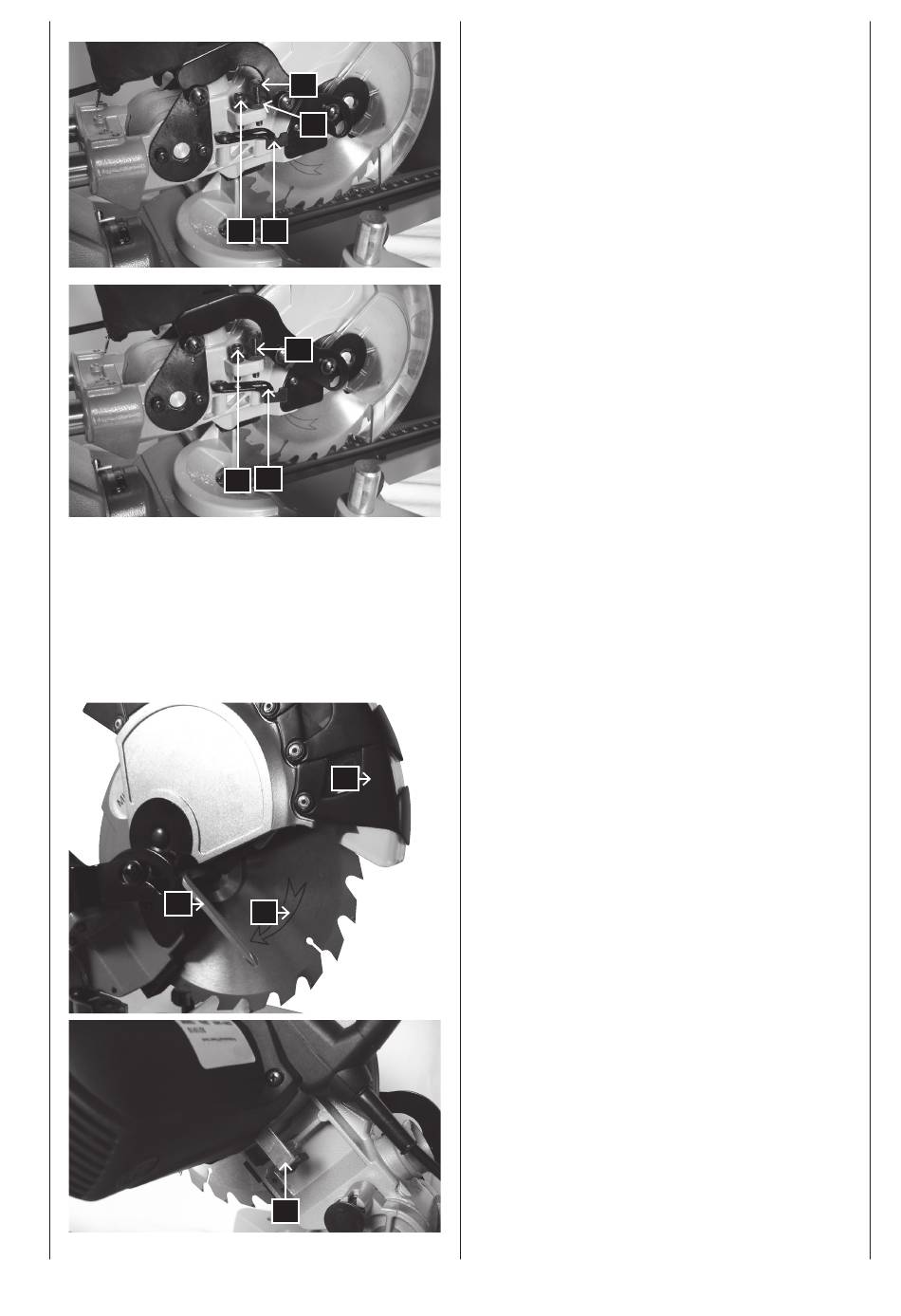

Tavaline sügavuse seadistus Joonis 6.1
Saagimisfunktsioon 5 mm allpool laua pealispinda. (eral
di töödetailid.)
Sügavuspiirik (1), mis külgneb korpusega.
Stoppkruvi (2) on kasutuses.
Seadistuskruvil (3) ei ole funktsiooni.
Muutlik sügavuse seadistus Joonis 6.2
Saagimisfunktsioon lauapinnast üleval. (peitlõiked)
Paigaldage sügavuspiirik (1) väljapoole.
Seadistage seadistuskruvi (3) soovitud mõõtudeni ja kin
nitage see kontramutriga (4).
Sooritage proovilõikamine.
Stoppkruvi (2) pole kasutuses.
Tööriista vedu
• Vabastage nurgiku lukustusnupp ja pöörake alusplaa
ti paremale lõpuni välja. Lukustage laud 45° nurgiku
kaldenurga juures.
• Lükake lõikepead tagasi ja lukustage liugraam.
• Laske lõikepea alla ja lükake sisse lukustustihvt.
• Kandke seda nurksaagi kasutades sisseehitatud kan
desanga ja alusraami külge.
Saeterade vahetamine, Joonis 7
Hoiatus: Selleks, et ära hoida soovimatust käivitusest tule-
nevat vigastust, lülitage enne terade vahetamist alati lüliti
välja ja eemaldage voolupistik vooluvõrgust.
• Lülitage masin välja.
• Asetage saagimisseade asendisse "nurga operatsioon".
• Lukustage lahti liigutatav saetera kaitse (7) vajutades
lukule 3 (joonis 1).
• Selle tegevuse juures tõstke saetera kaitset (7), et va
baneks saetera (8).
• Vajutage saetera lukku A (joonis 7.1), kuni saetera lu
kustub oma kohale.
• Keerake lahti saetera kinnituskruvi komplektis sisal
duva otsmutrivõtmega (Tähelepanu: vasakukäeline
keere).
• Eemaldage polt ja saetera äärik.
• Võtke saetera ettevaatlikult maha. Tähelepanu: saetera
hammastest tulenev vigastuse oht.
• Asetage uus saetera sisemisse saetera äärikusse, arves
tades saetera õiget mõõtu ja pöörlemissuunda.
• Asetage kohale saetera välimine äärik ja keerake kruvi
korralikult kinni.
• Asetage saetera kaitse õigesse asendisse tagasi.
