8 Caractéristiques Techniques
8.1 Système de rails
Tous les rails profilés ont été fabriqués en aluminium
extrudé.
Les rails sont disponibles avec un revêtement par
pulvérisation blanc.
Les rails sont disponibles en trois hauteurs différentes : S=
68 mm, M=114 mm et L=183 mm, assurant respectivement
une portée libre de 2 m, 4 m et 8 m.
La largeur du profilé est de 58 mm pour les trois profilés.
Le haut des profilés est formé de façon à permettre le
raccordement des rails aux supports d'installation.
À la livraison, le rail du lève-personne présente une rainure
au fond. Cette rainure, qui s'utilise pour l'installation
du lève-personne, est ce que l'on appelle le « trou de
serrure ».
Installations possibles
Le monorail peut être installé au plafond ou au mur et au
plancher. La position du rail dans la pièce peut être soit
parallèle au mur, soit en angle par rapport au mur.
Le système de traverses peut être installé au plafond ou
au mur et au plancher. La portée libre entre les deux rails
parallèles peut aller jusqu'à 8 000 m.
Les coudes sont disponibles dans le profilé en S et peuvent
être installés au plafond. Ils existent en angles de 30°,
45°, 60° et 90°.
Solutions spéciales
L'installation avec supports en suspension s'utilise dans les
cas suivants : lorsque la hauteur du plafond varie dans le
sens longitudinal du rail, ou lorsque le rail doit être fraisé.
L'installation angulaire s'utilise lorsque le rail doit être
installé à d'autres angles que 90°.

8.2 Dimensions et poids

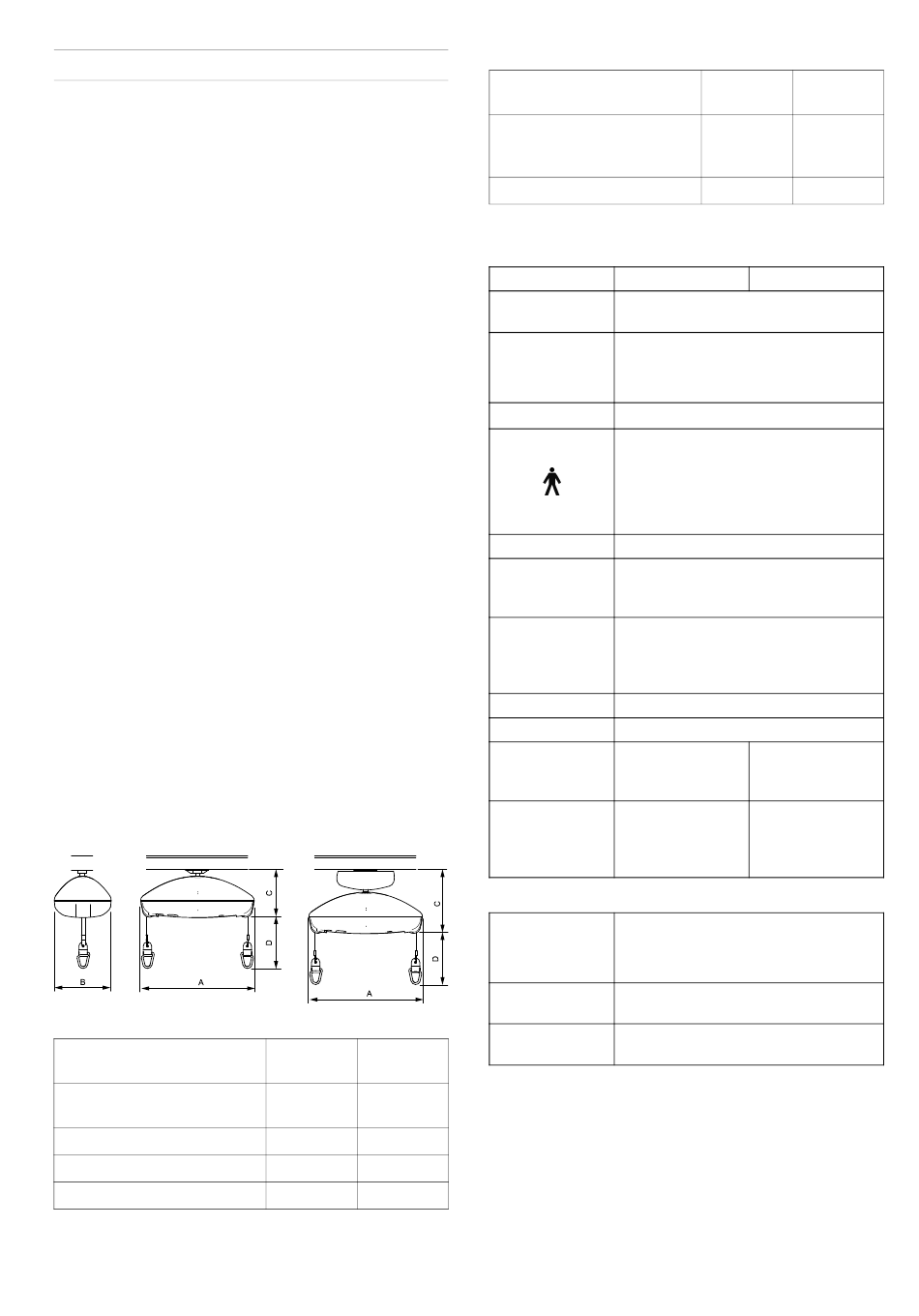

Dimensions
Longueur du lève-personne
(A)
Largeur du lève-personne (B)
Hauteur du lève-personne (C)
Plage de levage maximum (D)
1586747-E
Robin®
Robin®
Mover
470 mm 470 mm
250 mm 250 mm
203 mm 266 mm
2,5 m 2,5 m
Poids
Capacité de levage
maximum (charge maximale
d'utilisation)
Poids total sans la sangle
8.3 Système électrique
Robin®
Courant d'entrée
maximum
Classe de
(lève-personne sur rail : IP24 ;
protection 1
Classe d'isolation
Pièce appliquée de type B
Pièce appliquée conforme aux
exigences spécifiées pour la protection
contre les décharges électriques
selon la norme IEC 60601-1.
Niveau sonore
Nombre de
65 levages de 0,5 m avec une
levages par
charge
Intermittent
(fonctionnement
10 %, 2 min/18 min max.
périodique des
moteurs)
Batterie Batterie NiMH 24 V / 1,9 Ah
Durée de charge
Vitesse de levage
avec une charge 2,1 cm/s
de 200 kg
Vitesse de
déplacement
latéral dans les
rails
Chargeur
En cours de recharge : 25 – 36 V cc
Tension de sortie
En dehors des périodes de
Tension
100 – 240 V CA, 50 – 60 Hz
d'alimentation
Classe de
IP41 ou IP67 (selon la version)
protection 1
1 Consultez l'étiquette apposée sur le produit et sur chaque
appareil électrique pour connaître la classe de protection
correcte. La classification IP la plus basse détermine la
classification générale de l'appareil.
• IPx4 : protection contre les projections d'eau, quelle
que soit la direction.
• IP24 : protection contre les objets de taille supérieure
à 12,5 mm et contre les projections d'eau, quelle que
soit la direction.
Caractéristiques Techniques
Robin®
Robin® Mover
200 kg 200 kg
7,3 kg 10 kg
Robin® Mover
0,9 A
Appareil complet : IPx4
télécommande : IP44)
Équipement de classe II
de 50 à 55 dB (A).
charge 80 kg
Jusqu'à 3 heures à 20 °C
2,1 cm/s
s/o 14 cm/s
recharge : 41 V cc
