Invacare® Robin®

3 Montering

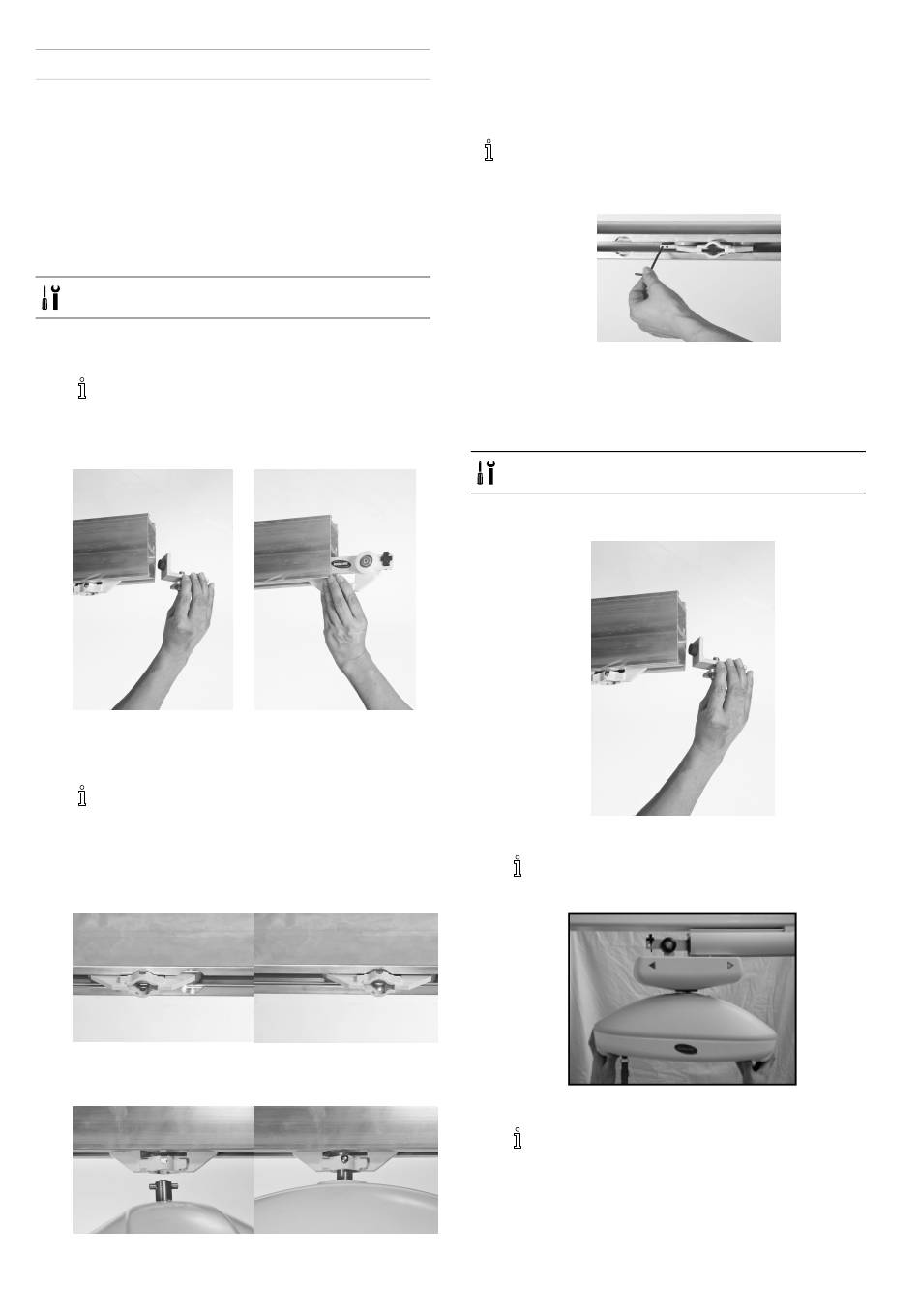

3.1 Montere den takmonterte løfteren
til skinnesystemet
Robin® krever en løpekatt, som fører den takmonterte
løfteren i skinnesystemet. Robin® Mover har løpekatten
innebygd og kan monteres direkte til skinnesystemet.
3.1.1 Montere Robin®
Verktøy: 4 mm unbrakonøkkel, 17 mm ringnøkkel
1. Når du skal montere løpekatten, må du fjerne
endestopperen som er festet til skinnesystemet.
I noen land / lokale områder er det påkrevd
å dobbeltsikre endestopperne. Hvis det
monteres en ekstra festeskrue, fjerner du
denne skruen først.
2. Sett løpekatten inn i skinnen (det er det samme
hvilken vei, da løpekatten er symmetrisk).
3. Sett inn igjen endestopperen.
I noen land / lokale områder er det påkrevd
å dobbeltsikre endestopperne. Hvis en ekstra
festeskrue kreves, monterer du denne skruen.
Se også Endestopper.
4. Plasser løfterløpekatten ved den runde fordypningen
på Ø 32 mm (diameter) i skinnen.
5. Hev løfteren og skyv opphengsbolten gjennom
løpekattåpningen.
72
6. Vri løfteren 90 grader for å feste den i løpekatten.
7. Koble til håndkontrollen.
8. Juster lengden på nødstoppet/senkebåndet til innenfor
brukerens rekkevidde.
Hvis det er stor motstand, eller hvis løpekatten
utilsiktet ruller av seg selv på grunn av ubalanse i
skinneopphengene, justerer du friksjonsbremsen
med en 4 mm unbrakonøkkel.
3.1.2 Montere Robin® Mover
Løpekatten er innebygd i løfteren og kan derfor ikke
forhåndsmonteres i skinnen.
Verktøy: 4 mm unbrakonøkkel, 17 mm ringnøkkel
1. Fjern endestopperen.
2. Sett løfterens hjul i skinnen.
Hvilken retning løfteren vender i, spiller ingen
rolle under monteringen.
3. Monter endestopperen.
Stram til bolten med et moment på 30 Nm.
1586747-E
