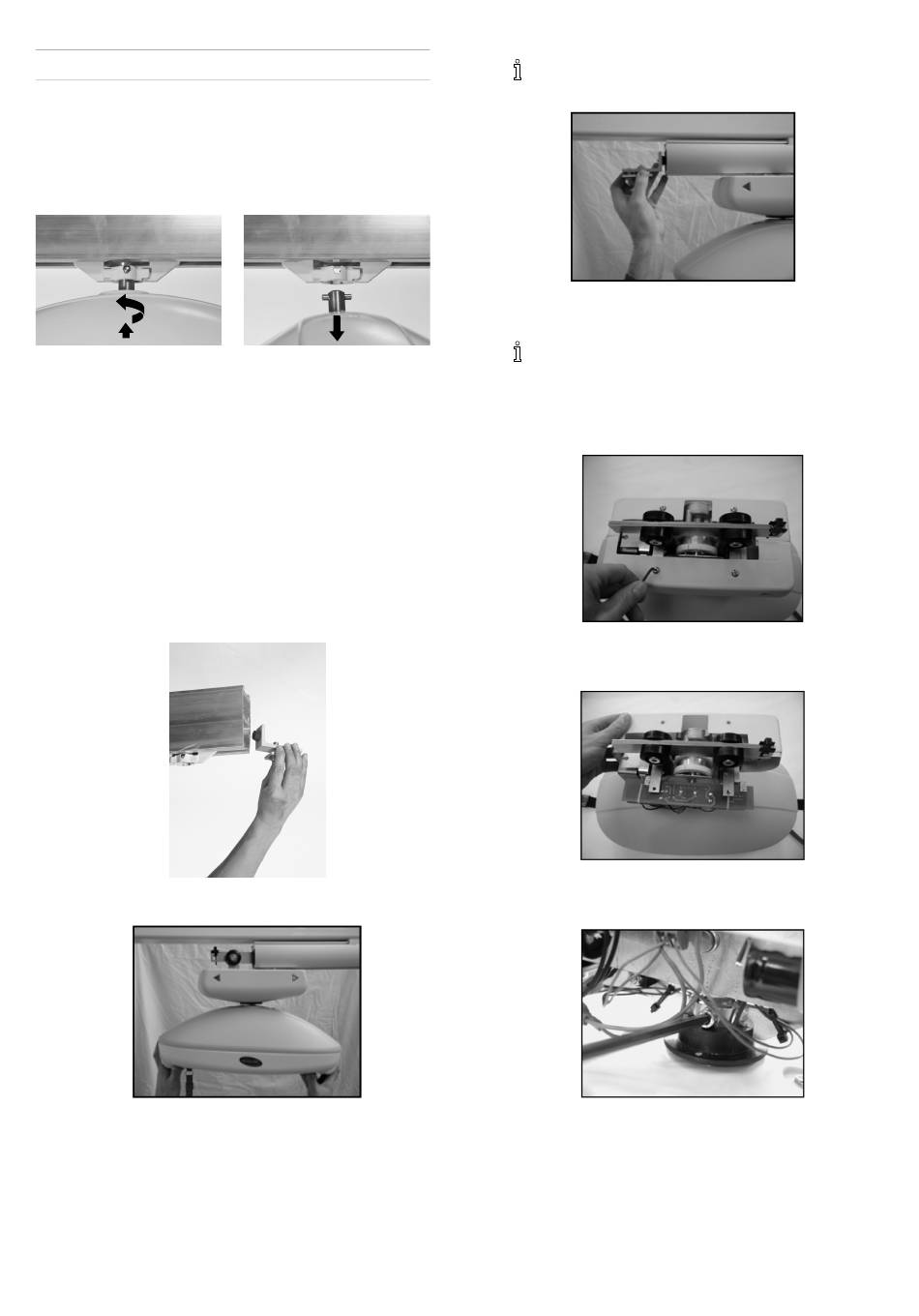

6.1 Afmontering af løftemotoren
6.1.1 Afmontering af Robin®
Fjern løftemotoren fra kørevognen
1. Løft løftemotoren en smule, og før affjedringsstiften
ud af sin holder og ind i kørevognen.
2. Drej løftemotoren 90 grader, og træk den ud af
kørevognen.
Fjern kørevognen fra skinnen
1. Fjern endestoppet.
2. Skub kørevognen ud af skinnen.
6.1.2 Afmontering af Robin® Mover
1. Træk i nødstroppen for at forhindre utilsigtet aktivering
af løftemotoren, efter at den er blevet afmonteret fra
skinnen.
2. Fjern endestoppet.
3. Skub løftemotorens hjul ud af skinnen.
4. Montér endestoppet.
34
Spænd bolten til 30 Nm.
5. Hvis du fjerner løftemotoren fra skinnemotoren, skal
du bruge følgende fremgangsmåde:
Når du udskifter batteriet eller udfører service,
er det også nødvendigt at fjerne løftemotoren
fra skinnemotoren.
a. Fjern de skruer, der holder plastikskallerne fra
skinnemotoren på plads.
b. Træk plastikskallerne væk fra hinanden for at fjerne
dem fra skinnemotoren.
c. Fjern den M6-skrue, der holder skinnemotoren fast
på løftemotoren.
d. Adskil skinnemotoren fra løftemotoren.
