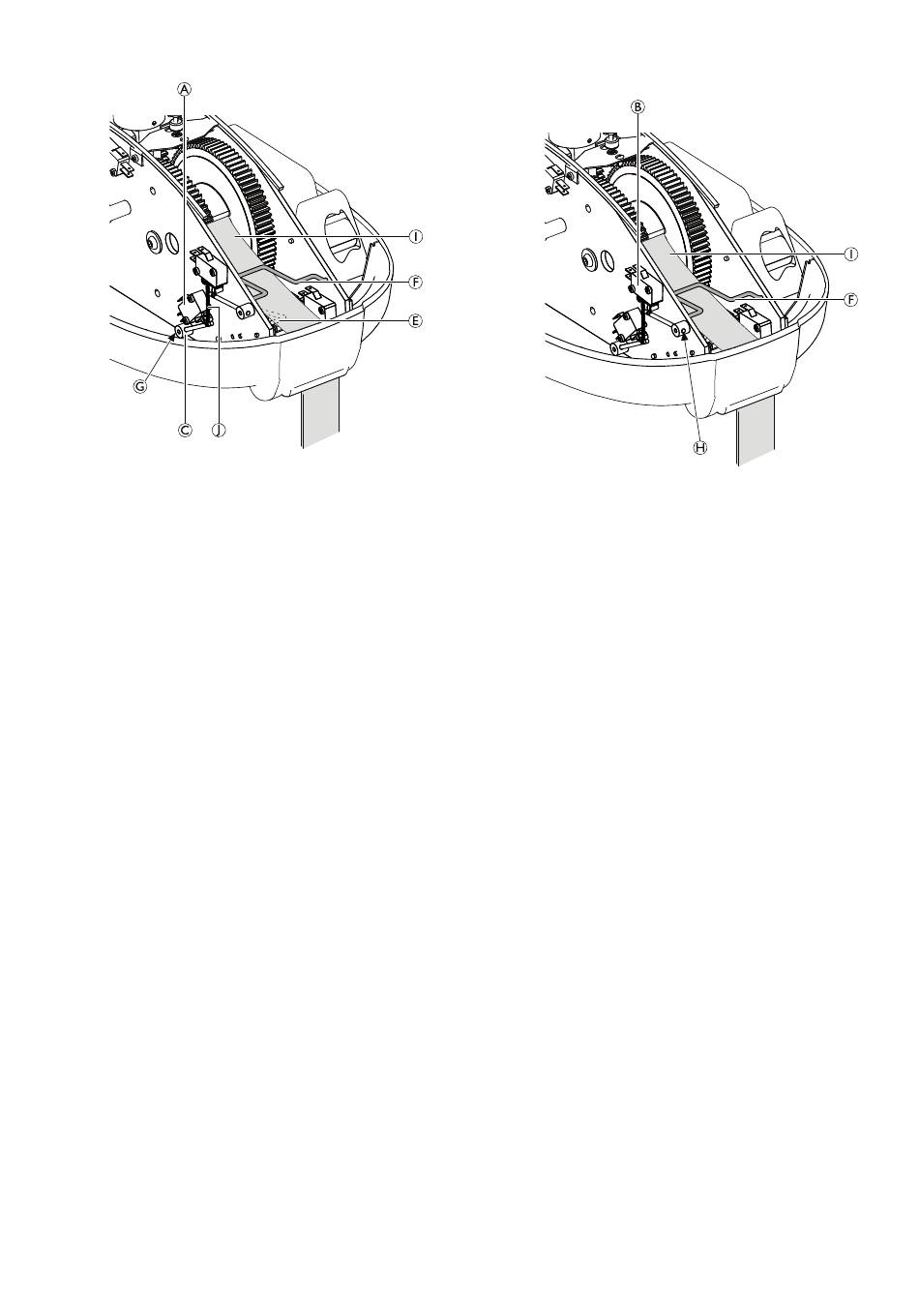

5. Réglez la tension du câble de sangle détendu :
A
a. Desserrez la vis sans tête de la pince G à l'aide
d'une clé Allen de 2 mm. Notez que le ressort J
tire à présent la pince C contre le dispositif : le
circuit est donc ouvert.
b. Retirez la sangle I du câble de sangle détendue E
et levez le câble de sangle détendue. Confirmez
que le câble de sangle de butée d'abaissement
d'urgence F n'est pas déplacé au cours de cette
procédure.
c. Assurez-vous que le câble de sangle détendue
E est centré entre les deux plaques de châssis.
Appliquez du frein-filet et resserrez la vis sans tête
de la pince G.
1586747-E
6. Ajustez la tension sur le câble de sangle de butée
d'abaissement d'urgence :
a. Desserrez la vis sans tête de la pince H à l'aide
d'une clé Allen de 2 mm.
b. Levez le câble de sangle de butée d'abaissement
d'urgence F hors de la sangle I.
c. Assurez-vous que le câble de sangle de butée
d'abaissement d'urgence F est centré entre les
deux plaques de châssis. Appliquez du frein-filet et
resserrez la vis sans tête de la pince H.
7. Testez à la fois les fonctions de sangle détendue
et de la sangle de butée d'abaissement d'urgence.
Reportez-vous respectivement aux chapitres 7.3
Contrôle de la fonction de sangle desserrée, page 65
et 7.4 Vérification de la fonction de sangle de butée
d'abaissement d'urgence, page 65. Ces tests peuvent
être effectués avec le lève-personne sur la table.
8. Si l'erreur est corrigée, remontez le lève-personne et
réinitialisez l'arrêt d'urgence.
