PROGRAMMERING VAN EENVLEUGELIGE DRAAIPOORTEN, ZONDER ENCODERBESTURING EN
ZONDER ELEKTRISCHE EINDSCHAKELAARS
Motor aangesloten op uitgang M1 en DIP11 op OFF
In dit geval moet de installateur (handmatig met de P/P-besturing) alle gegevens voor het einde van de poortbeweging
instellen.
Indien gewenst kunnen ook meteen de AFREMTIJDEN (laatste gedeelte van de poortbeweging) ingesteld worden of kunt u
de vooringestelde tijden proberen door DIP 9 na het programmeren op ON te zetten.
DIP 9 op OFF TIJDENS het programmeren: de afremtijden worden NIET veranderd.
DIP 9 op ON pas NA het programmeren: de vooringestelde afremtijden worden geactiveerd.
DIP 9 op ON TIJDENS het programmeren: het is verplicht om ALLE gegevens van het begin van de afremtijden in te
stellen na de punten: 4a, 4c, 6b en 6d.
Vóór het programmeren moet de juiste configuratie en aansluiting van de ingangen gecontroleerd worden door middel van de
leds (det. 22 afb. A):
De leds BSC, BSA, FT1, FT2, J2 en STP moeten AAN zijn.
De leds J1, PC, PA, PED en P/P moeten UIT zijn
M1
2
PROG. P3 P/P
STOP
3a
PROG. P3 P/P
STOP
3b
M1
75
Druk nogmaals op P/P als M2 de gewenste vertragingshoek van de poort heeft
bereikt, dan zal de motor even stoppen en daarna weer beginnen te sluiten.
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
M2
beginnen te bewegen. Anders moet gewacht worden tot de poortvleugel de
aanslag heeft bereikt.
Als de poortvleugel met M2 de sluitaanslag heeft bereikt, start de andere motor
M1.
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
M2
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
beginnen te bewegen. Anders moet gewacht worden tot de poortvleugel de
aanslag heeft bereikt.
Als de poortvleugel met M1 volledig gesloten is, stopt de motor, de led LD1 zal uit
M2
gaan en de besturingskast zal de programmeerfunctie verlaten.
Controleer: kracht, tijden en stoppunten. Wij adviseren u om af te wegen om
afrempunten (DIP 9 op ON) in te stellen om de stootkracht tegen de aanslagen te
beperken en op die manier slijtage van de mechanische onderdelen te
verminderen.
Herhaal de programmering na eventuele veranderingen aan de mechanische
M2
eindaanslagen.
Schakel de stroomvoorziening van de besturing uit.
Ontgrendel de motor en zet de poortvleugel halverwege de loop.
Vergrendel de motor weer en schakel de stroomvoorziening van de installatie weer in.

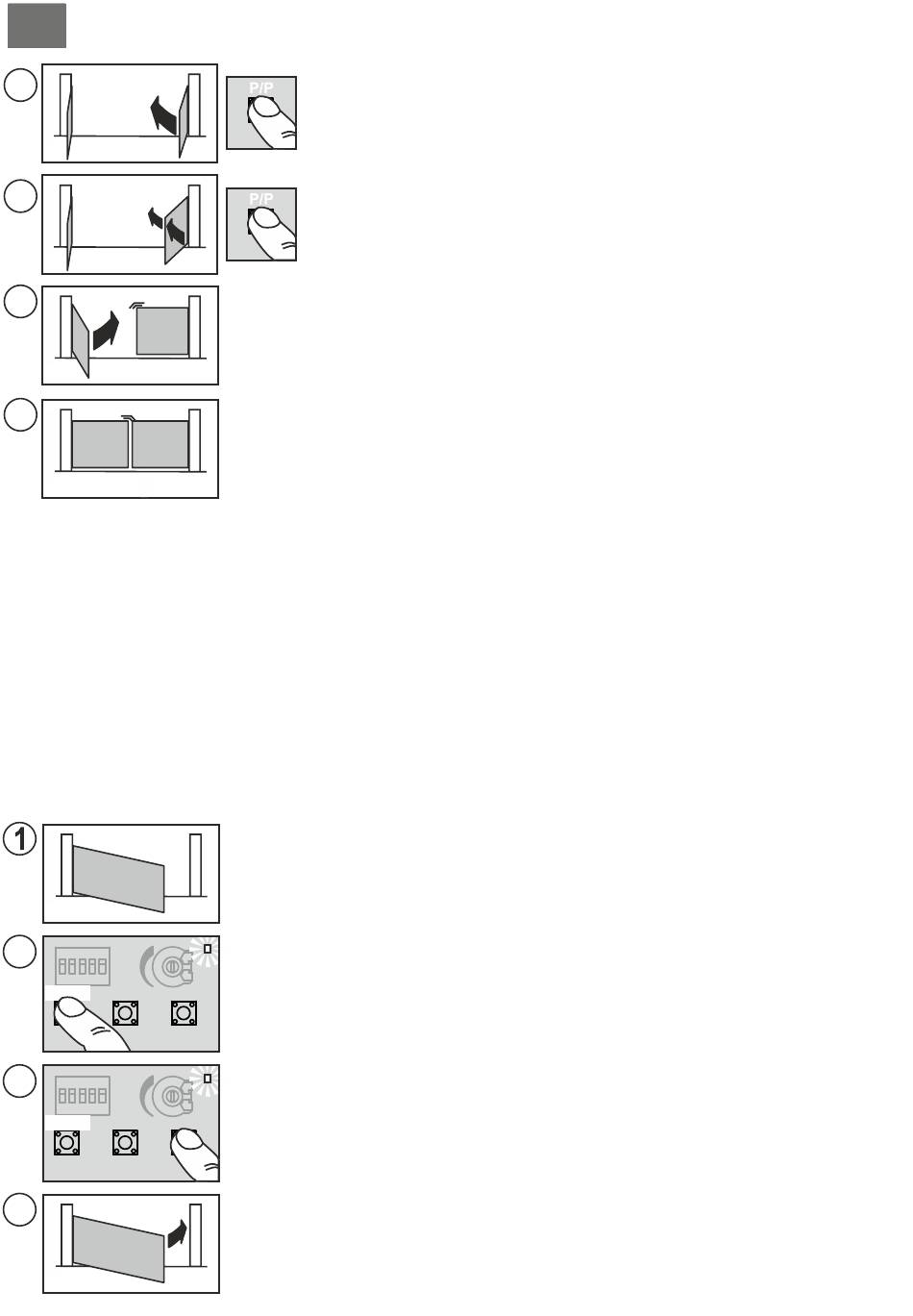

Houd de PROG-knop (det. 15 afb. A) ongeveer 3 seconden ingedrukt totdat de led LD1
(det. 18 afb. A) gaat branden.
LD1
Nu bevindt de besturingskast zich in de programmeerfase.
Druk op de P/P-knop (det. 17 afb. A) waarna de poortvleugel begint te sluiten.
Als de poortvleugel daarentegen in de openingsrichting beweegt, dan moet u het
LD1
programmeren stoppen (de stroom uitschakelen), de bedrading van de motor omkeren en de
procedure vanaf punt (1) herhalen.
Als de motor stopt voordat de eindaanslag is bereikt, verhoogt u de instelling van de
trimmer voor de kracht.
