PROGRAMACIÓN DE DOS PUERTAS BATIENTES, CON CODIFICADOR Y SIN FINALES DE CARRERA
ELÉCTRICOS
En este caso la central detecta en AUTOMÁTICO todas las referencias de final de maniobra, la programación se
hace más precisa y rápida gracias a los sensores del codificador.También los desfases entre las dos puertas y la
ralentización se activan en automático. Para modificarlos es suficiente dar las nuevas referencias durante la
programación AVANZADA después del punto 3e.
Antes de la programación controlar la configuración correcta y la conexión de las entradas mediante los ledes
(detalle 22 de la Fig. A):
Los ledes BSC, BSA, FT1, FT2, J2 y STP deben estar ENCENDIDOS.
Los ledes J1, PC, PA, PED y P/P deben estar APAGADOS.
También en presencia del CODIFICADOR son obligatorios los topes (bloqueos) mecánicos, de apertura y cierre,
en las dos puertas automatizadas.Éstos deben ser bastante resistentes para detener las puertas en
movimiento.
2
PROG. P3 P/P
STOP
3a
PROG. P3 P/P
STOP
3b
M1
3c
M1
3d
M1
3e
M1
Desde este punto podemos proceder en dos maneras:
Programación ESTÁNDAR que mantiene los valores preconfigurados de DESFASE y RALENTIZACIÓN, proseguir con el
punto 4a.
Programación AVANZADA, proseguir desde el punto 7a para activar nuevas referencias de DESFASE y
RALENTIZACIÓN.
37

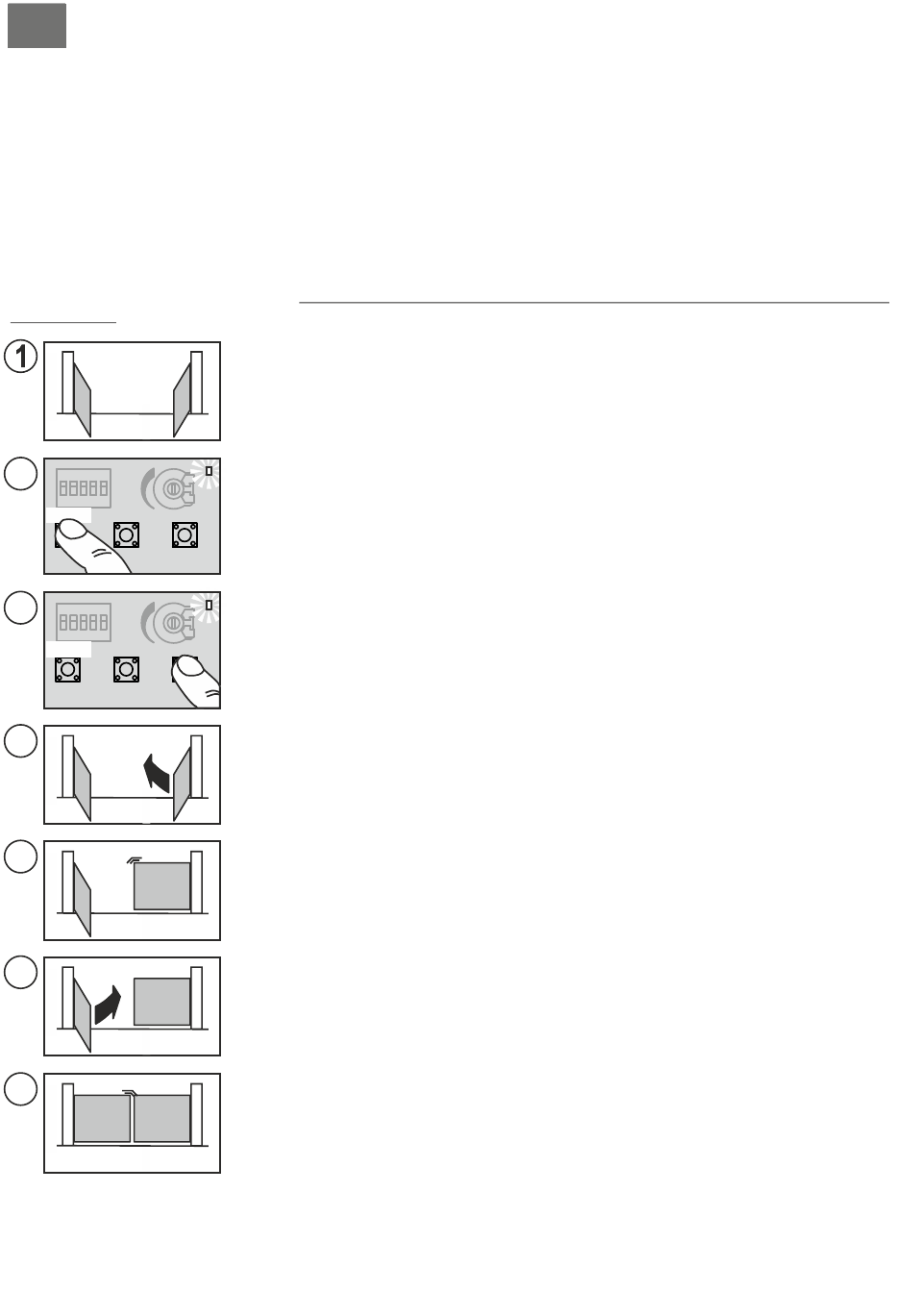

Quitar la alimentación a la central.
Desbloquear los motores y poner las puertas en posición "casi abierto".
Bloquear otra vez los motores y alimentar el equipo.
Mantener pulsado el botón PROG (detalle 15 de la Fig. A) durante unos 3 segundos hasta
que se enciende el led LD1 (detalle 18 de la Fig. A).
LD1
La central ahora está en fase de programación.
Pulsar el botón P/P (detalle 17 de la Fig. A) la puerta con el motor M2 debe iniciar el cierre.
Si ejecuta una apertura, bloquear la programación (quitar la alimentación), invertir los hilos
LD1
del motor M2 y repetir el procedimiento desde el punto (1).
El encendido (parpadeante) de un led cerca de la placa de bornes ENC M2 (detalle 7 de
la Fig. A) durante el movimiento, indica el funcionamiento correcto del codificador M2.
Si el motor se detiene antes del tope, aumentar el trimmer de la fuerza.
M2
Cuando la puerta con M2 ha completado el cierre, el motor se detiene y el otro motor (M1)
inicia el cierre.
También en este caso, si el motor inicia la apertura, quitar la tensión, invertir los hilos de M1 y
repetir la programación desde el punto (1).
Si el motor se detiene antes del tope, aumentar el trimmer de la fuerza.
M2
M2
Cuando la puerta con M1 ha completado el cierre, el motor se detiene e inicia
automáticamente la apertura.
