PROGRAMACIÓN DE LOS TIEMPOS DE MANIOBRA Y DE PAUSA
Esta programación detecta y memoriza todos los tiempos que los motores necesitan para completar cada una de las
maniobras de apertura y cierre, incluso el tiempo de cierre automático.
Durante la fase de aprendizaje se accionará varias veces el botón P/P (detalle17 de la Fig. A), en alternativa se podrán usar
los mandos P/P (borne 14 de la Fig. C) o bien un control vía radio ya memorizado en el canal (P1).
La secuencia de las operaciones cambia en base a la tipología del equipo y en presencia de finales de carrera eléctricos y/o
CODIFICADOR que la central reconoce en automático.
Notas importantes antes de la programación:
A. Liberar la zona de movimiento de la cancela y colocarse fuera del radio de acción de las fotocélulas y/o sensores
conectados a la central.
B. Comprobar la presencia de topes (bloqueos) mecánicos, de apertura y cierre, en las dos puertas automatizadas.
Éstos deben ser bastante resistentes para detener las puertas en movimiento.
C. Posicionar el trimmer (detalle 21 de la Fig. A)a mitad para la primera programación. Si el motor no llega a completar la
maniobra aumentar el par girando el trimmer en sentido horario.
Seguir una de estas programaciones:
PROGRAMACIÓN DE DOS PUERTAS BATIENTES, SIN CODIFICADOR Y SIN FINALES DE CARRERA ELÉCTRICOS
En este caso el operador deberá dar todas las referencias de fin maniobra y desfase de la puerta (manualmente con el mando
P/P).Queriendo, se pueden ingresar enseguida también los tiempos de RALENTIZACIÓN (parte final de la carrera) o bien
probar los tiempos preconfigurados poniendo el DIP-SWITCH 9 en ON después de la programación.
DIP-SWITCH 9 en OFF DURANTE la programación: NO se modifican los tiempos de ralentización.
DIP-SWITCH 9 en ON solo DESPUÉS de la programación: se habilitan las ralentizaciones preconfiguradas.
DIP-SWITCH 9 en ON DURANTE la programación: es obligatorio dar TODAS las referencias de inicio ralentización
después de los puntos: 4a, 4c, 6b y 6d.
Antes de la programación controlar la configuración correcta y la conexión de las entradas mediante los ledes (detalle 22 de la
Fig. A):
Los ledes BSC, BSA, FT1, FT2, J2 y STP deben estar ENCENDIDOS.
Los ledes J1, PC, PA, PED y P/P deben estar APAGADOS.
2
PROG. P3 P/P
STOP

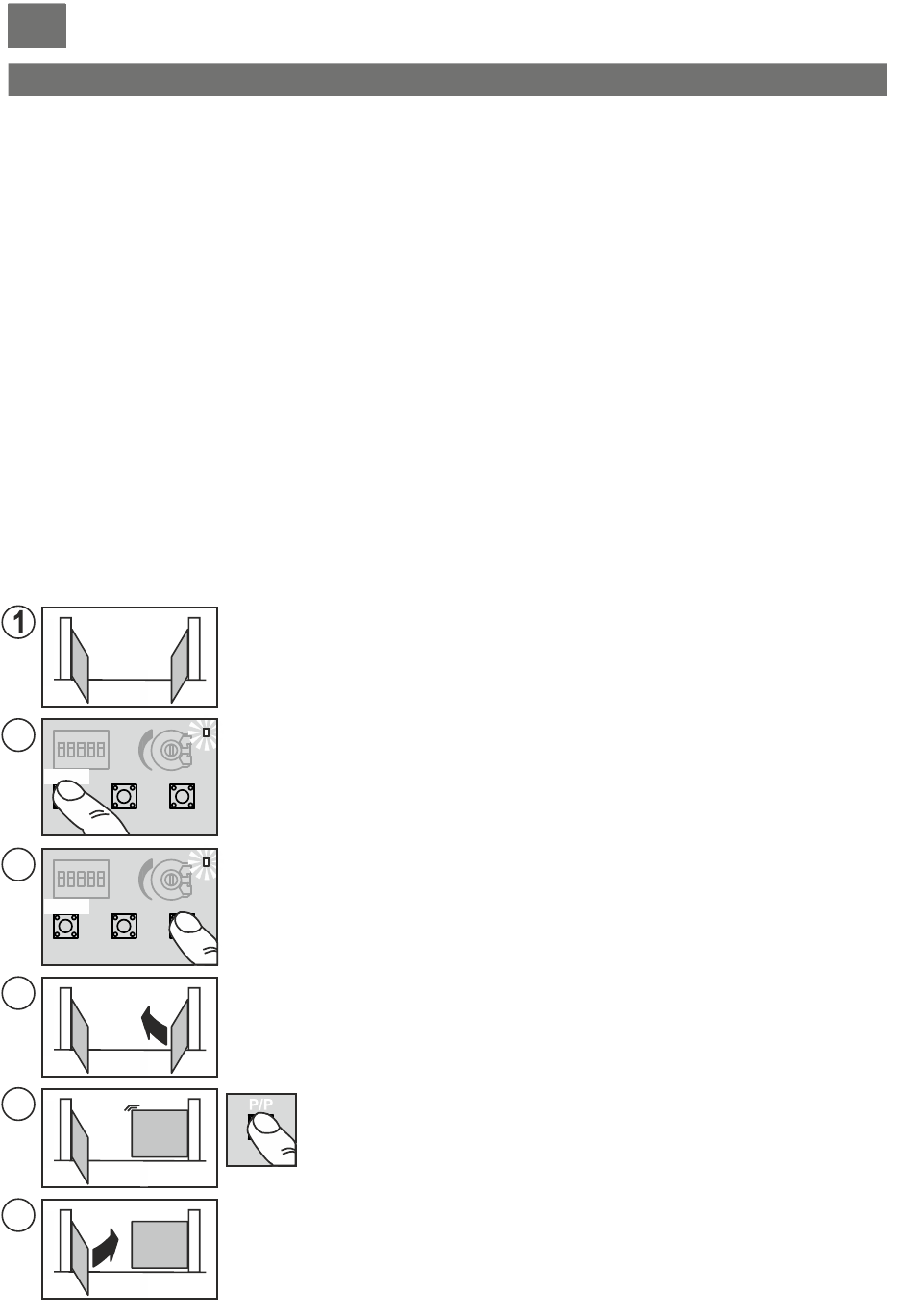

3a
PROG. P3 P/P
STOP
3b
M1
3c
M1
3d
M1
35
Quitar la alimentación a la central.
Desbloquear los motores y poner las puertas en posición "casi abierto".
Bloquear otra vez los motores y alimentar el equipo.
Mantener pulsado el botón PROG (detalle 15 de la Fig. A) durante unos 3 segundos hasta
que se enciende el led LD1 (detalle 18 de la Fig. A).
LD1
La central ahora está en fase de programación.
Pulsar el botón P/P (detalle 17 de la Fig. A) la puerta con el motor M2 debe iniciar el cierre.
Si ejecuta una apertura, bloquear la programación (quitar la alimentación), invertir los hilos
LD1
del motor M2 y repetir el procedimiento desde el punto (1).
M2
Cuando la puerta con M2 ha completado el cierre, pulsar P/P, el motor se detiene y
el otro motor (M1) inicia el cierre.
También en este caso, si el motor inicia la apertura, quitar la tensión, invertir los
hilos de M1 y repetir la programación desde el punto (1).
Si los motores se detienen antes del tope, aumentar el trimmer de la fuerza.
M2
M2
