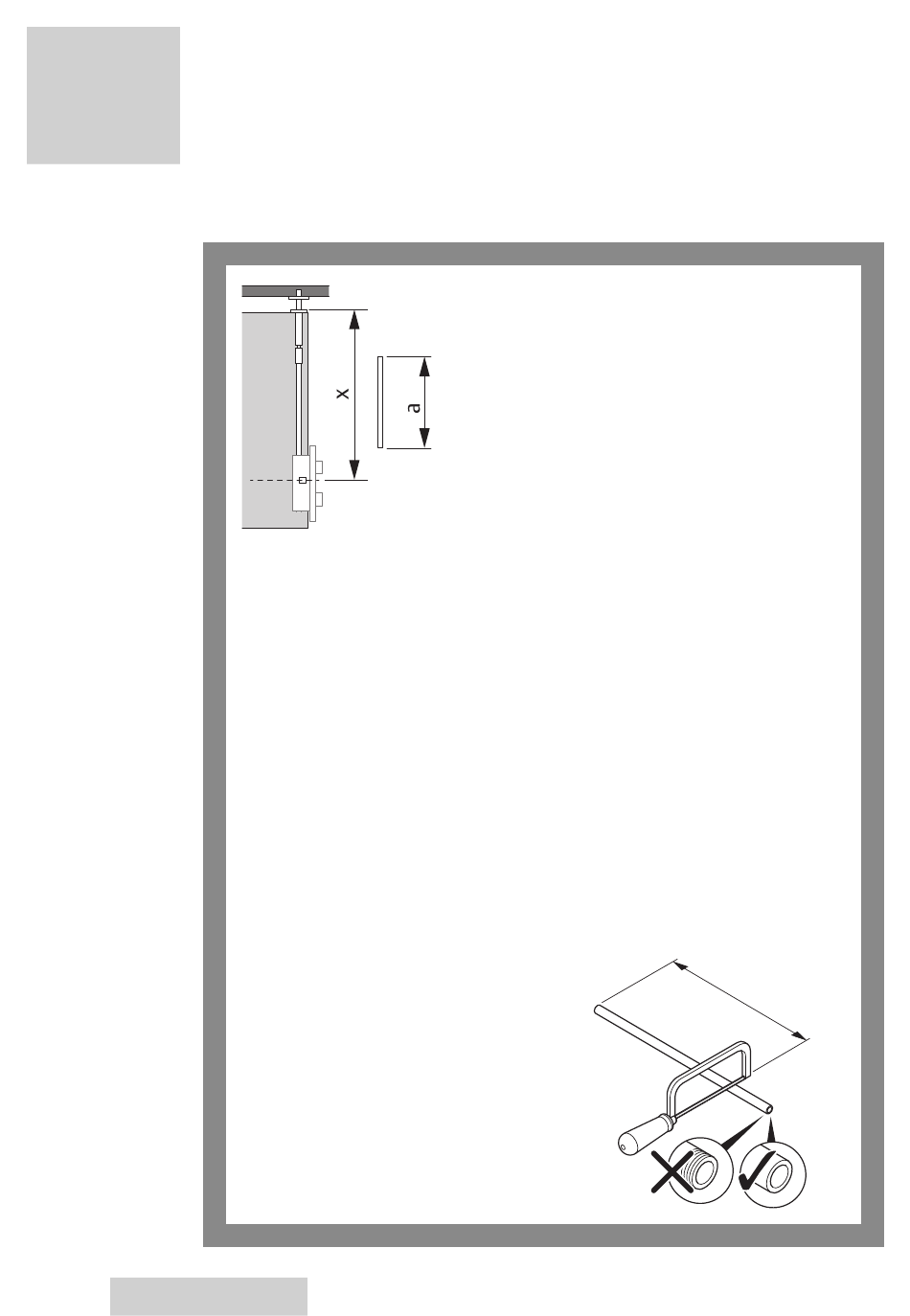

Abb. 15:
Berechnung der
Riegelstangen-
längen
Fig. 15:
Calculation of bolt
rod lengths
Fig. 15:
Calcul des
longueurs des
barres de
verrouillage
Fig. 15:
Calcolo della
lunghezza delle
aste-chiavistello
Afb. 15:
Berekening van de
grendelstang-
lengtes
DE / EN /FR / IT / NL
182
ASSA ABLOY Montagesystem „Easy-Installation"
ASSA ABLOY „Easy-Installation" assembly system
Système de montage « Easy-Installation » ASSA ABLOY

Sistema di montaggio "Easy Installation" di ASSA ABLOY

ASSA ABLOY montagesysteem "Easy-Installation"

Rohrrahmen:
Narrow stile:
Portes Profilées :
Telaio tubolare.
Smalstijl:
Vollblatt:
Wide stile:
Portes Pleines :
Porte a pannello pieno di edific.
Breedstijl:
a = berechnete Länge der Riegelstange
calculated length of the bolt rod
longueur calculée pour la barre de verrouillage
Lunghezza calcolata dell'asta-chiavistello
berekende lengte van de grendelstang
x = Abstand zwischen Mitte der Schlossnuss
(oder Markierungslinie) und Stulp
Distance between the center of the lock nut
(or marking line) and face plate
Distance entre le centre du fouillot
(ou la ligne de marquage) et la têtière
Distanza tra il centro del nottolino (o linea di
marcazione) e la testiera
Afstand tussen midden van de kruknoot
(of markeringslijn) en de voorplaat
a = x – 290 mm
a = x – 252 mm
A
± 1
m m
