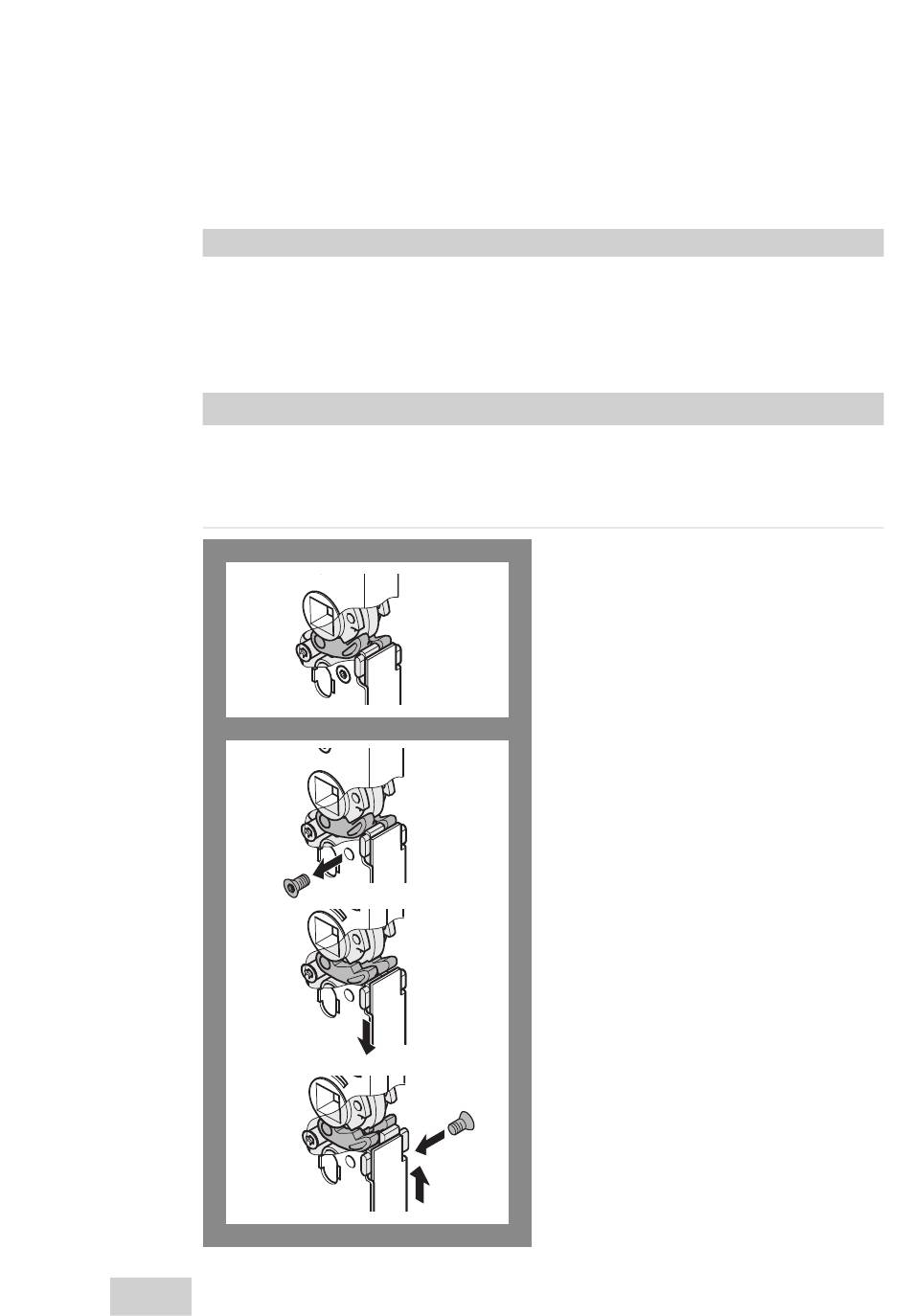

Fig. 7 :
Nottolino con lato
a rotazione libera
regolato
Fig. 8 :
Regolazione del
lato a rotazione
libera
IT
128
Sostituzione del lato a rotazione libera
Il lato a rotazione libera della serratura va regolato prima del montaggio. Il lato a
rotazione libera della serratura va regolato in modo tale che la porta possa essere
aperta in direzione di fuga (normalmente dall'interno verso l'esterno) tramite
maniglia, a prescindere dallo stato di bloccaggio della serratura.
Avvertenza!
Pericolo di morte/di lesioni dovuto ad una regolazione errata del lato a
rotazione libera. Dopo aver montato la serratura, controllare se la porta bloccata
può essere aperta nella direzione di fuga.
1.
2.
La Fig. 7 si riferisce ad una delle due
situazioni di uscita possibili. La vite di
fissaggio si trova sempre sul lato a
rotazione libera.
(Fig. 8)
1. Allentare la vite di fissaggio.
2. Spingere il paletto verso il basso.
3. Spingere il paletto (situato
sull'altro lato della serratura) verso
l'alto.
4. Fissare con la vite di fissaggio il
paletto spinto verso l'alto.
5. Monitoraggio opzionale:
Collocare l'interruttore DIP sulla
posizione antipanico scelta
("Interruttore DIP", pagina 141).
 La regolazione del lato a rotazione
libera è così terminata. La porta
4.
può essere sempre aperta nel senso
di fuga.
3.
Montaggio
