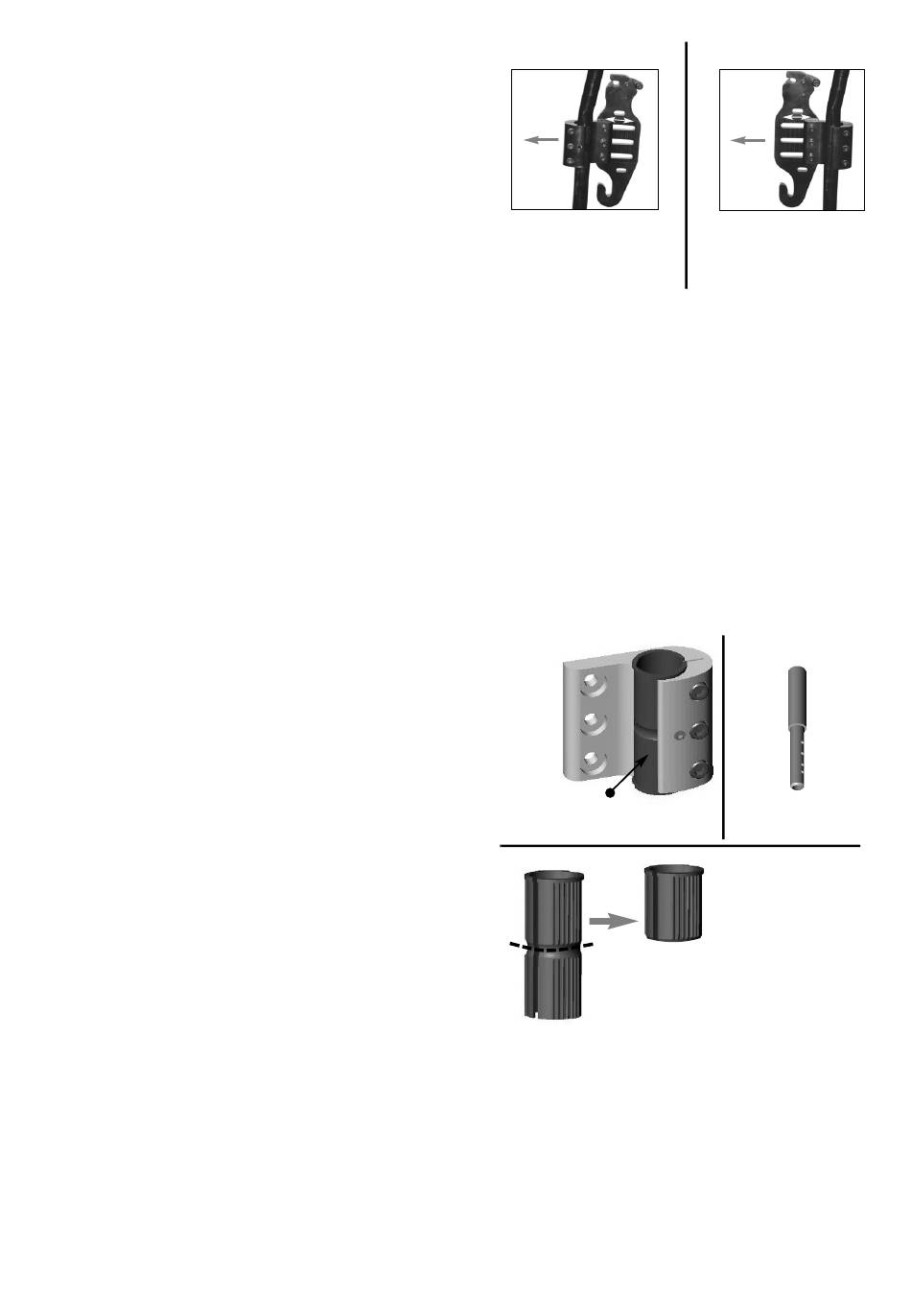

*Om een montageplaat/stangklem te verstellen
tot in de meest voorwaartse oriëntatie:
1. Verwijdert u de montageplaat van de stangklem
(3 schroeven);
2. Draait u de stangklem 180° en bevestigt u deze
weer aan de montageplaat;
3. Monteer de stangklem zoals geïllustreerd in
afbeelding B.
Plaats bieden aan verschillende duwstangmaten
 Op sommige rolstoelen kan er langs de rugstangen een onregelmatige naad aanwezig zijn, daar
waar een buis met een kleine diameter in een buis met een grotere diameter is gestoken. Als de
stangklemmen over deze naad gemonteerd moeten worden, dan kunnen de kunststof houders
doormidden gesneden worden zodat de klem stevig aan de rugstangen bevestigd kunnen worden
(zie afbeelding B).
Bij rolstoelen met korte duwstangen kan het nodig zijn om vervangende Matrx PB-stangen
(PBCR's) te installeren. De PBCR's zijn zodanig ontworpen dat ze de bestaande duwhandvatten of
verlengstukken
kunnen direct op de vervangende duwstangen
Elite op de juiste wijze gemonteerd kan worden. Vervangende stangen zijn verkrijgbaar bij Motion
Concepts (onderdeel #-TRX2810).
• De stangklemmen voor de duwstangen van
25 mm worden zonder kunststof houders
gemonteerd.
• Voor de duwstang van 22 mm is een
kunststof houder van 22 mm vereist
(meegeleverd)
• Voor de duwstang van 19 mm zijn kunststof
houders van 19 mm vereist*
 *Houders van 19 mm zijn bij Motion
Concepts op aanvraag verkrijgbaar.
Invacare® Matrx® PB Elite
op standaardrugstangen van 25
Voorzijde van de rolstoel
A
Montageplaat in de meest
achterwaartse
rugleuningstand
(maximale zitdiepte)
kunnen vervangen. De stangklemmen
mm
gemonteerd worden zodat de Invacare Matrx
A
Kunststof houder
B
132
Voorzijde van de rolstoel
B
Montageplaat in de
meest voorwaartse
rugleuningstand
PBCR
Als de stangklem is bevestigd op het
punt waar twee rugstangen van
verschillende diameter elkaar
kruisen, dan kan de kunststof houder
doormidden gesneden worden.
Onderdeelnr. 1176089
