Regolazione del perno di fissaggio
AVVERTENZA
Una regolazione non corretta dei perni di fissaggio può danneggiare la scocca dello schienale e/o le
piastre di fissaggio. Assicurarsi di fornire uno spazio sufficiente tra le piastre di fissaggio e i perni di
fissaggio (si raccomanda uno spazio minimo di 1/8 di pollice (3mm)).
Assicurarsi che i dadi delle flange siano completamente serrati; in caso contrario si potrebbero
causare danni e/o alla scocca al pannello dello schienale.
Assicurarsi che i perni non ruotino durante il serraggio dei dadi delle flange. Non usare MAI della
colla (Loctite) sulle viti dei perni di fissaggio.

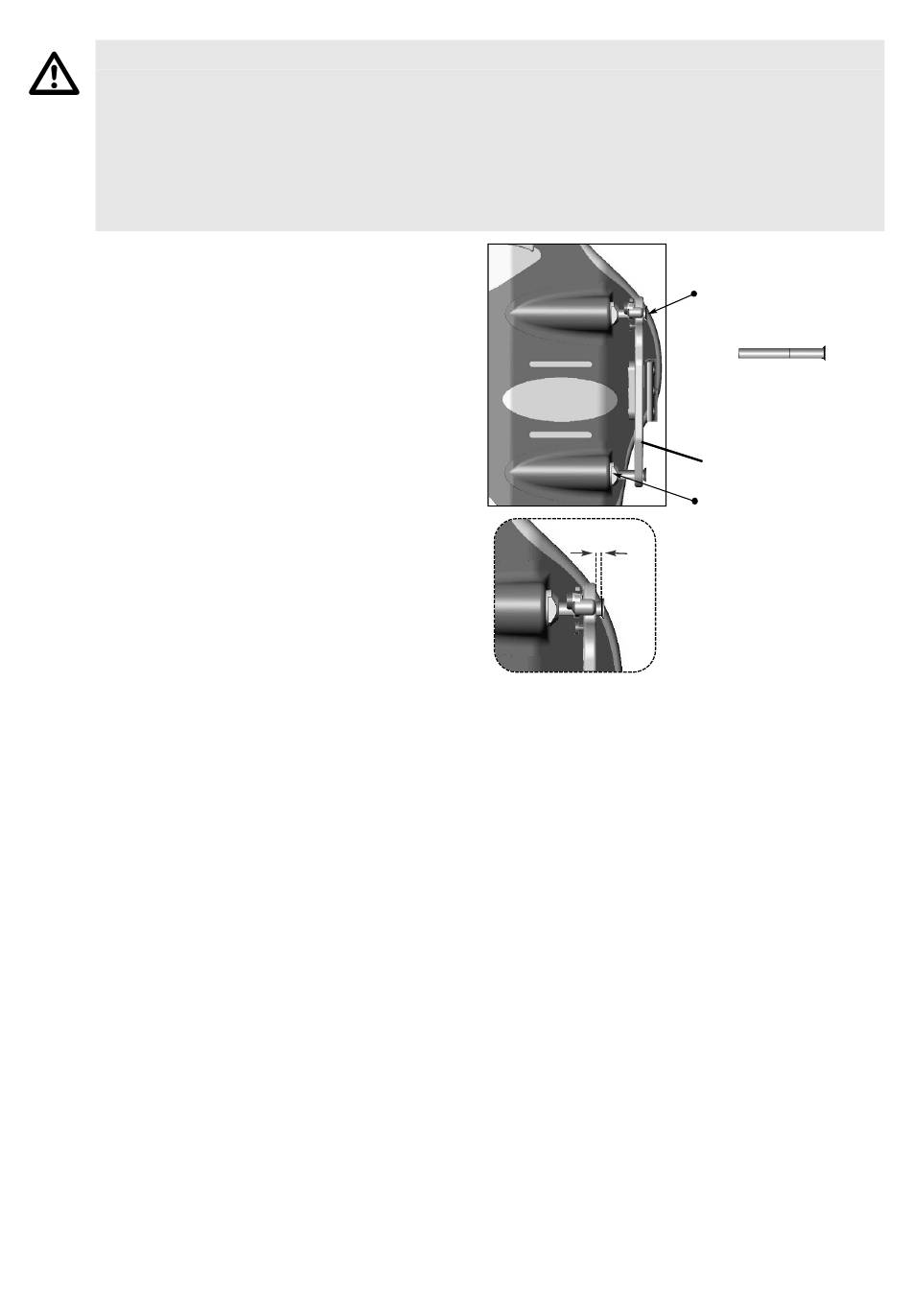

1. Con lo schienale fissato in posizione sulla
carrozzina, determinare la regolazione richiesta
per ogni perno di fissaggio (vedere figura).
2. Rimuovere lo schienale dalla carrozzina e
utilizzare una chiave fissa per allentare il dado
della flangia su ogni perno che richiede la
regolazione. Se necessario, sostituire i perni di
fissaggio standard con dei perni di fissaggio
lunghi.
3. Regolare la profondità del perno di fissaggio (in
senso orario per accorciare, e in senso
antiorario per allungare) in modo che ci sia una
distanza minima di 1/8 di pollice (3mm) tra la
sommità del perno e la piastra di fissaggio.
4. Serrare nuovamente ciascun dado della flangia
per fissare i perni in posizione.
Invacare® Matrx® PB Elite
Scocca dello
schienale
78
Perno di
fissaggio standard
(opzionale)
Perno di fissaggio
lungo
Piastra di fissaggio
Dado della flangia
spazio minimo di 1/8 di
pollice (3 mm)
Codice prodotto 1176089
