*Sådan flytter du en monteringsplade/rørklemme
til den yderste position:
1. Tag monteringspladen af rørklemmen (3
skruer).
2. Drej rørklemmen 180°, og fastgør den på
monteringspladen igen.
3. Montér rørklemmen som vist i fig. B.
Tilpasning af størrelsen på det bagerste rør
På nogle kørestole kan der være en ujævn overgang langs det bagerste rygrør, hvor der er indsat

et rør med en mindre diameter i et rør med en større diameter. Hvis rørklemmerne skal
monteres lige på denne overgang, kan plastikindsatserne skæres over i to halve, så klemmen kan
fastgøres sikkert på de bagerste rygrør (se fig. B).
På kørestole med korte rygrør kan det være nødvendigt at montere Matrx PB-rørerstatninger
(PBCRer). PBCR'erne skal erstatte eksisterende skubbehåndtag eller rørforlængerdele'
standardrør på 25
mulighed for en korrekt montering af Invacare Matrx Elite. Erstatningsrør kan bestilles hos Motion
Concepts via Invacare (artikelnr. TRX2810).
• Bagerste rygrør på 25 mm - rørklemmerne
monteres uden plastikindsatser.
• Bagerste rygrør på 22 mm - kræver
plastikindsatser på 22 mm (medfølger).
• Bagerste rygrør på 19 mm - kræver
plastikindsatser på 19 mm.
Invacare® Matrx® PB Elite
. Rørklemmerne kan
mm
90
Kørestolens front
A
Monteringspladen i den
allerbagerste
ryglænsposition
(maks. sædedybde)
monteres direkte på erstatningsrørene for at give
A
Plastikindsats
B

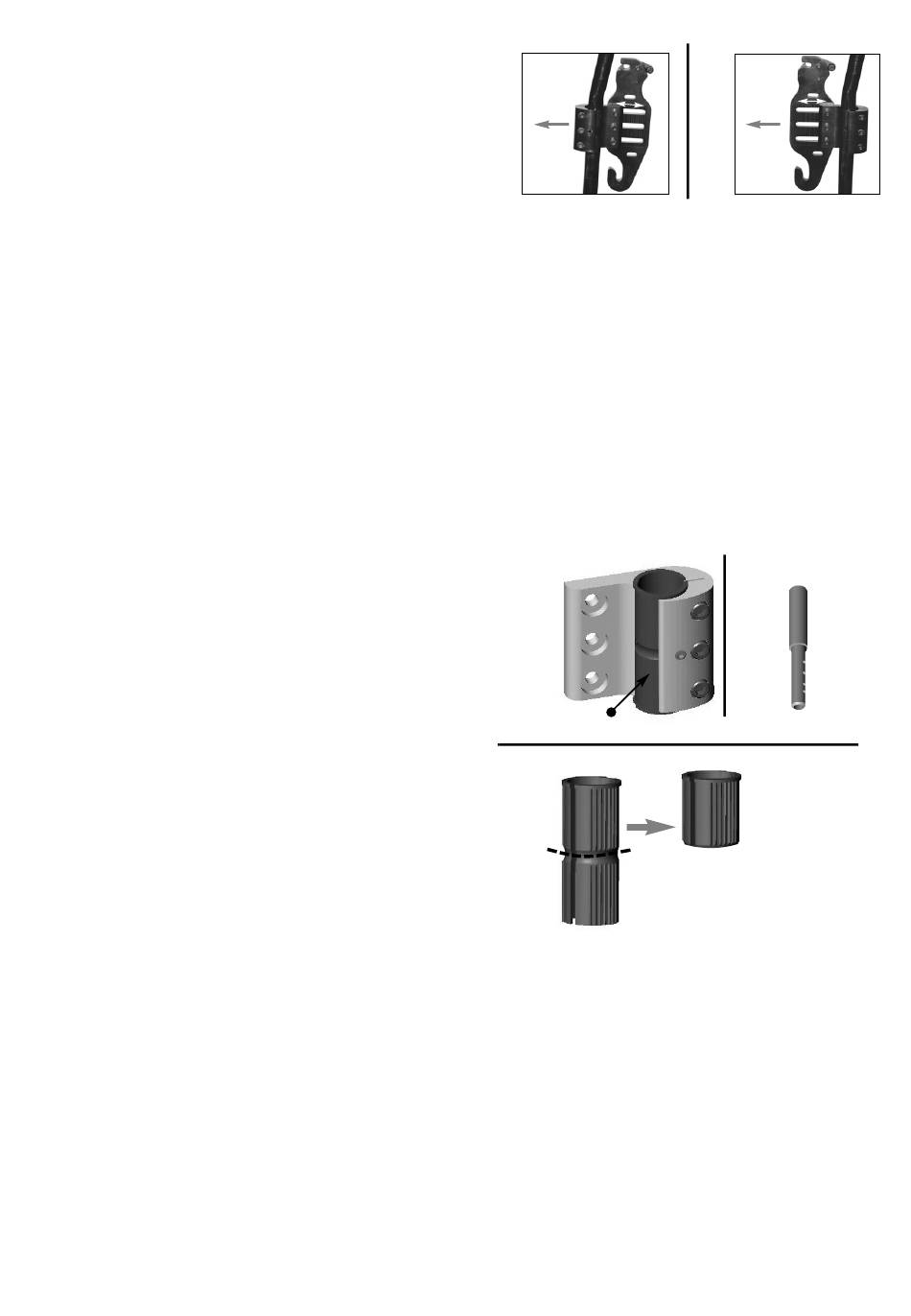

Plastikindsatsen kan skæres
fastgøres på det sted, hvor
Kørestolens front
B
Monteringspladen i
den allerforreste
ryglænsposition
på
PBCR
over, hvis rørklemmen
to rør med forskellige
diametre er samlet.
Artikelnr. 1176089
