Atramos montavimas

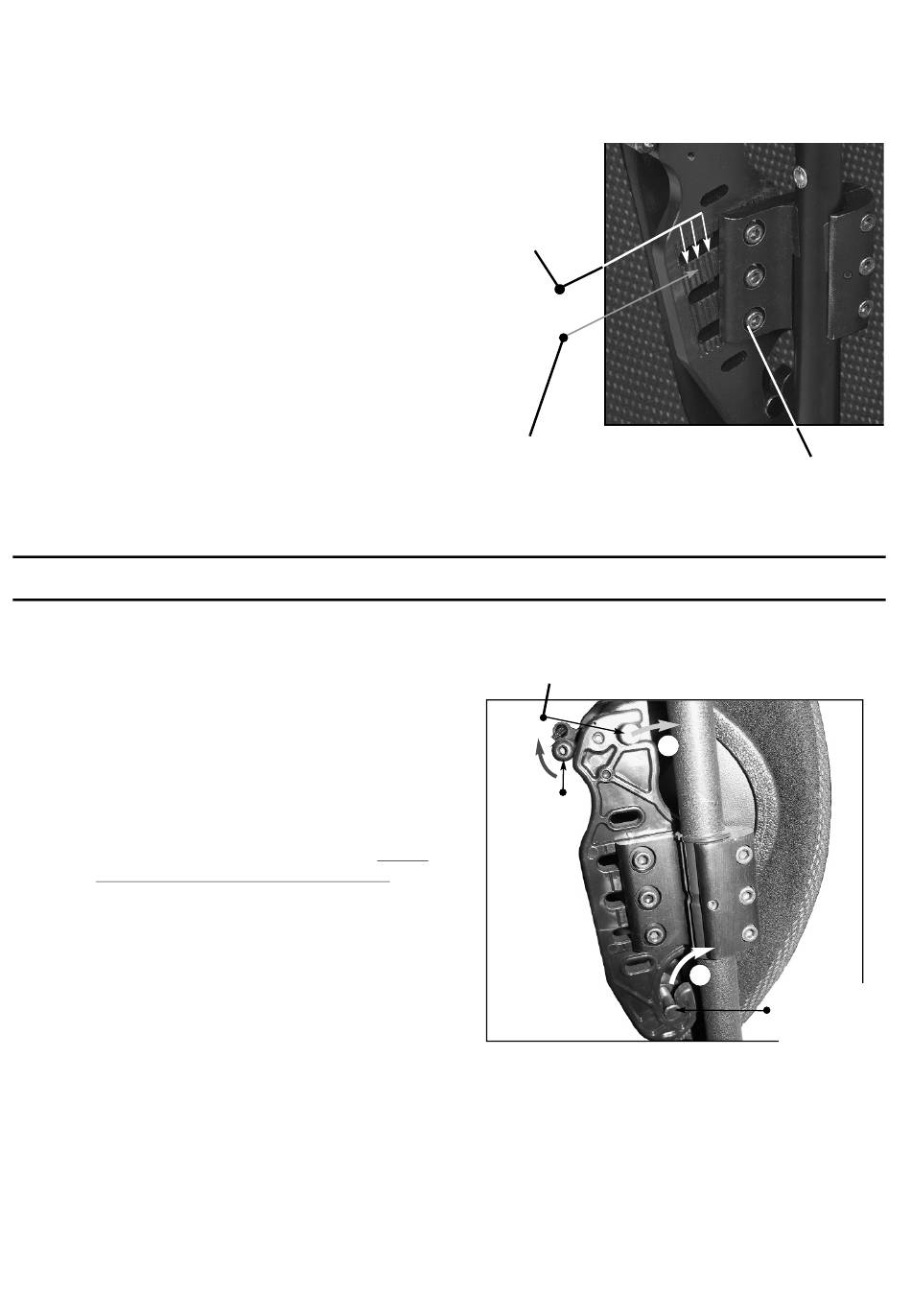

1. Patikrinkite, kad atramos bendrasis pritaikymas ir išlygiavimas būtų tinkamas (prireikus
pareguliuokite).
2. Pritvirtinkite strypų spaustukų varžtus ant atramos strypų ir priveržkite varžtus, kad montavimo
plokštelės nesisuktų ir nenuslystų.
3. Kad būtų galima tiksliausiai nustatyti optimalų gylį
ir atlošimo kampą, asmenį reikia pasodinti į
vežimėlį. Sėdėdami atlaisvinkite gylio / atlošo
varžtus ant montavimo plokštelių ir nustatykite
norimą atramos gylį ir atlošo kampą. Vėl
priveržkite visus varžtus ir užfiksuokite atramą
padėtyje.
 Įsitikinkite, kad kairės ir dešinės
montavimo plokštelės atramos gylis /
atlošimas yra simetriškas*.
Vertikalios linijos ant montavimo
plokštelių yra naudojamos kaip
nuorodos, skirtos padėti sumontuoti
plokšteles simetriškai (žr. pav.). Kadangi
prireikus atramą galima sumontuoti
pasuktą (atloštą), ji ne visada bus
montuojama lygiagrečiai šioms
vertikalioms linijoms.
4 Naudojimas
4.1 Nugaros atlošo atjungimas nuo vežimėlio
1. Atlikite vieną iš šių veiksmų.
• Be laido atjungimo mechanizmo – vienu
metu pakelkite atjungimo svirtis (kairę ir
dešinę), taip atfiksuodami skląsčio
mechanizmą, ir ištraukite viršutinius
kaiščius iš montavimo plokštelių. Žr.
pav.
• Su laido atjungimo mechanizmu –
pakelkite laidą aukštyn, atfiksuodami /
atidarydami atjungimo svirtis. Žr. Laido
atleidimo viena ranka mechanizmas
162 psl..
2. Pakelkite visą atlošą aukštyn, patraukite į save,
atjunkite apatinius kaiščius iš montavimo
plokštelių apatinių angų.
Dalies Nr. 1176089
Nuorodinės
linijos
*Naudokite nuorodines linijas
norėdami simetriškai pareguliuoti
kairiąją ir dešiniąją montavimo
plokšteles.
Viršutinis montavimo kaištis
Atjungimo
svirtis
161
„Invacare® Matrx® PB Elite"
Gylio / atlenkimo
varžtai
1
2
Apatinis
montavimo
kaištis
.
