*Per riconfigurare una piastra di
fissaggio/morsetto del tubo più in avanti possibile:
1. Sganciare la piastra di fissaggio dal morsetto del
tubo (3 viti);
2. Ruotare il morsetto del tubo di 180° e rifissarlo
alla piastra di fissaggio;
3. Installare il morsetto del tubo, come illustrato
nell'immagine B.
Misura dei tubi per una scocca schienale montata correttamente
 Su alcune carrozzine, i tubi dello schienale possono essere di diametro diverso (per esempio
possono essere presenti dei telescopici: tubo di diametro maggiore con tubo di diametro
inferiore). Se i morsetti dei tubi devono essere montati nel punto di giuntura tra i due tubi, gli
inserti in plastica possono essere tagliati a metà per consentire al morsetto di fissarsi in modo
saldo sul tubo dello schienale (vedere immagine B).
Per le carrozzine con tubi dello schienale corti, potrebbe essere necessario installare dei tubi
sostitutivi Matrx PB (PBCR - PB Cane Replacements). I PBCR sono progettati per sostituire le
maniglie di spinta esistenti o le estensioni dei tubi
(25 ). I morsetti dei tubi possono essere
mm
schienale al fine di consentire una corretta installazione di Invacare Matrx Elite. I tubi sostitutivi
sono disponibili a richiesta (codice prodotto TRX2810).
• Tubo dello schienale da 1 pollice (25 mm) - I
morsetti dei tubi vengono installati senza
inserti in plastica.
• Tubo dello schienale da 7/8 di pollice (22
mm) - Richiede inserti in plastica da 7/8 di
pollice (in dotazione).
• Tubo dello schienale da 3/4 di pollice (19
mm) - Richiede inserti in plastica da 3/4 di
pollice (19 mm).
Codice prodotto 1176089
Lato anteriore della
carrozzina
A
Piastra di fissaggio dello
schienale in posizione
arretrata (massima
profondità del sedile)
su tubi dello schienale standard da 1 pollice
montati direttamente sui tubi sostitutivi dello
A

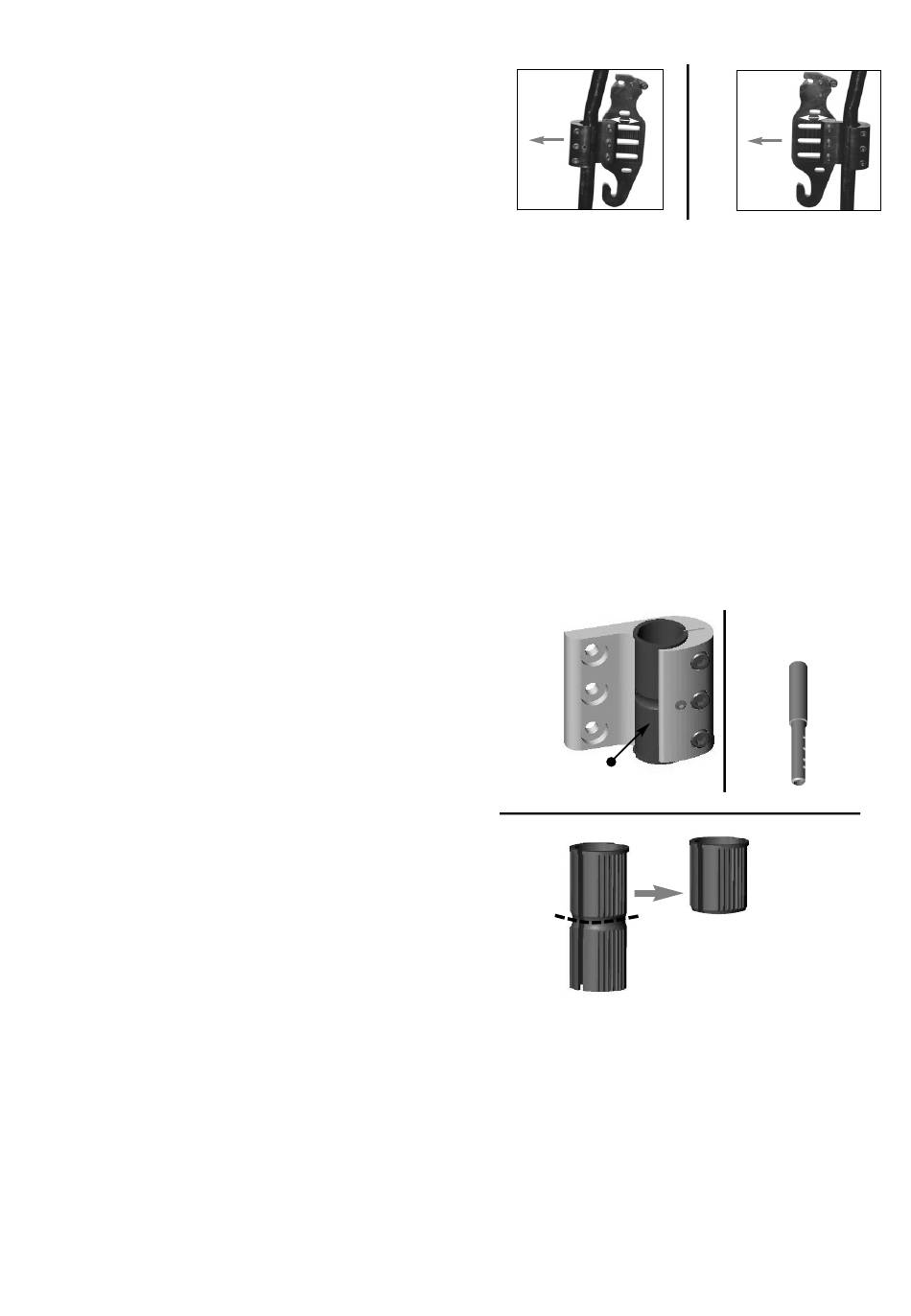

Inserto in plastica
B
75
Lato anteriore della
carrozzina
B
Piastra di fissaggio
dello schienale in
posizione avanzata
PBCR
L'inserto in plastica può
essere tagliato se il
morsetto deve essere
posizionato nel punto di
giuntura dei tubi di
diametro diverso.
