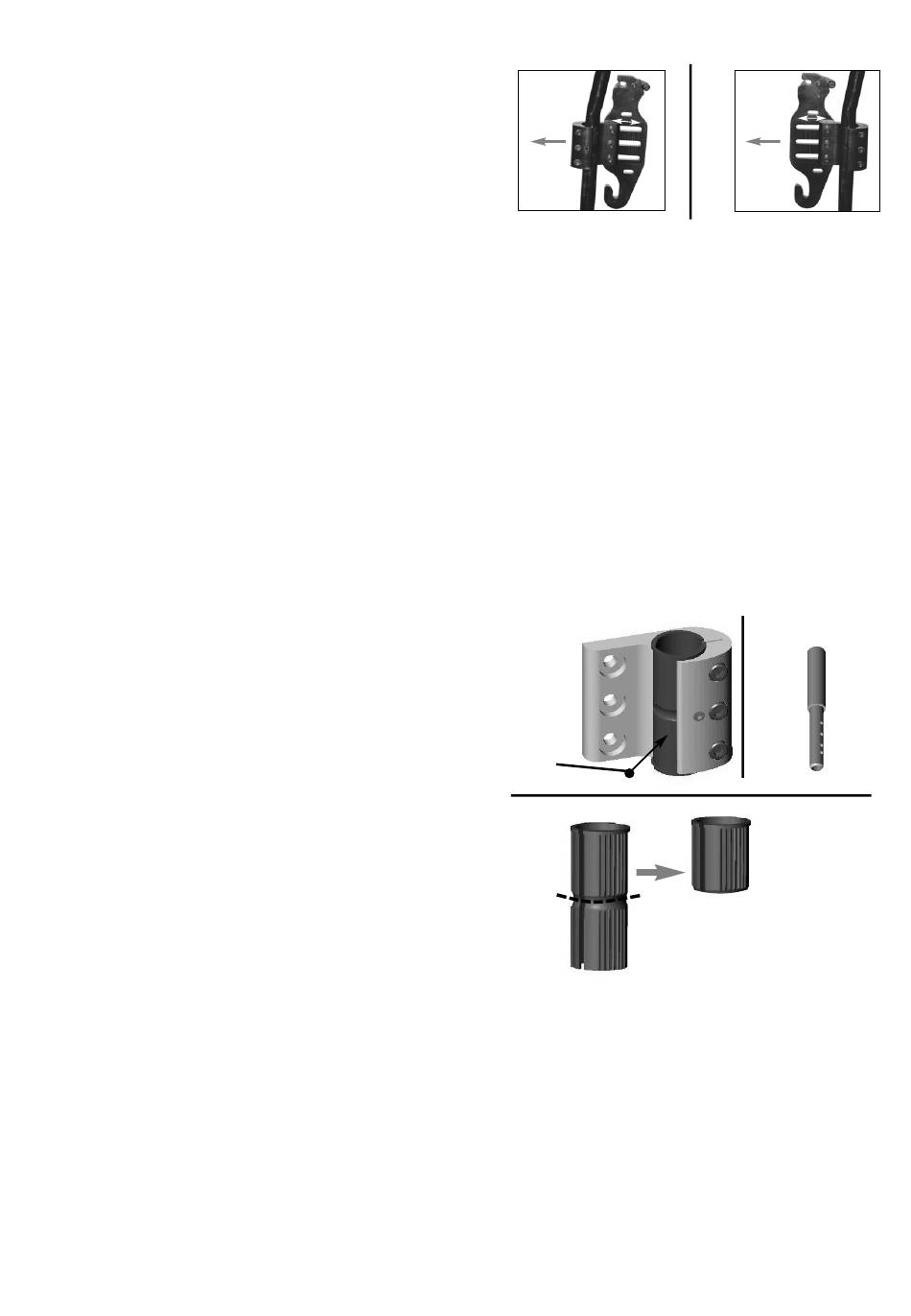

*Para cambiar la configuración de una placa de
montaje o una abrazadera de montante y
establecerla en su posición más adelantada:
1. Desmonte la placa de montante de la abrazadera
del mástil (3 tornillos).
2. Gire la abrazadera del montante 180° y vuelva a
fijarla en la placa de montaje.
3. Instale la abrazadera del montante tal y como se
muestra en la ilustración B.
Ajustar el tamaño del montante del respaldo
 En algunas sillas de ruedas, los tubos traseros pueden presentar una junta desigual allí donde un
tubo de diámetro más pequeño se inserta en un tubo de diámetro mayor. Si las abrazaderas del
montante tienen que instalarse sobre dicha junta, los encajes de plástico pueden cortarse por la
mitad para que la abrazadera pueda ajustarse convenientemente a los tubos traseros (ver
ilustración B).
En las sillas de ruedas con montantes traseros cortos, puede ser necesario instalar montantes
adicionales de repuesto Matrx PB (PBCR). Los PBCR están diseñados para sustituir a las
empuñaduras o extensiones de montantes existentes de los tubos traseros
(1 pulgada).
montantes traseros adicionales para permitir la correcta instalación de Matrx Elite. Los montantes
adicionales están disponibles (código : TRX2810).
• montante trasero de 25mm (1 pulgada): las
abrazaderas del montante se instalan sin
encaje de plástico.
• montante trasero de 22mm (7/8 pulgada):
requiere encajes de plástico de 22mm (7/8
pulgada) (incluido).
• montante trasero de 19mm (3/4 pulgada):
requiere encajes de plástico de 19mm (3/4
pulgada).
Nº de referencia 1176089
Las abrazaderas del montante pueden instalarse directamente en los accesorios de
Parte delantera de la
silla de ruedas
A
Placa de montaje con el
respaldo en su posición
más retrasada (máxima
profundidad del asiento)
A
Encaje de
plástico
B
47
Parte delantera de la
silla de ruedas
B
Placa de montaje
con el respaldo en su
posición más
adelantada
estándar de 25
PBCR
El encaje de plástico puede
cortarse si la abrazadera del
montante debe fijarse en la
junta de dos tubos con
diámetros diferentes.
Invacare® Matrx® PB Elite
mm
