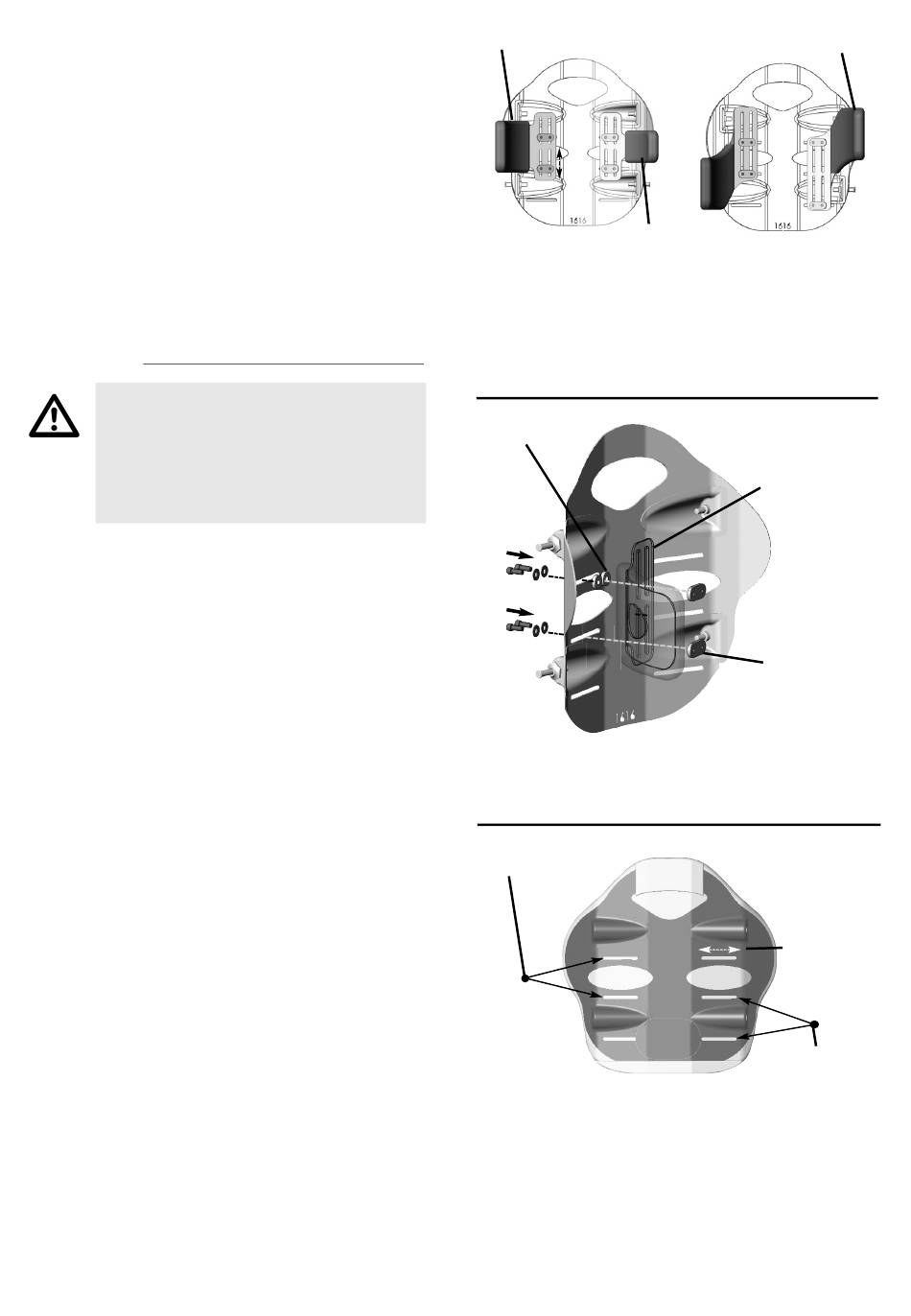

4.2 Seitliche Auflagen (optional)
Von Motion Concepts werden seitliche Polster
(Pelotten) als eine Option für zusätzliche seitliche
Auflagen angeboten. Diese seitlichen Polster sind
in kleinen, großen und in Versatz-Ausführungen
verfügbar (siehe Abbildung). Montagelöcher in der
Rückenschale und in den Winkeln für die
seitlichen Auflagen ermöglichen sowohl eine
vertikale als auch eine seitliche Anpassung.
Zugunsten eines erweiterten Anpassungsbereichs
ist die Rückenschale mit oberen und unteren
Montagelöchern ausgestattet. Die seitlichen
Auflagen können individuell angepasst werden,
indem die seitlichen Elemente vorsichtig in die für
den Benutzer gewünschte Position gebracht
werden*. Siehe Montieren der seitlichen Auflagen.
WARNUNG
* Um beste Ergebnisse zu erzielen und
Schäden vorzubeugen, müssen die
seitlichen Auflagen vor der
Positionsanpassung von der
Rückenschale entfernt werden.
Montieren der seitlichen Auflagen
1. Ziehen Sie den unteren Teil der Abdeckung
nach oben (lösen Sie die Klettverschlüsse), um
die Löcher und die Kanäle in der Rückenschale
freizulegen.
2. Legen Sie die gewünschte Montagehöhe und -
ausrichtung für die seitlichen Polster fest (obere
oder untere Lochposition).
3. Falls erforderlich können Sie die seitliche(n)
Auflage(n) vorsichtig in die gewünschte Position
biegen (vor der Montage).
4. Verwenden Sie die mitgelieferten Teile, um die
seitlichen Auflagen lose an der Rückenschale zu
befestigen.
 Die mitgelieferten Teile können je
nach gewünschter Ausrichtung an der
Rückenschale montiert werden,
(dabei können die Gegenstücke innen
oder außen an der Rückenschale
positioniert sein). Die
Standardmontageausrichtung ist
rechts dargestellt.
5. Bringen Sie mithilfe der Löcher in der
Rückenschale und mithilfe der Löcher im Winkel
für die seitliche Auflage die seitlichen Elemente in
die gewünschte Position. Sichern Sie die
seitlichen Auflagen in ihrer jeweiligen Position.
6. Bringen Sie die hintere Abdeckung mithilfe der
Klettverschlüsse wieder an.
Invacare® Matrx® PB Elite
Standardseitenelement (groß)
Standardseitenelement (klein)
 Elemente für den seitlichen Versatz
können in beliebiger Ausrichtung an
der Rückenschale montiert werden
(wie abgebildet), um eine erweiterte
Unterstützung zu erreichen.
Abstandshalter
 Abstandshalter sind nur dann
erforderlich, wenn das obere Loch
der Rückenschale verwendet wird.
Obere
Montagelöcher
 Untere Montagelöcher stehen bei 26
oder 31 cm hohen Rückenteilen des
Invacare Matrx Elite nicht zur
Verfügung.
38
Seitlicher Versatz
Vorderseite
Winkel für
seitliche Auflage
Gegenstück
Rückseite
76 mm
Untere
Montagelöcher
