* Andere Anbringung einer
Befestigungsplatte/Klemme für die vorderste
Ausrichtung:
1. Lösen Sie die Befestigungsplatte von der
Klemme für das Gestänge (3 Schrauben).
2. Drehen Sie die Klemme um 180°, und
montieren Sie sie wieder an der
Befestigungsplatte.
3. Montieren Sie die Klemmen am Gestänge
gemäß Abbildung B.
Anpassung der Größe des hinteren Gestänges
An einigen Rollstühlen kann es einen unebenen Übergang zwischen einer Stange mit einem

geringeren Durchmesser und einer Stange mit einem größeren Durchmesser geben. Wenn die
Klemmen für das Gestänge über diesem Übergang montiert werden müssen, können die
Plastikeinsätze halbiert werden, damit die Klemme fest am Gestänge montiert werden kann (siehe
Abbildung B).
Bei Rollstühlen mit kurzem Gestänge kann es erforderlich sein, Matrx PB-Ersatzgestänge (PBCR)
zu montieren. Die PBCRs ersetzen die Schiebegriffe oder Verlängerungen eines hinteren
Standard-Gestänges (25
Ersatzgestänge
Ersatzgestänge von Motion Concepts ist auf Anfrage verfügbar (Teile-Nr. TRX2810).
• Hinteres Gestänge, 25 mm – Klemmen
werden ohne Plastikeinsatz montiert.
• Hinteres Gestänge, 22 mm – Plastikeinsatz,
22 mm, erforderlich (enthalten)
• Hinteres Gestänge, 19 mm – Plastikeinsatz,
19 mm, erforderlich
Teilenummer 1176089
). Die Klemmen für das Gestänge können direkt auf dem
mm
montiert werden, um anschließend den Invacare Matrx Elite sicher zu befestigen.

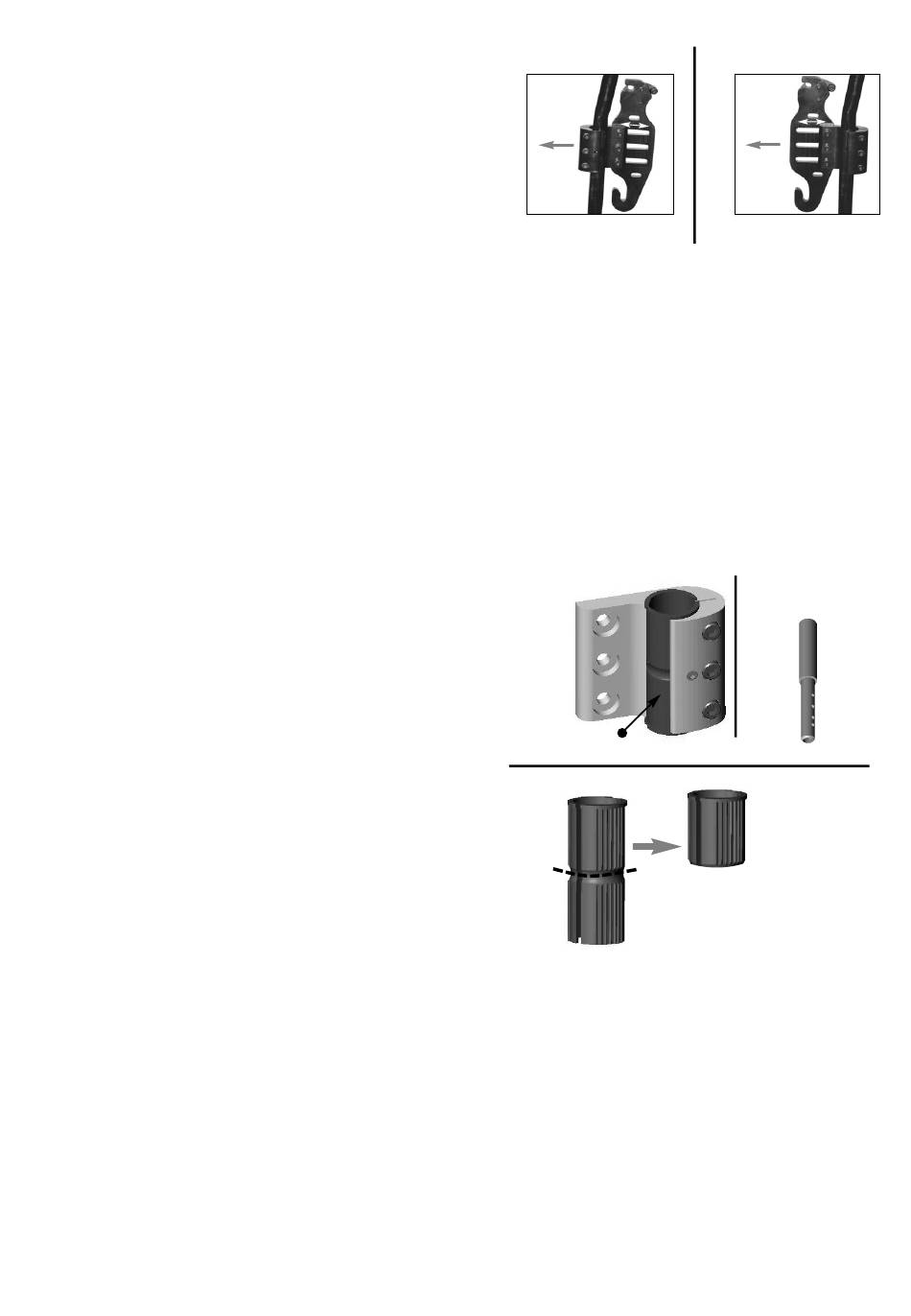

Vorderseite des
Rollstuhls
A
Befestigungsplatte in
hinterster Rückenstellung
(maximale Sitztiefe)
A
Plastikeinsatz
B
33
Vorderseite des
Rollstuhls
B
Befestigungsplatte in
vorderster
Rückenstellung
PBCR
Der Plastikeinsatz kann
halbiert werden, wenn die
Klemme am Übergang zweier
Stangen mit
unterschiedlichem
Durchmesser montiert
werden soll.
