Ajuste do pino de fixação
PRECAUÇÃO
Uma configuração incorrecta dos pinos pode causar danos ao encosto e/ou às placas de fixação.
Assegure que há espaço suficiente entre as placas de fixação e os pinos de fixação (recomenda-se
uma lacuna mínima de 3 mm (1/8 pol.)).
Assegure que as porcas salientes estão completamente apertadas; se não o fizer podem ocorrer
danos/fracturas no painel posterior.
Assegure que os pinos não giram quando apertar as porcas salientes. NUNCA utilize Loctite® nas
ferragens dos pinos de fixação.

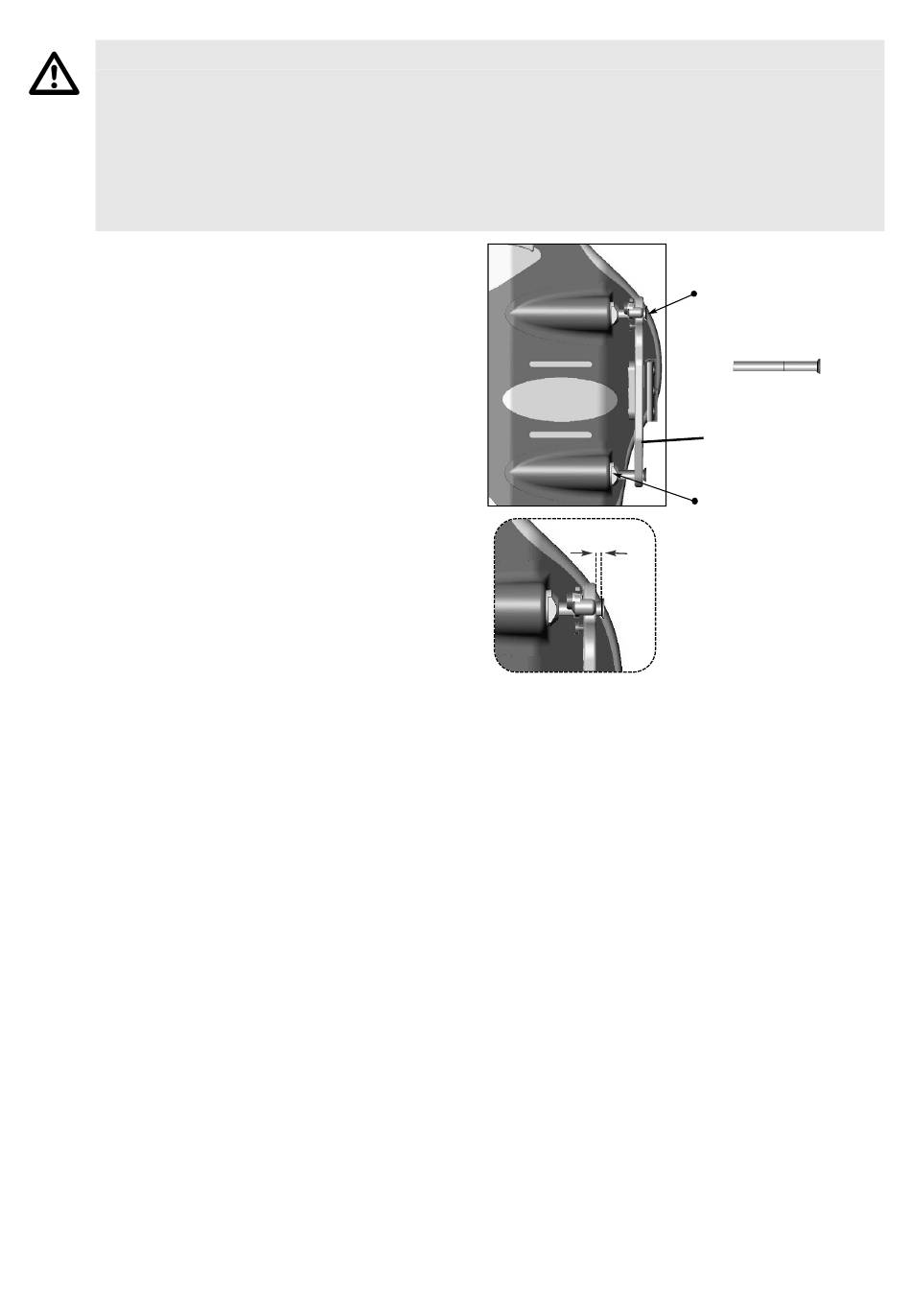

1. Com o encosto fixo na cadeira de rodas,
determine o grau de ajuste necessário para cada
pino de fixação (ver a figura).
2. Retire o encosto da cadeira de rodas e utilize
uma chave para desapertar a porca saliente em
cada pino que requerer ajuste. Se necessário,
substitua os pinos de fixação estandardizados
por pinos de fixação longos.
3. Ajuste a profundidade do pino de fixação (no
sentido dos ponteiros do relógio para
diminuir/no sentido oposto para aumentar) de
forma que exista um espaço mínimo de 3 mm
(1/8 pol.) entre o topo do pino e a placa de
fixação.
4. Volte a apertar todas as porcas salientes para
fixar os pinos.
Invacare® Matrx® PB Elite
Painel posterior
64
Pino de fixação
estandardizado
(opcional)
Pino de fixação longo
Placa de fixação
Porca saliente
Espaço mínimo de 3 mm
(1/8 pol.)
Peça N.º 1176089
