*Para reconfigurar uma placa de fixação/grampo
de barra na orientação mais frontal:
1. Desaperte placa de fixação do grampo de barra
(3 parafusos);
2. Gire o grampo de barra 180º e volte a fixá-lo na
placa de fixação;
3. Instale o grampo de barra tal como ilustrado na
imagem B.
Ajustar o tamanho da barra posterior
 Em algumas cadeiras de rodas, pode haver uma bainha irregular paralelamente às colunas
posteriores onde está inserido um tubo de curto diâmetro num tubo de maior diâmetro. Se os
grampos de barra tiverem de ser montados sobre esta bainha, os encaixes de plástico podem ser
cortados ao meio para permitir que o grampo fique fixado correctamente às colunas posteriores
(ver a imagem B).
Para cadeiras de rodas com barras posteriores curtas, pode ser necessário instalar os Substitutos
de barra Matrx PB (PBCR). Os PBCR foram concebidos para substituir pegas de empurrar
existentes ou extensões de barra
pol.). Os grampos de barras podem ser
substituição de forma a permitir uma instalação correcta do Invacare Matrx Elite. Os substitutos
de barras estão disponíveis através da Motion Concepts (número de peça TRX2810).
• Barra posterior de 25 mm (1 pol.) - Os
grampos de barra são instalados sem
encaixes de plástico.
• Barra posterior de 22 mm (7/8 pol.) - Requer
encaixes de plástico de 22 mm (7/8 pol.)
(facultado).
• Barra posterior de 19 mm (3/4 pol.) - Requer
encaixes de plástico de 19 mm (3/4 pol.).
Peça N.º 1176089
Parte da frente da
cadeira de rodas
A

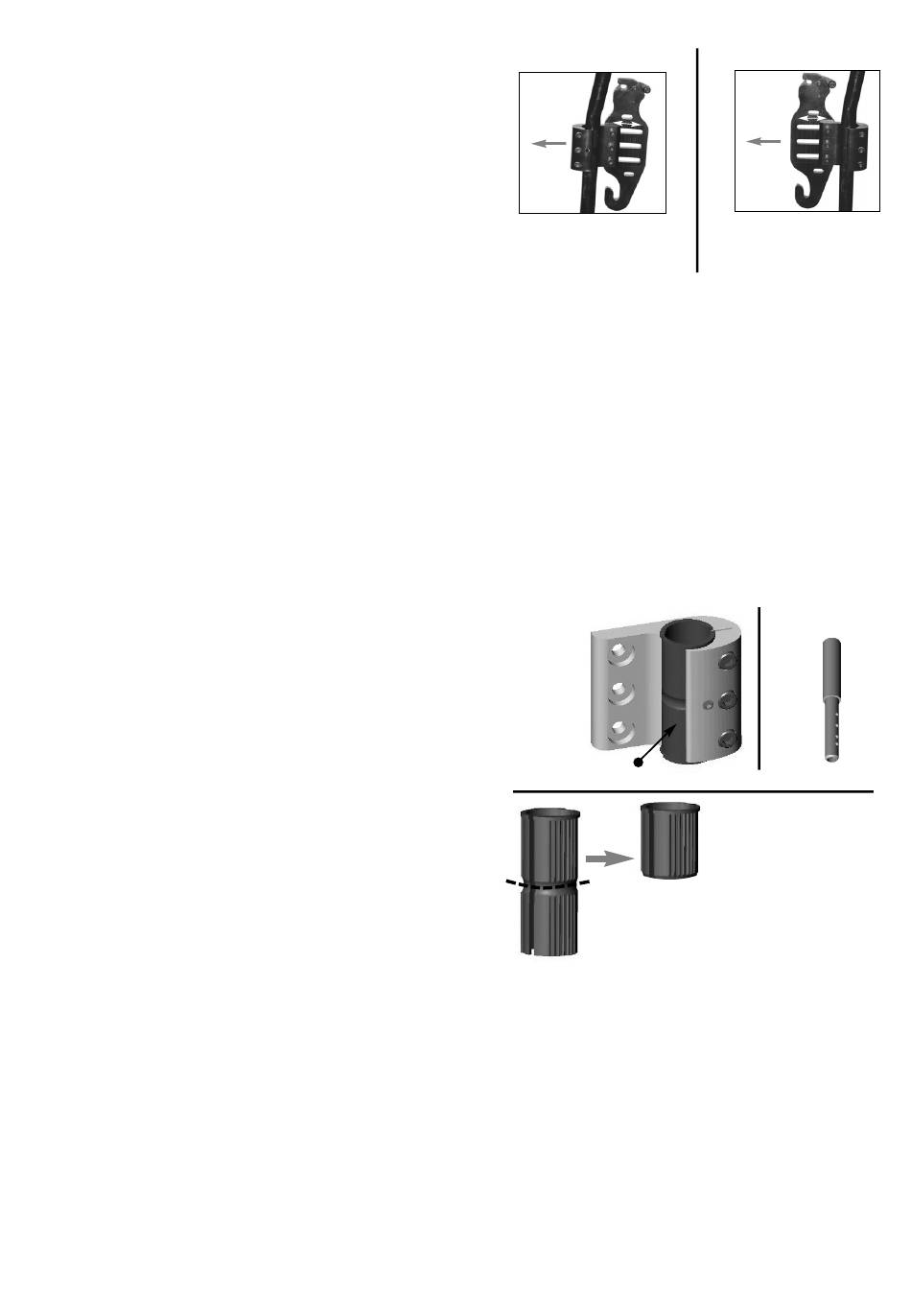

Placa de fixação na posição
de encosto mais recuada
(profundidade do assento
maximizada)
em colunas posteriores estandardizadas de 25
fixados directamente sobre as barras posteriores de
A
Encaixe de plástico
B
61
Parte da frente da
cadeira de rodas
B
Placa de fixação na
posição de encosto
mais frontal
O encaixe de plástico pode ser
cortado se o grampo da barra estiver
fixado na junção de duas colunas
posteriores de diferentes diâmetros.
Invacare® Matrx® PB Elite
(1
mm
PBCR
