Kiinnitystapin säätäminen
HUOMIO
Tapin vääränlainen asennus voi vahingoittaa selkänojan tukea ja/tai kiinnityslevyjä. Varmista, että
jätät riittävästi tilaa kiinnityslevyjen ja kiinnitystappien väliin (väh. 1/8 tuuman (3 mm:n) väliä
suositellaan).
Varmista, että laippamutterit on kiristetty kunnolla. Mikäli näin ei ole, selkänojan tuki saattaa
vahingoittua/haljeta
Varmista, etteivät tapit pyöri kiristäessäsi laippamuttereita. ÄLÄ KOSKAAN käytä Loctite®-
ainetta kiinnitystappiin.

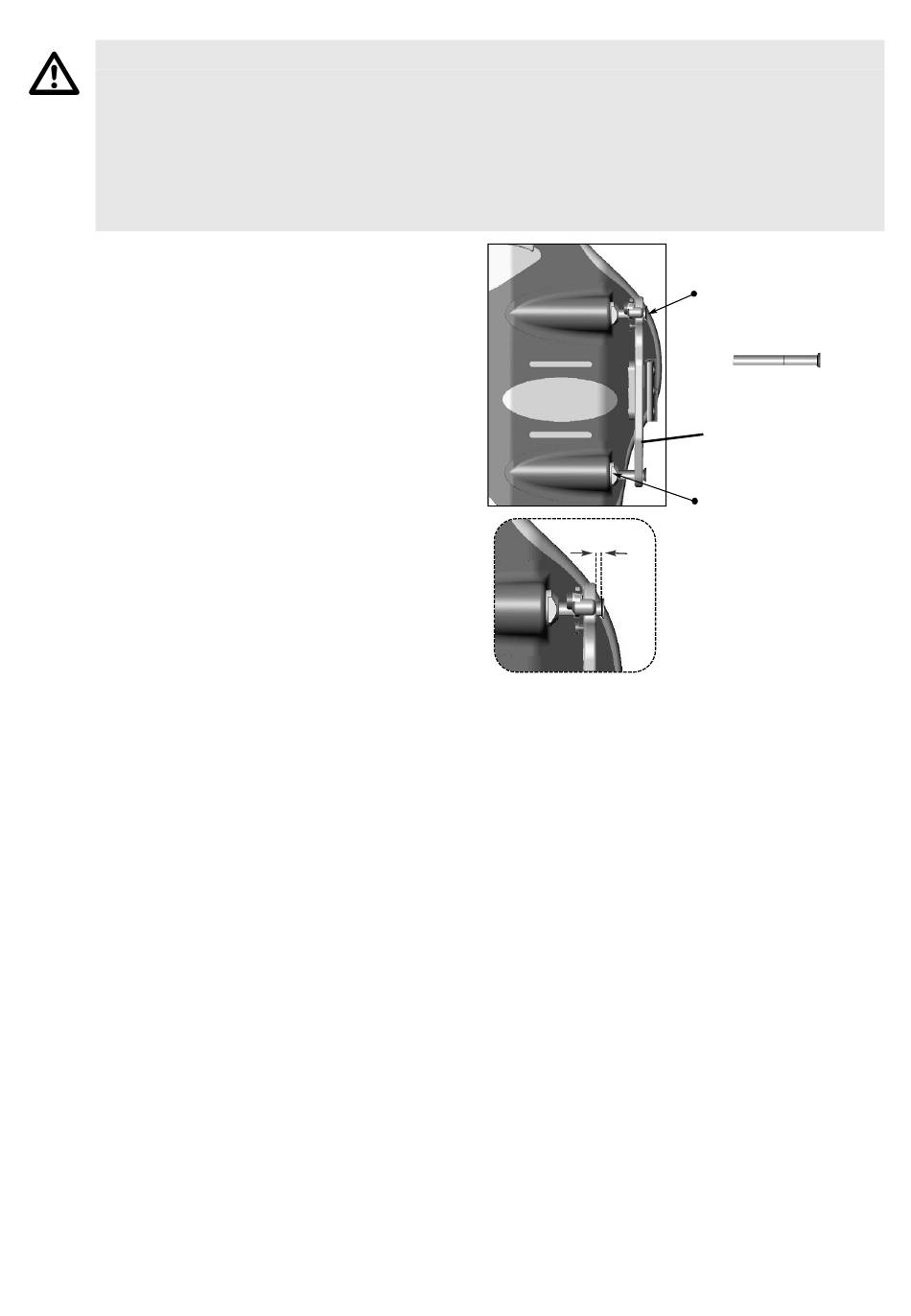

1. Kun pyörätuolin selkänoja on kiinnitetty
paikalleen, määritä jokaisen kiinnitystapin
vaatima säätömäärä (katso kuva).
2. Irrota pyörätuolin selkänoja ja löysää jokaisen
tapin laippamutteri ruuviavaimella, jos niitä täytyy
säätää. Vaihda tarvittaessa standardimalliset
kiinnitystapit pitkiin kiinnitystappeihin.
3. Säädä kiinnitystapin syvyyttä (myötäpäivään
lyhentämistä / vastapäivään pidentämistä varten)
niin, että saat minimivälin 1/8 tuumaa (3 mm)
tapin yläosan ja kiinnityslevyn välille.
4. Kiristä kaikki laippamutterit, jotta tapit
kiinnittyvät paikalleen.
Osanro 1176089
Selkänojan tuki
121
Vakiomallinen
kiinnitystappi
(lisävaruste)
Pitkä kiinnitystappi
Kiinnityslevy
Laippamutteri
1/8 tuuman (3 mm:n)
väh.ero
Invacare® Matrx® PB Elite
