3.4 Montaggio di Invacare Matrx Elite
Montaggio delle piastre di fissaggio
ATTENZIONE
La viteria per l'installazione fornita è ad
alta resistenza e testata per durare a
lungo. NON sostituire la viteria. Usare
solo la viteria fornita.
1. Rimuovere il tessuto di rivestimento dello
schienale della carrozzina (se presente).
2. Stabilire la configurazione desiderata delle
piastre di fissaggio per l'utilizzatore. Fare
riferimento a Prima dell'installazione a pagina 74.
3. Allentare le viti dei morsetti dei tubi (x3) e
installare senza serrare il morsetto del tubo (con
staffa di fissaggio) su ogni montante dello
schienale. (Installare gli inserti in plastica, se
necessario).
4. Partendo da un lato, posizionare il morsetto del
tubo all'altezza desiderata sul montante dello
schienale e serrare sufficientemente le viti dei
morsetti per tenerli in posizione. I morsetti e le
viti del kit saranno completamente serrati dopo
l'installazione dello schienale e dopo tutte le
eventuali regolazioni.
5. Da un punto fisso sulla carrozzina (per esempio
telaio del sedile) misurare l'altezza esatta del
gruppo morsetto/tubo installato, e installare il
secondo morsetto del tubo alla stessa altezza sul
montante opposto dello schienale - vedere
immagine A a pagina 76. Assicurarsi che i
morsetti dei tubi/piastre di fissaggio siano
montati gli uni paralleli agli altri.
 Ulteriori fessure di regolazione
superiori e inferiori sono fornite sulla
piastra di fissaggio per consentire di
alternare le altezze di fissaggio, in caso si
incontrino degli ostacoli. L'utilizzo di
queste fessure aumenta o diminuisce
l'altezza dello schienale di 7/8 di pollice
(22 ). Queste fessure alternate
mm
limitano la gamma di profondità e/o la
regolazione dell'angolo di reclinazione
disponibili.
6. Per montare Invacare Matrx Elite sulle piastre di
fissaggio:
A. Far scorrere i perni di fissaggio inferiori
nelle fessure di aggancio al fondo di ogni
piastra di fissaggio (vedere immagine B).
B. Con i perni inferiori in posizione,
bloccare i perni di fissaggio superiori
fino ad udirne lo scatto nel meccanismo
di chiusura in alto sulle piastre di
fissaggio.
Invacare® Matrx® PB Elite

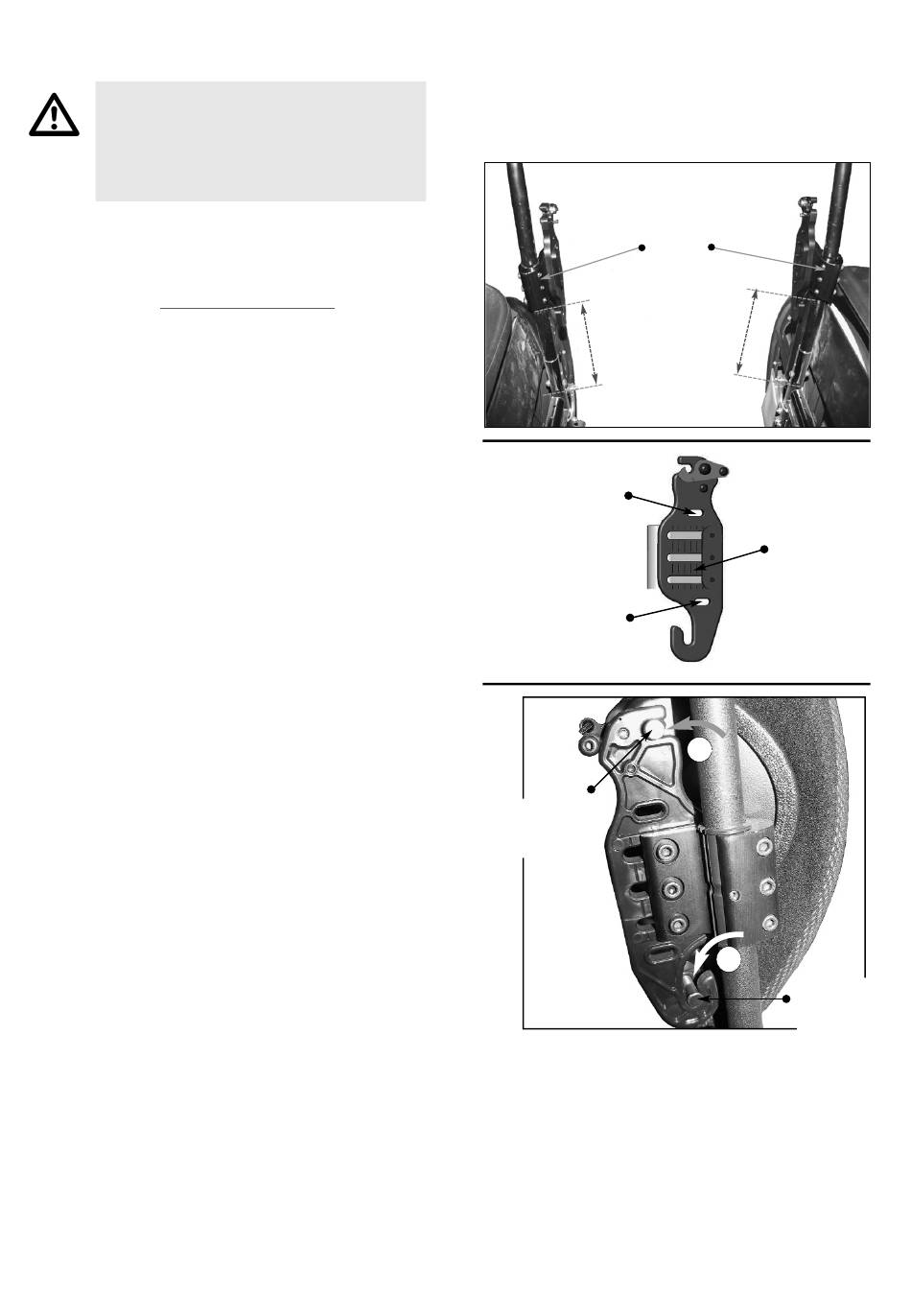

A
Vista frontale della carrozzina
con lo schienale rimosso
Installare i morsetti dei
tubi ad altezze uguali e
parallele l'una all'altra.
Fessura di
regolazione
superiore
Fessura di
regolazione
inferiore
B
Perno di
fissaggio
superiore
76
Morsetti
dei tubi
Piastra di
fissaggio
2
1
Perno di
fissaggio
inferiore
Codice prodotto 1176089
