12.2. Séparation du réseau
12.2.1. Séparation du réseau avec raccordement électrique KP/KPH et KES
Retirer le connecteur :
Placer le connecteur :
SARVEx16.2 Bloc de commande : électronique (MWG)
Au plus tard tous les 3 ans
Vérifier l'efficacité de la protection moteur. Se référer au chapitre <Protection
moteur (surveillance thermique)>.
Si l'appareil doit être désaccouplé, pour entretien par exemple, la séparation du
réseau peut être faite sans nécessité de décâblage à la connexion électrique.
Inflammation des atmosphères potentiellement explosibles par étincelles.
Risque d'entraîner la mort ou des blessures graves.
S'assurer de l'absence de gaz et de tension avant l'ouverture de l'enceinte an-
tidéflagrant.
Veuillez patienter minimum 30 secondes après la coupure de la tension. Ouvrir
l'appareil après la période d'attente.
Prendre soin de ne pas endommager le capot ainsi que toutes parties du carter.
Les plans de joint ne doivent pas être détériorés ou salis.
Eviter tout coincement du capot lors du montage.

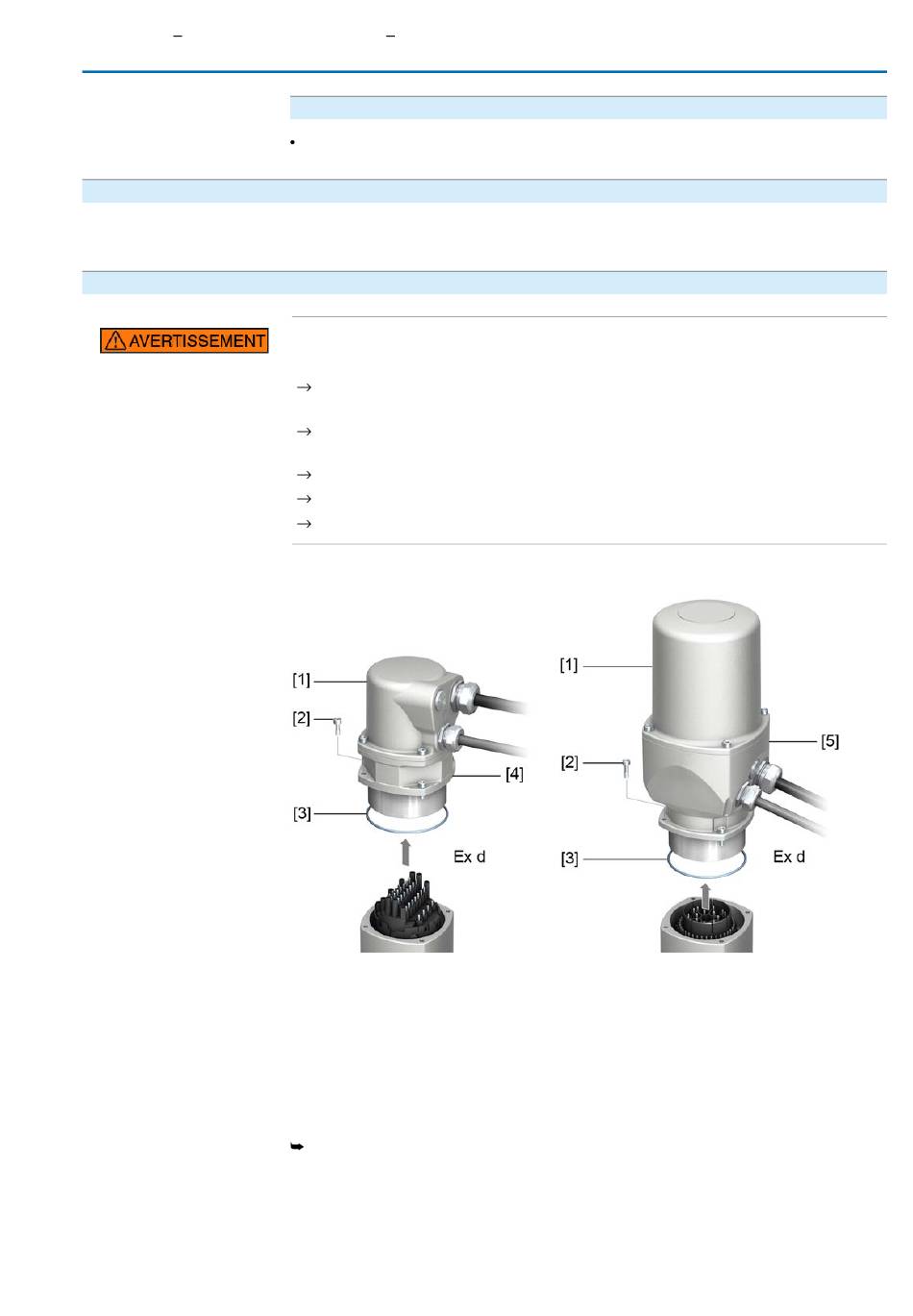

Figure 74 : Raccordement électrique KP/KPH et KES
[1] Capot
[2] Vis pour carter
[3] Joint torique
[4] Cadre enfichable (KP/KPH)
[5] Cadre de connexion (KES)
1. Dévisser les vis [2].
2. Retirer le raccordement électrique.
Le capot [1] et le cadre enfichable [4] ou le cadre de connexion [5] restent alors
assemblés.
3. Couvrir connecteur mâle femelle, p.ex. avec capot de protection AUMA et
support temporaire.
4. Nettoyer les plans de joint du connecteur et du carter.
