4.2.2. Conception des formes d accouplement types B et E
Information
4.3. Montage du volant
SARVEx16.2 Bloc de commande : électronique (MWG)

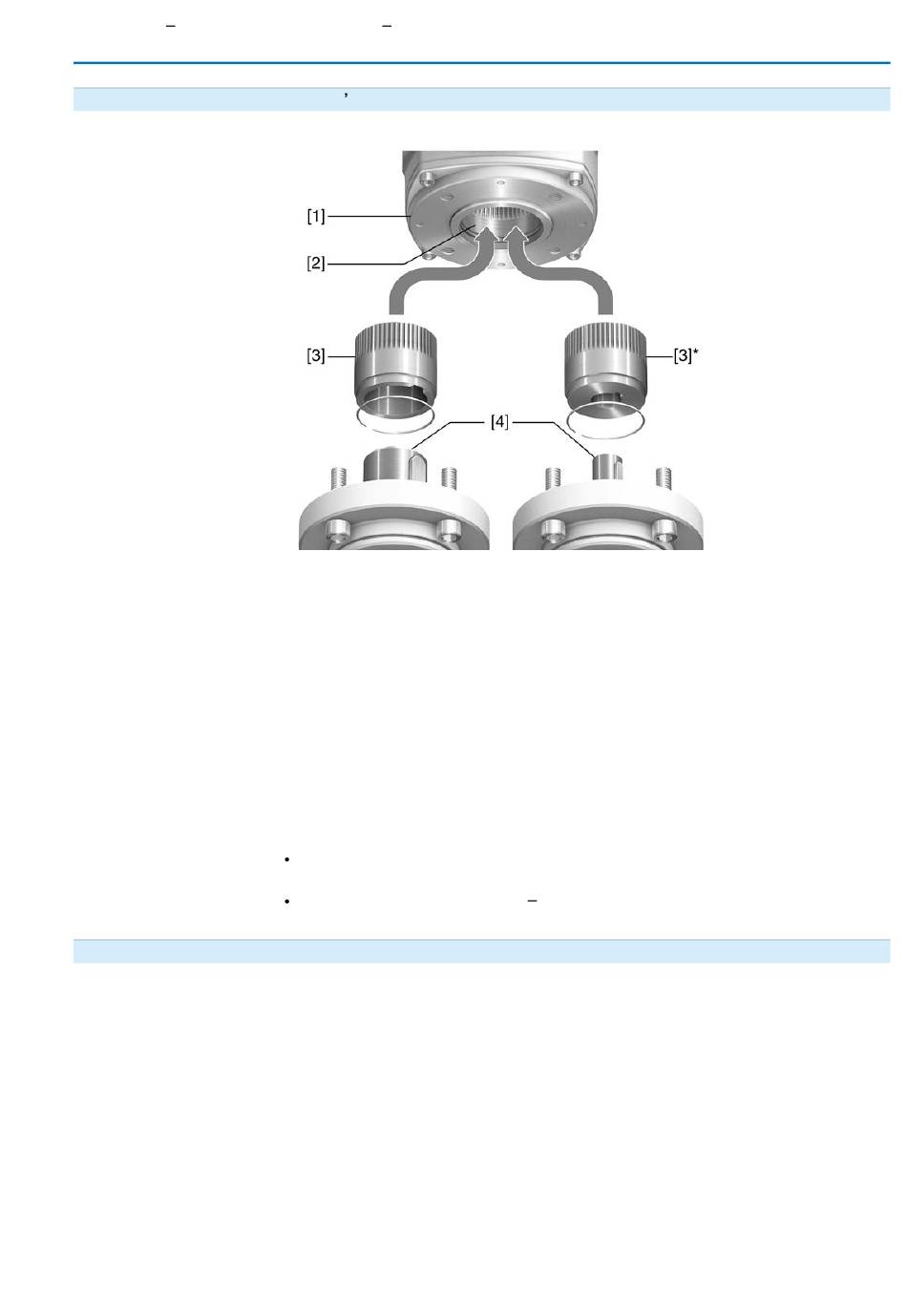

Figure 9 : Forme d'accouplement B
[1] Bride du servomoteur multitours (p.ex. F07)
[2] Arbre creux
[3] Douille d'accouplement axe claveté femelle (exemples d'illustration)
[3] B/B1/B2 et [3]* B3/B4/E, respectivement comprenant alésage avec rainure
de clavette
[4] Arbre de réducteur/de vanne avec clavette parallèle
La bague de centrage des brides de vanne doit être montée non serrée.
Connexion entre l'arbre creux et la vanne ou le réducteur à l'aide de la douille
d'accouplement axe claveté femelle fixé dans l'arbre creux du servomoteur multitours
à l'aide d'un anneau élastique.
Un changement à une autre forme d'accouplement est possible en échangeant la
douille d'accouplement axe claveté femelle.
Formes d'accouplement types B et E : Douille d'accouplement axe claveté fe-
melle avec alésage selon DIN 3210
Formes d'accouplement B1
avec alésage selon EN ISO 5210
A partir d'un diamètre de 400 mm, les volants sont fournis non montés sur les
servomoteurs.
B4 : Douille d'accouplement axe claveté femelle
Montage
