Mise en service (réglages de base)
9.6. Passerelle EtherNet/IP : configurer
58
SAVEx16.2 / SARVEx 07.2
4. Lancer l'application « Demande de saisie » (Command Prompt) sur l'ordinateur
et saisir la commande ping 192.168.255.1.
Si des réponses sont envoyées : Connexion entre la passerelle et
l'ordinateur est ok.
Si aucune réponse n'est envoyée : Vérifier si la passerelle et l'ordinateur
sont reliés dans le même sous-réseau.
L adresse IP 192.168.255.1 est le réglage de réseau par défaut. Si la passerelle
a déjà été configurée, l adresse IP réglée manuellement doit être utilisée. Si
celle-ci n est plus connue, la connexion de la passerelle EtherNet/IP peut tem-
porairement être vérifiée à l aide de l adresse IP par défaut.
Respecter la procédure suivante !
4.1 Régler l'interrupteur Run/Init sur la position « Init » avant la procédure de
démarrage.
En mode Init, les réglages de réseau par défaut de l'interface EtherNet/IP
sont utilisés :
Address Type
Static IP Address
Subnet Mask
Default Gateway
4.2 Effectuer pas 4.
4.3 Déconnecter la passerelle EtherNet/IP de l'alimentation et régler l'interrup-
teur Run/Init à nouveau sur la position « Run » avant de répéter une pro-
cédure de démarrage.
Maintenant, la passerelle peut être configurée.
La passerelle EtherNet/IP peut être configurée à l'aide du logiciel Windows «
GW-7472 Utility ». Le logiciel est disponible sur le site internet AUMA
(www.auma.com) sous « SAV & support / Téléchargement intégration d'appareil
».
1. S'assurer du réglage de l'interrupteur der Run/Init du module sur la position «
Run ».
2. Relier la passerelle EtherNet/IP à l'aide du RJ-45 ou du connecteur M12 à un
ordinateur au sein du même sous-réseau et allumer l'alimentation de tension
électrique.

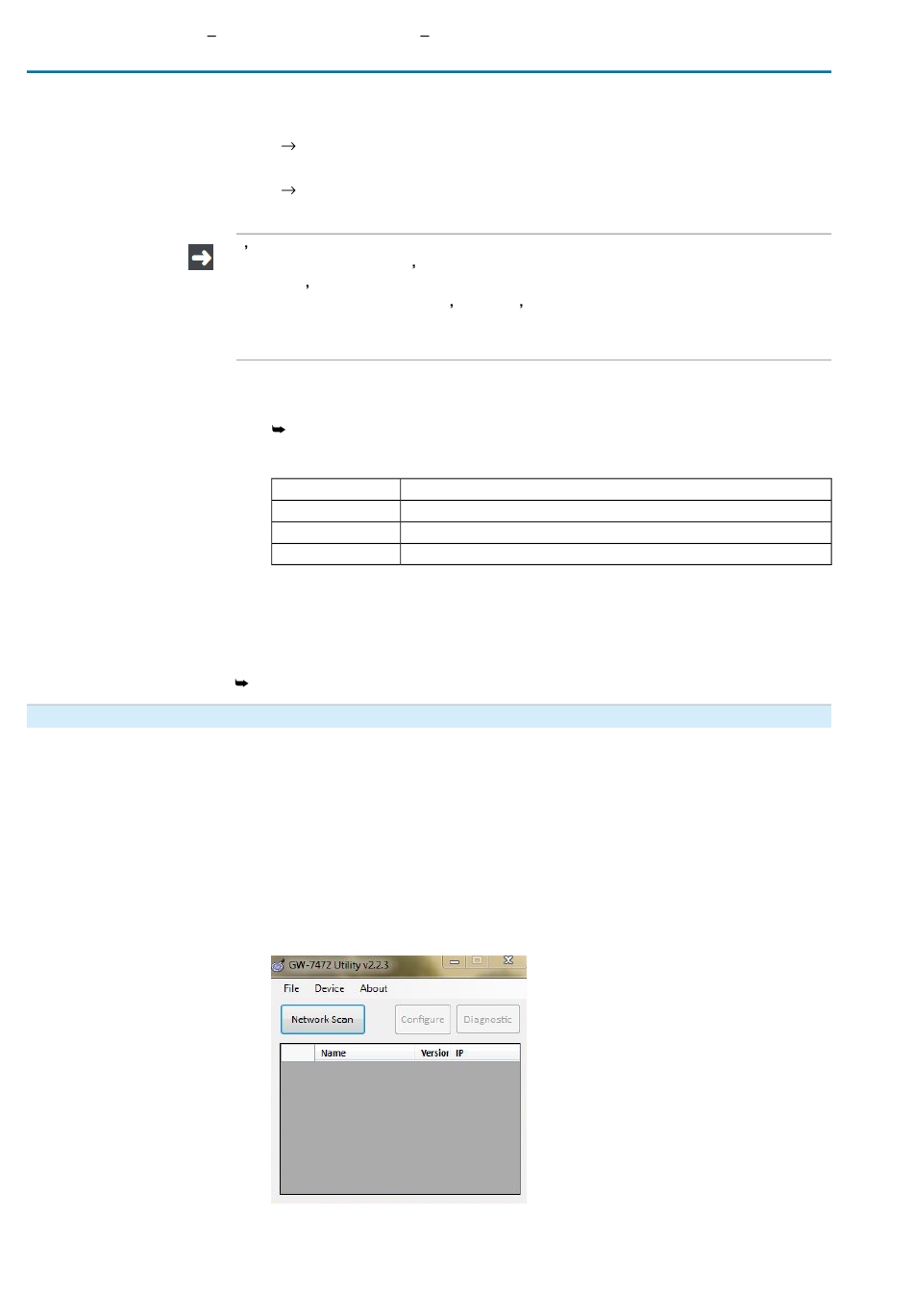

3. Démarrer le logiciel « GW-7472 Utility » et cliquer sur le bouton Network Scan.
SARVEx16.2 Bloc de commande : électronique (MWG)
ACVExC 01.2 Non-intrusif EtherNet/IP
Static IP
192.168.255.1
255.255.0.0
192.168.0.1
