5.2.3. Câble Ethernet industriel : relier
Information
Relier le câble
SARVEx16.2 Bloc de commande : électronique (MWG)
En cas d'erreur : Tension dangereuse lorsque le conducteur de protection
N'EST PAS connecté !
Risque de choc électrique.
Raccorder tous les conducteurs de protection.
Raccorder la connexion de mise à la terre avec le conducteur de protection
externe de la ligne de connexion.
Toujours s'assurer de la bonne connexion du conducteur de protection avant
toute mise en service.
6. Visser fermement le conducteur de protection au niveau de la connexion de
mise à la terre (symbole :

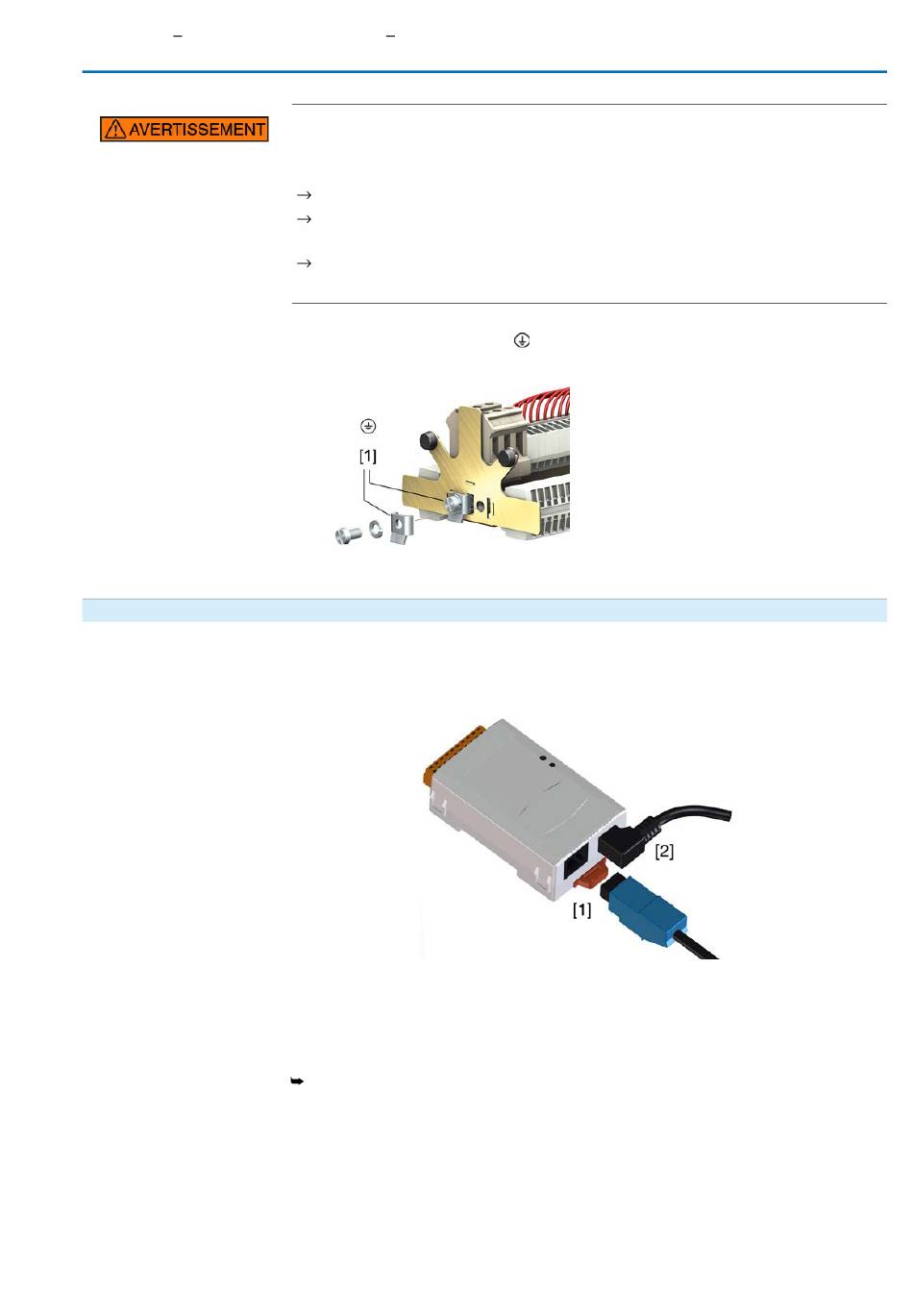

Figure 23 : Connexion pour la mise à la terre (PE)
[1] Barrette de connexion pour connexion pour la mise à la terre
Cette description s'applique pour la connexion via câbles Ethernet avec connecteur
RJ-45.
Figure 24 : Module EtherNet/IP
[1] Port RJ-45 pour relier le câble Ethernet industriel.
[2] Alimentation de tension
1. Relier les câbles au connecteur RJ-45 selon les références du fabricant du
connecteur.
Lors de l'utilisation du connecteur RJ-45 fourni par AUMA, respecter les instru-
ctions de montage jointes.
2. Enficher le connecteur RJ-45 dans le port pour câble Ethernet [1].
).
Raccordement électrique
