4.4.3. Servomoteur multitours avec forme d accouplement type B : monter
Procédure
SARVEx16.2 Bloc de commande : électronique (MWG)
9. Serrer les vis [3] diamétralement opposées au couple selon tableau.
Tableau 7 :
Couples de serrage pour vis
Filetage
M6
M8
M10
M12
M16
M20
10. Tourner le servomoteur multitours en commande manuelle en direction OUVER-
TURE jusqu'à ce que la forme d'accouplement type A repose parfaitement sur
la bride de la vanne.
11. Serrer les vis [5] diamétralement opposées entre la vanne et la forme d'accou-
plement type A au couple selon le tableau.

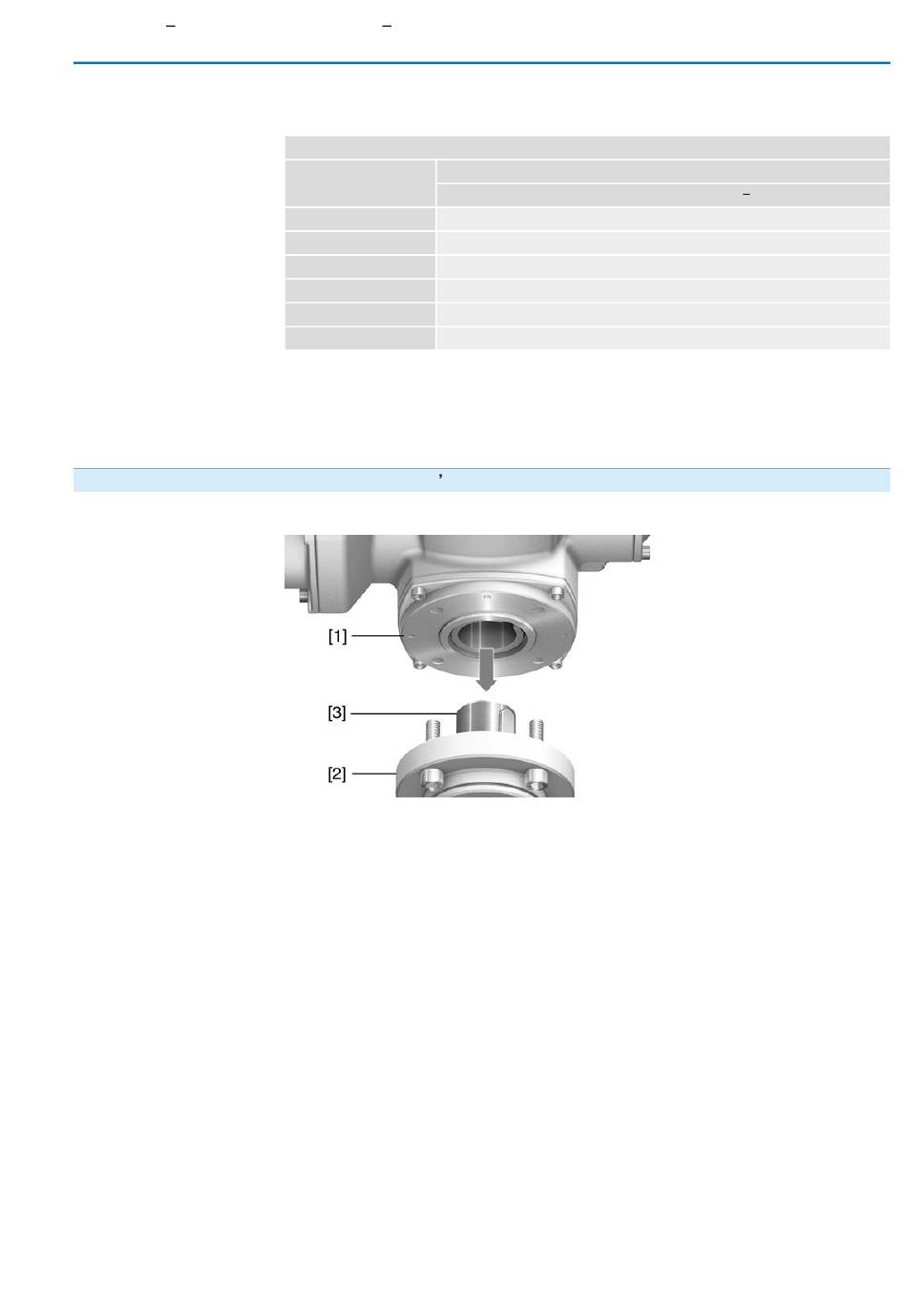

Figure 14 : Montage formes d'accouplement B
[1] Servomoteur multitours
[2] Vanne/réducteur
[3] Arbre de vanne/de réducteur
1. Vérifier si les brides fixation vanne concordent.
2. Vérifier si la forme d'accouplement du servomoteur multitours [1] concorde avec
la forme d'accouplement de la vanne/réducteur respectivement l'arbre de va-
nne/du réducteur [2/3].
3. Appliquer une petite quantité de graisse sur l'arbre du de la vanne ou du rédu-
cteur [3].
4. Monter le servomoteur multitours [1] et s'assurer du bon centrage et de l'étan-
chéité des brides.
5. Fixer le servomoteur multitours à l'aide des vis selon le tableau.
Information : Nous recommandons de prévoir un liquide d'étanchéité pour
filetage aux vis afin d'éviter une corrosion galvanique.
Couple de serrage [Nm]
Classe de résistance A2-80/A4 80
10
24
48
82
200
392
Montage
