5.2.1.
Boîte de raccordement : ouvrir
SARVEx16.2 Bloc de commande : électronique (MWG)
Tableau 13 :
Raccordement électrique KES
Nombre de contacts maxi.
Désignations
Tension d'alimentation maxi.
Courant nominal maxi.
Type de raccordement client
Section de raccordement maxi.

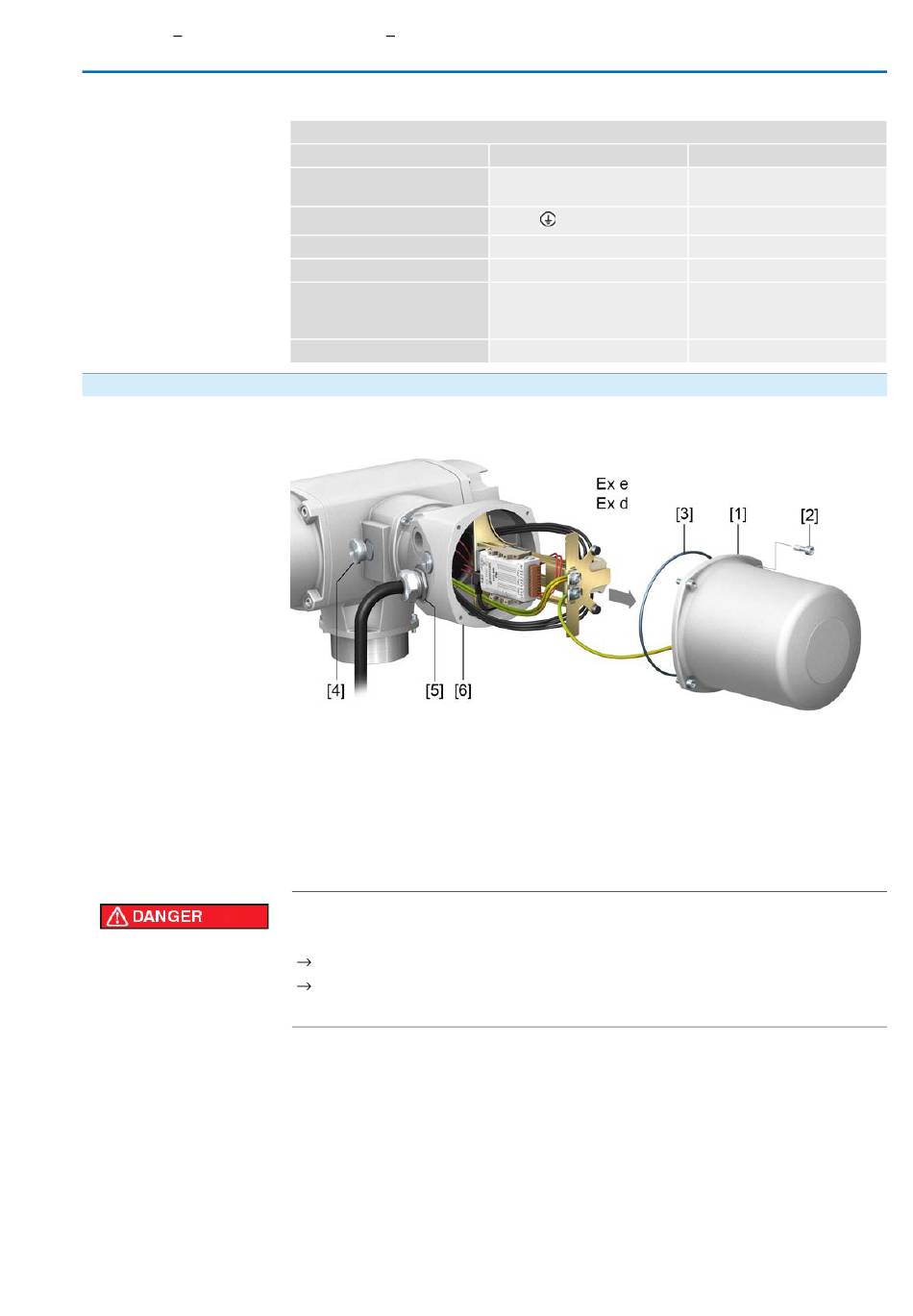

Figure 21 : Ouvrir le boîtier de raccordement
[1]
Capot (la figure montre la version pour type de protection Ex e)
[2]
Vis du capot
[3]
Joint torique
[4]
Bouchon
[5]
Presse-étoupe (exemple)
[6]
Cadre de connexion
Risque de choc électrique causé par tension dangereuse !
Le non-respect de cet avertissement provoque des blessures graves ou mortelles.
Mettre hors tension avant l'ouverture.
Veuillez patienter minimum 30 secondes après la coupure de la tension. Ouvrir
l'appareil après la période d'attente.
1.
Dévisser les vis [2] puis ôter le capot [1].
Information : Le boîtier de raccordement est réalisé en type de protection Ex e
(sécurité augmenté) ou Ex d (enveloppe antidéflagrante) (cf. marquage Ex de
la plaque signalétique). L'intérieur antidéflagrant de l'appareil relié reste fermé
lorsque le capot [1] est retiré.
Contacts de puissance
3 + conducteur de protection au
cadre
U, V, W,
(PE)
750 V
25 A
Raccord à vis
PE = cosse à œillet/barrette de
connexion
2
2
6 mm
/10 mm
Raccordement électrique
Contacts de commande
50
1 à 50
250 V
10 A
Cage clamp ®,
Connexion à vis en option
2
2
2,5 mm
souple, 4 mm
rigide
