AUMA SAVEx 07.2 Instructions De Service page 19

SAVEx 07.2 SAVEx16.2 / SARVEx 07.2
ACVExC 01.2 Non-intrusif EtherNet/IP
Procédure
SARVEx16.2 Bloc de commande : électronique (MWG)

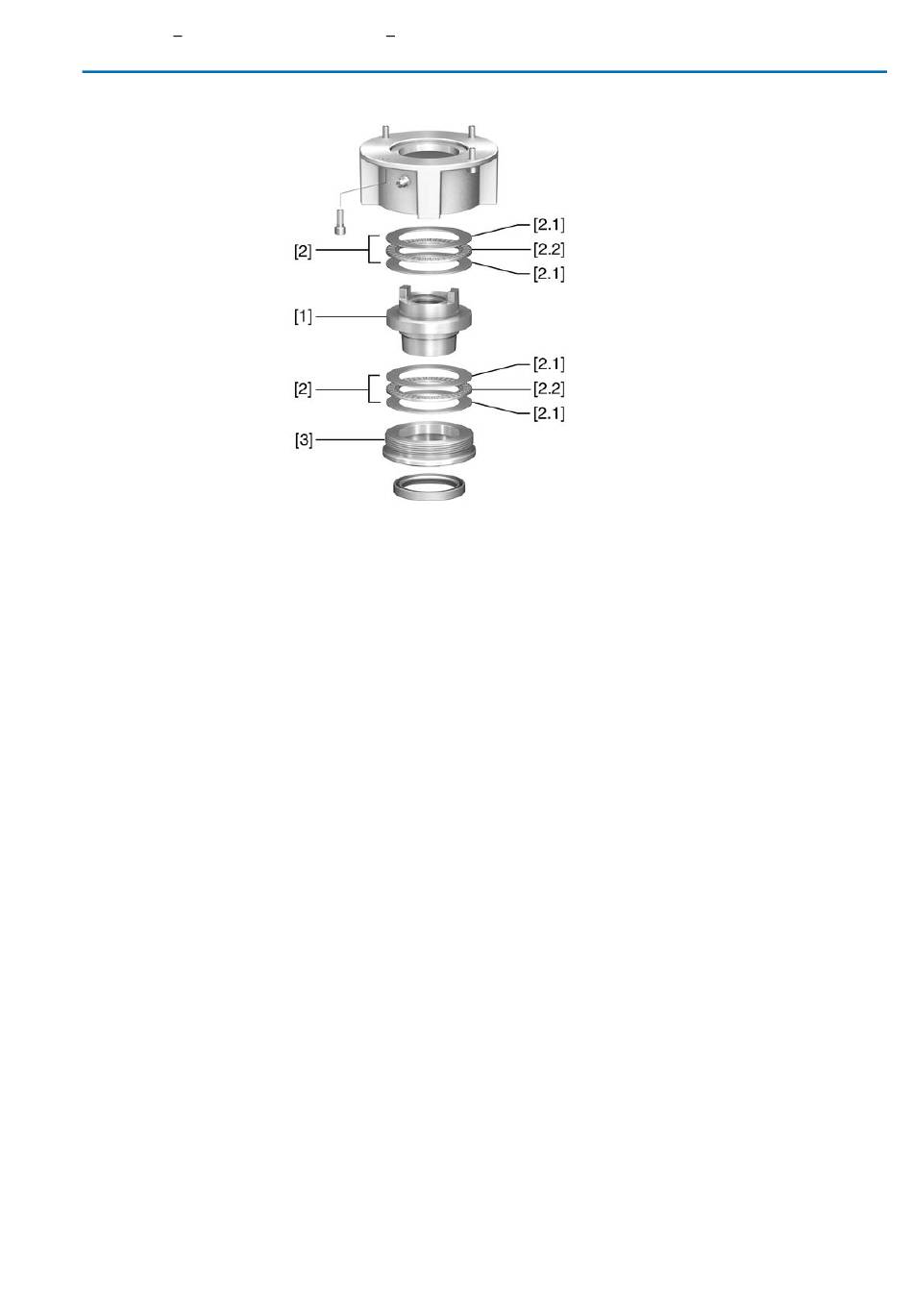

Figure 11 : Forme d'accouplement A
[1] Ecrou de tige
[2] Butée à aiguilles
[2.1] Rondelle de butée
[2.2] Cage à aiguilles axiales
[3] Bague de centrage
1. Dévisser la bague de centrage [3] de la forme d'accouplement.
2. Enlever l'écrou de tige [1] ainsi que les butées à aiguilles [2].
3. Retirer les rondelles de butée [2.1] et les cages à aiguilles axiales [2.2] de
l'écrou de tige [1].
4. Aléser et tarauder l'écrou de tige [1].
5. Nettoyer l'écrou de tige [1] après usinage.
6. Appliquer de la graisse polyvalente EP aux savons lithium sur les cages à ai-
guilles axiales [2.2] et les rondelles de butée [2.1] afin de remplir toutes les
cavités de graisse.
7. Positionner les cages à aiguilles axiales [2.2] et les rondelles de butée [2.1] sur
l'écrou de tige [1] après le graissage.
8. Insérer l'écrou de tige [1] avec les butées à aiguilles [2] dans la forme d'accou-
plement.
9. Visser la bague de centrage [3] et la serrer jusqu'en butée.
Montage
19
