AUMA SAVEx 07.2 Instructions De Service page 22

SAVEx 07.2
Montage
4.5. Accessoires de montage
4.5.1. Tube de protection de tige pour tige de vanne montante
Procédure
22
SAVEx16.2 / SARVEx 07.2
6. Serrer les vis diamétralement opposées au couple selon le tableau.
Tableau 8 :
Couples de serrage pour vis
Filetage
M6
M8
M10
M12
M16
M20

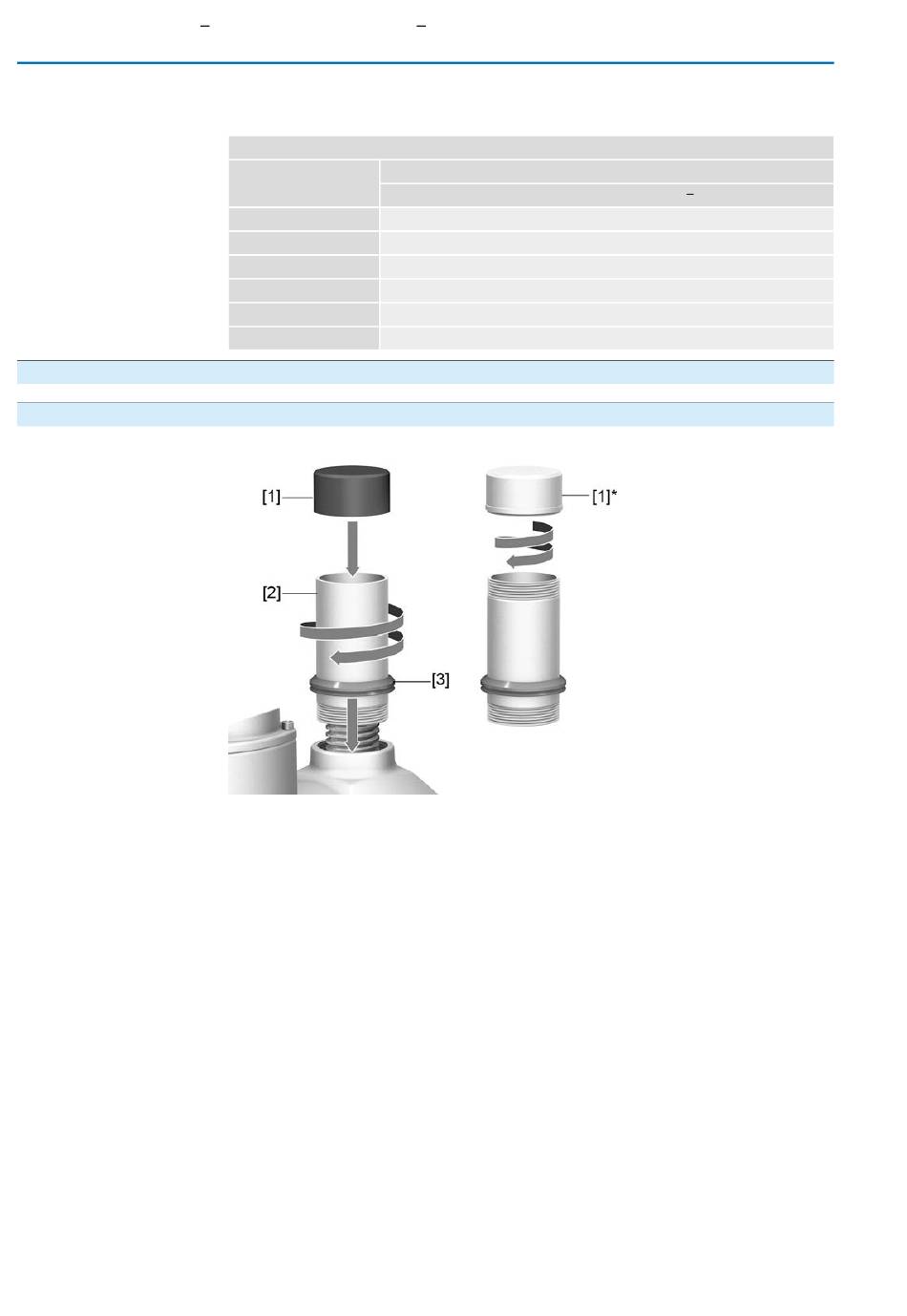

Figure 15 : Montage du tube de protection de tige
[1] Capot du tube de protection de tige (enfiché)
[1]* Option : Capot de protection en acier (vissé)
[2] Tube de protection de tige
[3] Joint en V
1. Enrober tous les filetages de chanvre, de ruban en téflon ou d'un liquide d'éta-
nchéité pour filetage.
SARVEx16.2 Bloc de commande : électronique (MWG)
ACVExC 01.2 Non-intrusif EtherNet/IP
Couple de serrage [Nm]
Classe de résistance A2-80/A4 80
10
24
48
82
200
392
